Smontaggio, montaggio della pompa aria

Tipo ar · tema 14.30 · versione 0101 · 1997-05-08

Valido per: MOTORE 120.980/981

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica

Valido anche per motori/cambi: 120 98*

AR14.30-P-7251F

Smontaggio, montaggio della pompa aria

21.6.94

MOTORE 120.980/981

Smontaggio, montaggio della pompa aria

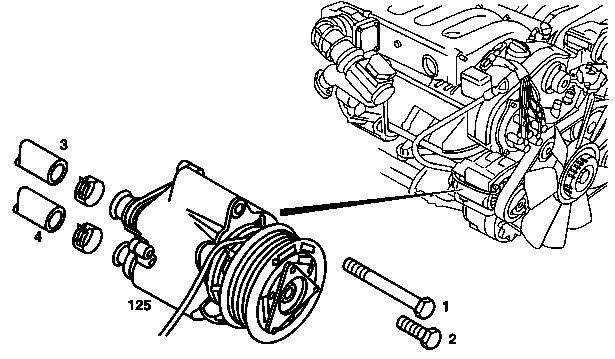

P14.30-0225-05

E' raffigurato il motore 120.980/981

1 Vite

2 Vite

3 Tubo sagomato

4 Tubo sagomato

125 Pompa aria

Smontaggio, montaggio

1

Smontare, montare la pompa aria

Lato destro

AR09.10-P-1050F

2

Smontare, montare la cinghia trapezoidale nervata

Vedi Norme per le riparazioni Motore-Meccanica II Motore 120, Op. n° 13-3420

3

Staccare il connettore a spina giunto elettromagnetico pompa aria (Y33)

4

Svitare le viti (1, 2)

Fare attenzione alle diverse
lunghezze delle viti

5

Asportare la pompa aria (125)

Modificato il materiale supporto pompa aria

Motore 120.980

BT14.30-P-0002-01A

6

Per il montaggio procedere nell'ordine inverso

Documenti citati
