AR14.10-D-3915WE

Smontare, montare il collettore di scarico

21.07.2016

Motore	651 nel tipo 900
Motore	651.955/956/957 nel tipo 906

Avvertenze di modifica

18.11.2013	Mutter Abgaskrümmer an Zylinderkopf	MOTOR 651 im TYP 906	BA14.10-N-1001-01O
02.12.2013	Mutter Abgaskrümmer an Zylinderkopf	MOTOR 651 im TYP 900	BA14.10-N-1001-01O
09.07.2015	Introdotto ex novo: "Sistema di riparazione"	Fasi di lavoro 24-26

Smontare, montare il collettore di scarico

D14.10-1017-09

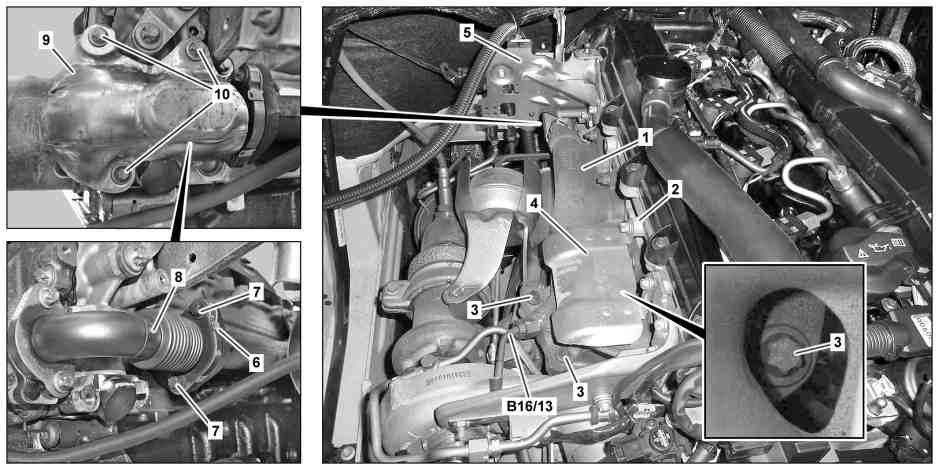

Illustrazione riferita al motore 651 fino a restyling 2013

1	Collettore dei gas di scarico	5	Supporto	9	Lamiera termoisolante tubazione di ricircolo dei gas di scarico
2	Testata	6	Guarnizione	10	Viti
3	Vite	7	Vite	B16/13	Sensore di temperatura a monte del turbocompressore a gas di scarico
4	Lamiera termoisolante collettore dei gas di scarico	8	Tubazione di ricircolo dei gas di scarico

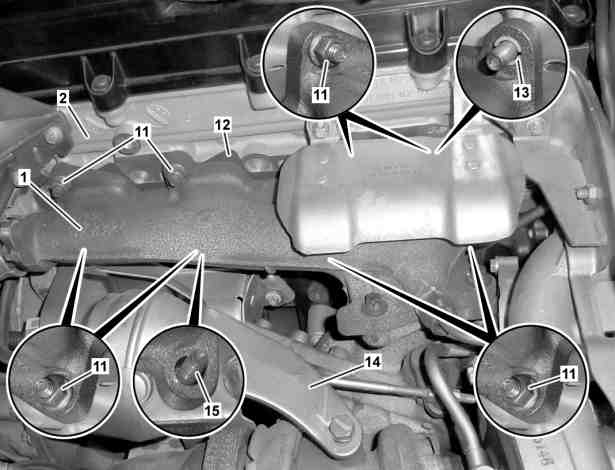

Illustrazione riferita al motore 651.957 a partire dal n. finale di motore 174294

1	Collettore dei gas di scarico
2	Testata
11	Dadi
12	Guarnizione del collettore di scarico
13	Boccola di compensazione
14	Supporto capsula a membrana regolazione della pressione di sovralimentazione (con motore 651.955/957)
15	Prigioniero

D14.10-1020-06

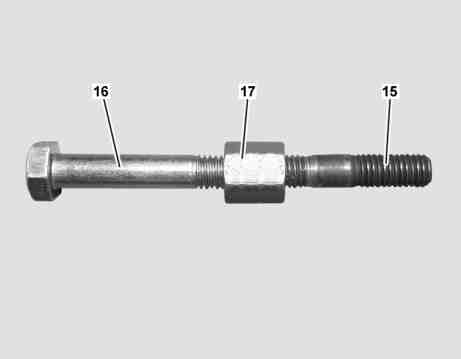

15	Prigioniero
16	Vite M860
17	Manicotto filettato M825

D14.10-1019-11

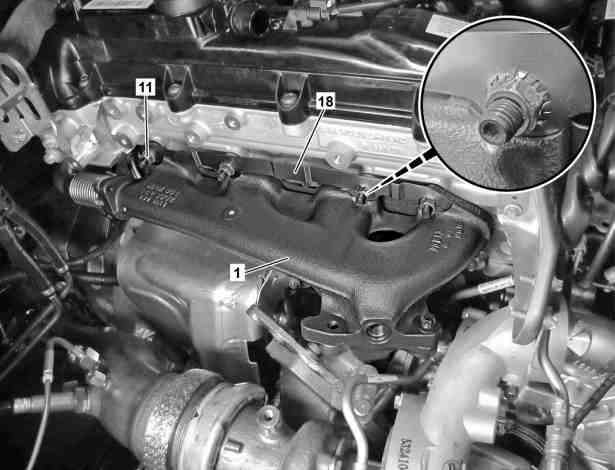

1	Collettore dei gas di scarico
11	Dado
18	Lamiera di sicurezza

D14.10-1022-06

D14.10-1023-08

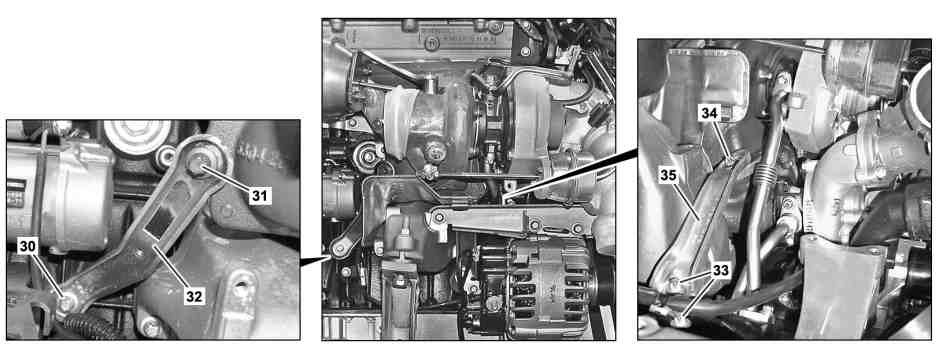

30	Vite		32	Supporto		34	Vite
31	Vite		33	Viti		35	Supporto

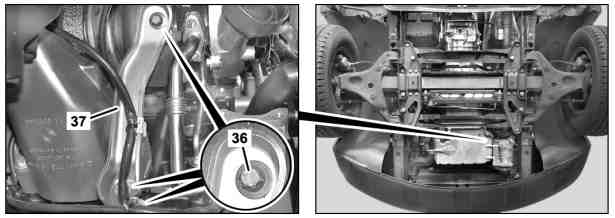

36	Vite
37	Sostegno

D14.10-1024-04

 Pericolo!	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
	Avvertenze su viti e dadi autobloccanti		AH00.00-N-0001-01A
	Smontare
1	Smontare la copertura del motore		AR01.10-D-2405WE
2	Smontare il collettore di aspirazione		AR09.10-D-8131WE
3	Smontare il tubo di rifornimento	Motore 651.955/956/957 a partire da 01/09/10 nel tipo 906 con cambio 722.686	AR27.10-D-0500-04WE
4	Smontare il supporto capsula a membrana regolazione della pressione di sovralimentazione (14)	Motore 651 nel tipo 900 Motore 651.955/957 nel tipo 906	AR09.40-D-1009WE
5	Smontare la lamiera termoisolante collettore dei gas di scarico (4) sulla testata (2)		AR01.30-D-5015-03WE
6	Svitare il sensore di temperatura a monte del turbocompressore a gas di scarico (B16/13)
7	Smontare il supporto (5) dalla testata (2)		AR01.30-D-5015-02WE
8	Svitare le viti (10) e rimuovere la lamiera termoisolante tubazione di ricircolo dei gas di scarico (9)
9	Svitare le viti (7) dalla tubazione di ricircolo dei gas di scarico (8)
10	Svitare le viti (3)
11	Smontare le lamiere di sicurezza (18) dai prigionieri (15)	In caso di necessità.
12	Svitare i dadi (11)
13.1	Smontare il prigioniero in alto (15) dal 2° cilindro	Motore 651.### ## fino a 174292 nel tipo 900 Motore 651.955/956/957 ## fino a 174292 nel tipo 906
		 A tal fine bloccare il prigioniero (15) con un dado supplementare e svitare.
13.2	Smontare i prigionieri (15) dal 3° cilindro	Motore 651.### ## a partire da 174293 nel tipo 900 Motore 651.955/956/957 ## a partire da 174293 nel tipo 906
		 A tal fine bloccare il prigioniero (15) con un dado supplementare e svitare.
14	Smontare il collettore dei gas di scarico (1)
15	Smontare la guarnizione (6) fra la tubazione di ricircolo dei gas di scarico (8) e il collettore dei gas di scarico (1)
	Montare
16	Sostituire i prigionieri (15)	 I restanti prigionieri ancora montati (15) devono essere sostituiti.
		 Prigioniero collettore dei gas di scarico sulla testata	*BA01.30-N-1006-01K
17	Controllare il collettore dei gas di scarico (1)	In caso di incrinatura o distorsione
		
		Sostituire il collettore dei gas di scarico (1)
18	Pulire le superfici di tenuta della guarnizione (6) sulla tubazione di ricircolo dei gas di scarico (8) e sul collettore dei gas di scarico (1)
19	Applicare la guarnizione (6) fra la tubazione di ricircolo dei gas di scarico (8) e il collettore dei gas di scarico (1)	 Sostituire la guarnizione (6).
20	Applicare il collettore dei gas di scarico (1)	 Sostituire la guarnizione del collettore dei gas di scarico (12).
		 Motore 651.### ## a partire da 174293 nel tipo 900 Motore 651.955/956/957 ## a partire da 174293 nel tipo 906 Il collettore dei gas di scarico (1) è centrato sul 3° cilindro tramite un foro di fissaggio ridotto. Per l'ulteriore centraggio, nel foro di fissaggio superiore del 1° cilindro deve essere inserita una boccola di compensazione (13). La boccola di compensazione (13) fonde durante il funzionamento del motore e deve quindi essere sostituita dopo ogni smontaggio del collettore dei gas di scarico (1).
21.1	Montare il prigioniero in alto (15) sul 2° cilindro	Motore 651.### ## fino a 174292 nel tipo 900 Motore 651.955/956/957 ## fino a 174292 nel tipo 906
		 Sostituire i prigionieri (15).
		 Prigioniero collettore dei gas di scarico sulla testata	*BA01.30-N-1006-01K
21.2	Montare i prigionieri (15) sul 3° cilindro	Motore 651.### ## a partire da 174293 nel tipo 900 Motore 651.955/956/957 ## a partire da 174293 nel tipo 906
		 Sostituire i prigionieri (15). Per montare un nuovo prigioniero (15) avvitare un manicotto filettato reperibile in commercio M825 (17) su una vite supplementare M860 (16) e collegarla al nuovo prigioniero da montare (15). Dopo il serraggio del nuovo prigioniero (15) svitare nuovamente la vite supplementare M860 (16) con il manicotto filettato M825 (17). Prestare attenzione che il prigioniero (15) non si allenti nuovamente.
		 Prigioniero collettore dei gas di scarico sulla testata	*BA01.30-N-1006-01K
22	Avvitare i dadi (11)	Schema di serraggio collettore di scarico	AR14.10-D-3915-04WE
		 Sostituire i dadi (11).
		 Dado collettore dei gas di scarico sulla testata	*BA14.10-N-1001-01O
23	Montare le lamiere di sicurezza (18) su prigionieri (15)	Se è stato smontato.
		 Con un inserto per chiave a tubo lungo 13 mm ed un martello sistemare fino all'arresto dapprima le lamiere di sicurezza (18) su entrambi i prigionieri esterni, quindi sui prigionieri interni (15). Ripetere la procedura con un inserto per chiave a tubo da 12 mm.
24.1	Allentare le viti (30, 31, 33, 34) del supporto (32, 35)	Motore 651 nel tipo 900 Motore 651.955/957 nel tipo 906
		 Allentare le viti (30, 31, 33, 34) per evitare sollecitazioni da tensione sul collegamento flangiato fra collettore dei gas di scarico (1) e turbocompressore a gas di scarico. Altrimenti possono verificarsi difetti di tenuta fra collettore dei gas di scarico (1) e turbocompressore a gas di scarico.
24.2	Allentare le viti (36) del sostegno (37)	Motore 651.956 nel tipo 906
		 Allentare le viti (36) per evitare sollecitazioni da tensione sul collegamento flangiato fra collettore dei gas di scarico (1) e turbocompressore a gas di scarico. Altrimenti possono verificarsi difetti di tenuta fra collettore dei gas di scarico (1) e turbocompressore a gas di scarico.
25	Avvitare le viti (3)	 Sostituire le viti (3). Pulire le superfici di tenuta e sostituire la guarnizione tra il collettore dei gas di scarico (1) e il turbocompressore a gas di scarico.
		 Collegamento a flangia collettore di scarico sul turbocompressore a gas di scarico	*BA09.40-N-1001-01R
26.1	Serrare le viti (30, 31, 33, 34) dei supporti (32, 35)	Motore 651 nel tipo 900 Motore 651.955/957 nel tipo 906
		 Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul basamento	*BA09.40-N-1003-01R
		 Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul turbocompressore a gas di scarico	*BA09.40-N-1002-01R
26.2	Serrare le viti (36) del sostegno (37)	Motore 651.956 nel tipo 906
		 Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul basamento	*BA09.40-N-1003-01R
		 Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul turbocompressore a gas di scarico	*BA09.40-N-1002-01R
27	Avvitare le viti (7) sulla tubazione di ricircolo dei gas di scarico (8)	 Vite tubazione di ricircolo dei gas di scarico su collettore dei gas di scarico	*BA14.20-N-1011-01H
28	Applicare la lamiera termoisolante tubazione di ricircolo dei gas di scarico (9) e avvitare le viti (10)	 Vite lamiera termoisolante sul collettore dei gas di scarico	*BA14.10-N-1007-01O
29	Montare il supporto (5) sulla testata (2)		AR01.30-D-5015-02WE
		 Vite supporto sensore della differenza di pressione sulla testata	*BA01.30-N-1008-01K
30	Avvitare il sensore di temperatura a monte del turbocompressore a gas di scarico (B16/13)	 Stendere la pasta sulla filettatura del sensore di temperatura a monte del turbocompressore a gas di scarico (B16/13).
		 Sensore della temperatura dei gas di scarico sul collettore dei gas di scarico	*BA07.04-N-1011-01B
		Pasta lubrificante per alte temperature, 1 kg, DBL 6879.20	*BR00.45-Z-1005-06A
31	Montare la lamiera termoisolante collettore dei gas di scarico (4) sulla testata (2)		AR01.30-D-5015-03WE
		 Vite lamiera termoisolante sulla testata	*BA14.10-N-1008-01O
32	Montare il supporto capsula a membrana regolazione della pressione di sovralimentazione (14)	Motore 651.955 nel tipo 900 Motore 651.955/957 nel tipo 906	AR09.40-D-1009WE
33	Montare il tubo di rifornimento	Motore 651.955/956/957 nel tipo 906 a partire da 01/09/10 con cambio 722.686	AR27.10-D-0500-04WE
		 Motore 651.955/956/957 a partire da 01/09/10 nel tipo 906 con cambio 722.686Vite scatola del cambio sul motore	*BA27.10-N-1003-04B
34	Montare il tubo di aspirazione aria		AR09.10-D-8131WE
	Controllare
 Pericolo!	Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso	Proteggere il veicolo in modo da escluderne l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.	AS00.00-Z-0005-01A
35	Eseguire una prova di funzionamento del motore e controllare la tenuta dell'impianto di scarico in corrispondenza del collettore dei gas di scarico (1)
36	Montare la copertura del motore		AR01.10-D-2405WE

 Testata

Numero	Denominazione			Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA01.30-N-1006-01K	Prigioniero collettore dei gas di scarico sulla testata	Primo serraggio	Nm	20	20

 Testata

Numero	Denominazione		Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA01.30-N-1008-01K	Vite supporto sensore della differenza di pressione sulla testata	Nm	9	9

 Trasduttori, sonde, sensori

Numero	Denominazione		Motore 651 nel tipo 900 Motore 651 nel tipo 906
BA07.04-N-1011-01B	Sensore della temperatura dei gas di scarico sul collettore dei gas di scarico	Nm	45

 Turbocompressore

Numero	Denominazione			Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA09.40-N-1001-01R	Collegamento a flangia collettore di scarico sul turbocompressore a gas di scarico	1ª fase	Nm	20	20
		2ª fase	°	90	90

 Turbocompressore

Numero	Denominazione		Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA09.40-N-1002-01R	Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul turbocompressore a gas di scarico	Nm	20	20

 Turbocompressore

Numero	Denominazione		Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA09.40-N-1003-01R	Vite supporto turbocompressore a gas di scarico lato posteriore/centrale sul basamento	Nm	20	20

 Collettore di scarico

Numero	Denominazione			Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA14.10-N-1001-01O	Dado collettore dei gas di scarico sulla testata	1ª fase	Nm	10	10
		2ª fase	Nm	20	20

 Collettore di scarico

Numero	Denominazione		Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA14.10-N-1007-01O	Vite lamiera termoisolante sul collettore dei gas di scarico	Nm	8	8

 Collettore di scarico

Numero	Denominazione			Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA14.10-N-1008-01O	Vite lamiera termoisolante sulla testata	M6	Nm	9	9
		M8	Nm	20	20

 Ricircolo gas di scarico

Numero	Denominazione			Motore 651 nel tipo 900	Motore 651 nel tipo 906
BA14.20-N-1011-01H	Vite tubazione di ricircolo dei gas di scarico su collettore dei gas di scarico	1ª fase	Nm	12	12
		2ª fase	°	90	90

 Cambio automatico completo

Numero	Denominazione		Cambio 722.686
BA27.10-N-1003-04B	Vite scatola del cambio sul motore	Nm	38

Materiali per la riparazione

Numero	Denominazione	Numero di ordinazione
BR00.45-Z-1005-06A	Pasta lubrificante per alte temperature, 1 kg, DBL 6879.20	A 000 989 76 51
