AR14.10-D-3915US

Collettore di scarico - smontaggio e montaggio

1.8.07

MOTORE 272.979 nel TIPO 906

Collettore di scarico - smontaggio e montaggio

D14.10-1010-06

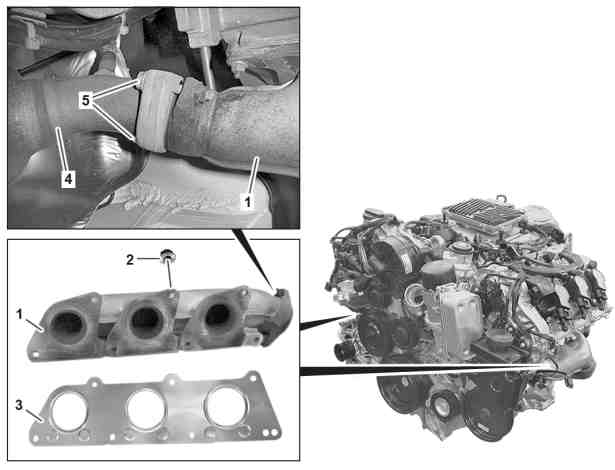

1 Collettore di scarico

2 Dado

3 Guarnizione

4 Catalizzatore

5 Viti

	Smontare
 Pericolo!	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
1	Scollegare il cavo di massa della batteria	In caso di smontaggio del collettore di scarico sinistro (1).	AR54.10-D-0003SD
2	Sollevare il veicolo, montarlo sui cavalletti		AR00.60-D-1000H
3	Svitare le viti (5) del catalizzatore sinistro o destro (4)
4	Abbassare il veicolo
5	Svitare i dadi (2) e rimuovere il collettore di scarico sinistro o destro (1)
	Controllare
6	Controllare la presenza di danneggiamenti sulle viti prigioniere della testata	 Montaggio: Event. sostituire le viti prigioniere.
			*BA14.10-N-1002-01Q
7	Controllare la presenza di incrinature e di danneggiamenti sul collettore di scarico smontato (1)	 Montaggio: Sostituire eventualmente il collettore di scarico (1).
8	Controllare i dadi a rivettare del collettore di scarico (1)	 Event. sostituire i dadi a rivettare. Vedi: 
		Sostituire i dadi dei rivetti nel collettore di scarico	AR49.10-D-5531-01US
			*103589013900
	Pulire
9	Pulire le superfici di tenuta della testata
10	Pulire le superfici di tenuta del collettore di scarico (1)	 Solo in caso di riutilizzo del collettore di scarico (1).
	Montare
11	Montare il collettore di scarico (1) sulla testata	 Sostituire i dadi autobloccanti (2).
		Sostituire la guarnizione (3).
			*BA14.10-N-1001-01Q
12	Serrare le viti (5)		*BA49.10-N-1001-01L
13	Collegare il cavo di massa della batteria	 In caso di montaggio del collettore di scarico sinistro (1).	AR54.10-D-0003SD
 Pericolo!	Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto	Proteggere il veicolo contro l'avviamento autonomo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare componenti caldi o in rotazione.	AS00.00-Z-0005-01A
14	Effettuare una prova di funzionamento del motore e controllare la tenuta del motore in corrispondenza del collettore di scarico (1)

 Collettore di scarico

Numero	Denominazione		Motore 272.979 nel tipo 906


BA14.10-N-1001-01Q	Dado collettore di scarico su testata	Nm	16
BA14.10-N-1002-01Q	Vite prigioniera collettore di scarico sulla testata	Nm	6

 Impianto di scarico

Numero	Denominazione		Motore 272.979 nel tipo 906


BA49.10-N-1001-01L	Vite catalizzatore sul collettore di scarico	Nm	20

Vite calafatata

103 589 01 39 00
