AR09.41-P-2004FF | Convertitore di pressione regolazione della pressione di sovralimentazione | 19.6.04 |
MOTORE 639.939 nel TIPO 454.0

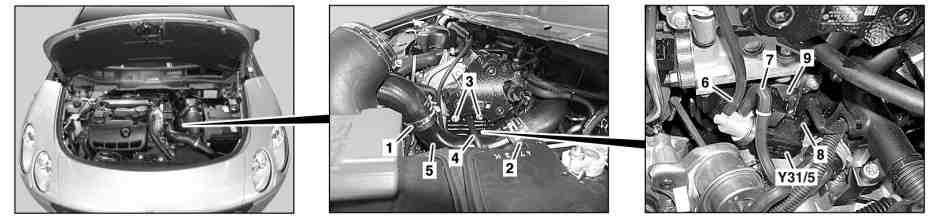

P14.20-2168-07
1 Fascetta
2 Fascetta
3 Viti
4 Tubo flessibile di sfiato
9 Supporto
Y31/5 Convertitore di pressione regolazione della pressione di sovralimentazione
5 Tubo aria di alimentazione
6 Flessibile a depressione
7 Flessibile a depressione
8 Connettore
| Smontaggio, montaggio | ||
1 | Smontare la scatola del filtro dell'aria | ||
2 | Allentare le fascette (1, 2) | ||
3 | Svitare le viti (3) | Sostituire le viti (3). | |
4 | Sollevare il flessibile di sfiato (4) disimpegnandolo dalla guida del cambio | Montaggio: verificar che il tubo flessibile di sfiato (4) sia correttamente in sede. | |
5 | Scollegare i flessibili di sfiato dal condotto aria di sovralimentazione (5) e rimuovere il condotto aria di sovralimentazione (5) | ||
6 | Scollegare i flessibili a depressione (6, 7) dal convertitore di pressione regolazione della pressione di sovralimentazione (Y31/5) | ||
7 | Staccare il connettore a spina (8) dal convertitore di pressione regolazione della pressione di sovralimentazione (Y31/5). | ||
8 | Smontare il convertitore di pressione regolazione della pressione di sovralimentazione (Y31/5) dal supporto (9) | ||
9 | Montaggio in successione inversa | ||
10 | Leggere la memoria guasti | ||
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
