AR09.20-D-1320A | Montare, smontare la camera di carburazione | 13.8.97 |
MOTORE 601.943 nel TIPO 901, 902, 903, 904

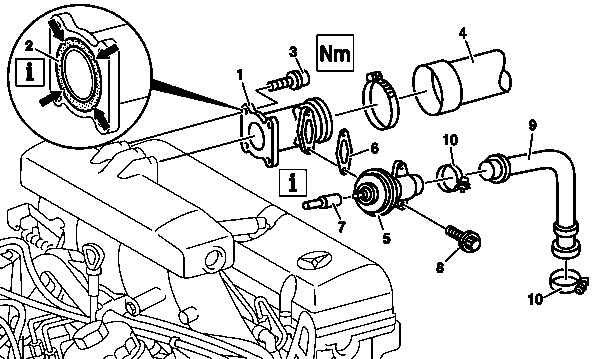

D09.20-0010-05
1 Scatola di miscelazione
2 Guarnizione
3 Vite ad esagono cavo
4 Tubazione di aspirazione aria
5 Valvola ricircolo gas di scarico
6 Guarnizione
7 Tubazione a depressione
8 Vite Torx
9 Tubo
10 Fascette stringitubo
| Smontaggio, montaggio | ||
1 | Staccare la tubazione aspirazione aria (4) dalla scatola di miscelazione (1) | ||
2.1 | Staccare la tubazione a depressione (7) dalla valvola ricircolo gas di scarico (5) | Esclusivamente con motore dotato di ricircolo gas di scarico | |
3.1 | Rimuovere le fascette stringitubo (10) e smontare il tubo (9) | Esclusivamente con motore dotato di ricircolo gas di scarico | |
4.1 | Rimuovere la valvola ricircolo gas di scarico (5) dalla scatola di miscelazione (1) | Esclusivamente con motore dotato di ricircolo gas di scarico | |
Montaggio: sostituire la guarnizione (6) | |||
5 | Smontare la scatola di miscelazione (5) | | |
Montaggio: sostituire la guarnizione (2) prestando attenzione ai punti di fissaggio dell’anello di tenuta (frecce) | |||
6 | Per il montaggio procedere nell’ordine inverso |
