AR05.10-D-8424NG | Smontare, montare le guide di scorrimento e la guida di tensione | 3.9.08 |
MOTORE 271.951 nel TIPO 906
D05.10-1160-05

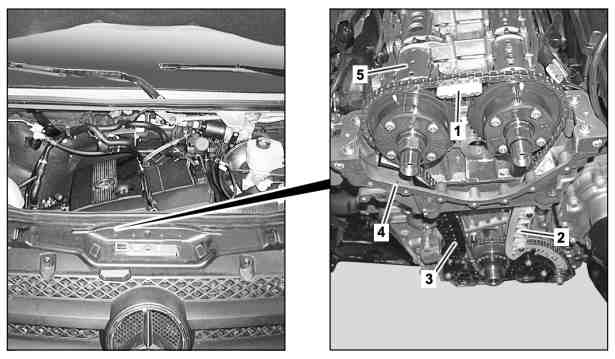

1 Guide di scorrimento
2 Guide di scorrimento
3 Guida di bloccaggio
4 Testata
5 Scatola della distribuzione
| Smontare, montare | ||
1 | Smontare il coperchio della scatola della distribuzione | ||
2 | Smontare la testata (4) | Durante lo smontaggio della testata (4) viene smontata anche la guida di tensione (3). | |
3 | Smontare la guida di scorrimento (1) dalla scatola distribuzione (5) | Sostituire la guida di scorrimento (1). | |
4 | Togliere la guida di scorrimento (2) dai rispettivi perni | ||
5 | Montaggio in successione inversa |
