651 589 02 63 00
Attrezzo per il montaggio
Attrezzo di estrazione e di inserimento
651 589 00 43 00
Le operazioni di montaggio dei cuscinetti descritte di seguito si riferiscono al contralbero di bilanciamento Lanchester sinistro.
Le operazioni di montaggio dei cuscinetti del contralbero di bilanciamento Lanchester destro sono le medesime.
D03.20-1178-06
1 Pulire accuratamente le sedi dei cuscinetti (A, B) sul cappello di banco (4) e lubrificarle leggermente con olio motore.
2 Assemblare il mandrino (5.4) e la scatola cuscinetto (5.3).
3 Spingere il nuovo cuscinetto (8) sulla scatola cuscinetto (5.3).
La scritta sul collare del cuscinetto (8) deve essere rivolta verso la scatola cuscinetto (5.3).
4 Posizionare dal lato anteriore il cuscinetto (8) con il mandrino (5.4) e la scatola cuscinetto (5.3) sulla sede anteriore del cuscinetto (B) del cappello di banco (4) e bloccare.
5 Avvitare il mandrino (5.4) e la bussola di appoggio (5.1) fino all'appoggio della bussola di appoggio (5.1) sul cappello di banco (4).
L'elemento stretto sulla bussola di appoggio (5.1) deve essere rivolto verso l'alto.
6 Avvitare il mandrino (5.4) di circa 14 giri e inserire il cuscinetto (8) nel cappello di banco (4).
Non inclinare il cuscinetto (8) durante l'inserimento.
7 Svitare il mandrino (5.4) dalla bussola di appoggio (5.1), togliere il mandrino (5.4) e la scatola cuscinetto (5.3).
8 Controllare il posizionamento del cuscinetto (8) nel cappello di banco (4).
Il collare del cuscinetto (8) deve combaciare con il bordo dello smusso della sede del cuscinetto (B), event. reinserire il cuscinetto (8) con il mandrino (5.4), la scatola cuscinetto (5.3) e la bussola di appoggio (5.1).
9 Inserire allo stesso modo il cuscinetto (9) nella sede del cuscinetto posteriore (B).
Vedi fase di lavoro dalla 2 alla 8.
10 Disassemblare il mandrino (5.4), la scatola cuscinetto (5.3) e la bussola di appoggio (5.1).

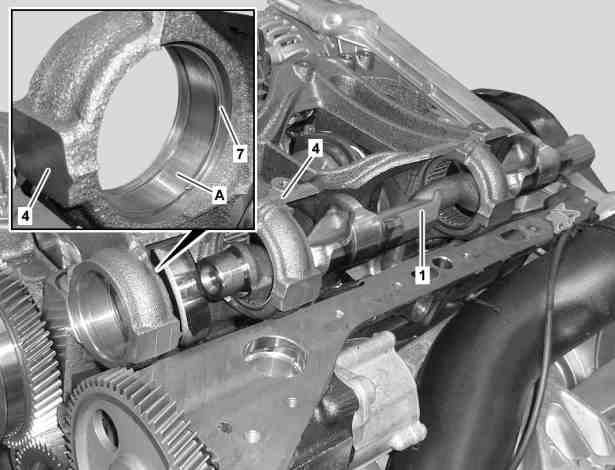

D03.20-1176-06
11 Inserire il contralbero di bilanciamento Lanchester (1) dal lato posteriore nel cappello di banco (4) e spingerlo il più avanti possibile.
12 Montare il nuovo anello Seeger anteriore (7) nel cappello di banco (4).
Non danneggiare la sede del cuscinetto (A) sul cappello di banco (4) durante il montaggio dell'anello Seeger anteriore (7).
D03.20-1179-06
13 Assemblare il mandrino (5.4), la scatola cuscinetto (5.3) e l'adattatore (5.5).
14 Posizionare il nuovo cuscinetto (3) sul collare dell'adattatore (5.5).
La scritta sul collare del cuscinetto (3) deve essere rivolta verso l' adattatore (5.5).
15 Posizionare il cuscinetto (3) con il mandrino (5.4), la scatola cuscinetto (5.3) e l'adattatore (5.5) sul cappello di banco (4) e bloccare.
La fresatura sulla scatola cuscinetto (5.3) deve trovarsi sopra la ruota dentata (6).
16 Posizionare dal lato anteriore la rondella 2 (5.6) sull'anello Seeger anteriore e continuare ad avvitare il mandrino (5.4) nella rondella 2 (5.6).
17 Inserire il cuscinetto (3) fino all'appoggio sull'anello Seeger anteriore nel cappello di banco (4).
18 Svitare il mandrino (5.4) dalla rondella 2 (5.6) e disassemblare il mandrino (5.4), la scatola cuscinetto (5.3) e l' adattatore (5.5).
D03.20-1180-06
19 Montare il nuovo anello Seeger posteriore (2) nel cappello di banco (4).
Non danneggiare la sede del cuscinetto (A) sul cappello di banco (4) durante il montaggio dell'anello Seeger posteriore (2).
20 Spingere indietro il contralbero di bilanciamento Lanchester (1) e posizionarlo sul collare interno del cuscinetto (3).
D03.20-1181-06
21 Assemblare la vite (5.9), il dado (5.10), la rondella d'appoggio (5.11) e la rondella 3 (5.8).
22 Posizionare la rondella 3 (5.8) sul cuscinetto e avvitare la vite (5.9) fino all'appoggio nella filettatura del contralbero di bilanciamento Lanchester (1).
Event. svitare il dado (5.10).
23 Posizionare l'attrezzo per il montaggio (10) sulla superficie fresata del contralbero di bilanciamento Lanchester (1).
24 Continuare ad avvitare il dado (5.10) e inserire il contralbero di bilanciamento Lanchester (1) nel cuscinetto, tendendo fermo il contralbero di bilanciamento Lanchester (1) con l' attrezzo per il montaggio (10).
Il contralbero di bilanciamento Lanchester (1) è inserito completamente se la resistenza alla torsione sul dado (5.10) aumenta percettibilmente.
25 Svitare la vite (5.9) dal contralbero di bilanciamento Lanchester (1), quindi rimuovere la rondella 3 (5.8) e l' attrezzo per il montaggio (10).
26 Disassemblare la vite (5.9), il dado (5.10) e la rondella d'appoggio (5.11).
