Scollegamento, collegamento |
1 | Sbloccare il connettore a spina elettrico (1) e staccarlo dall'alternatore (G2). |
2 | Mettere allo scoperto il cavo elettrico (2). |
3 | Svitare il dado del cavo elettrico (2) dal morsetto B+ dell'alternatore (G2) . |
4 | Svitare la vite del cavo di massa (3) dall'alternatore (G2) . |
W15.40-1098-12

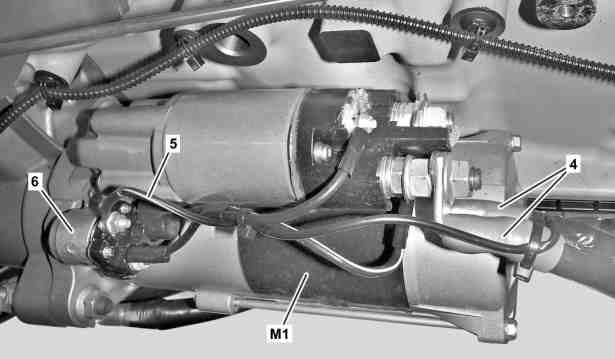

5 | Mettere allo scoperto i cavi elettrici (4, 5). |
6 | Svitare il dado dei cavi elettrici (4) dal morsetto 30 del motorino d'avviamento (M1) . |
7 | Svitare il dado del cavo elettrico (5) dal morsetto 50 del relè regolatore di tensione del motorino di avviamento (6) . |
W15.30-1072-05
8 | Sbloccare e staccare il connettore a spina elettrico (8) dalla centralina di comando gestione del motore (MCM) (A4). |
W07.08-1007-12
9 | Smontare il supporto (10) del fascio di cavi elettrico motore (9) dal cuscinetto motore. |
In caso di necessità staccare il connettore a spina elettrico dal sensore del livello di riempimento olio motore (B605). |
W15.18-1062-11
W15.18-1065-09
10 | Smontare il supporto (11) unitamente al fascio di cavi elettrici del motore (9) e al cavo elettrico (15) dal lato destro del basamento . |
11 | Svitare la vite (12.1) del cavo di massa (12) . |
12 | Smontare il supporto (20) unitamente al cavo di massa (13) dalla scatola della distribuzione (14) e portarlo fuori ingombro . |
13 | Svitare le viti (18), smontare il supporto (16) unitamente al fascio di cavi elettrici del motore (9) e al cavo elettrico (15) dalla scatola della distribuzione (14) . |
14 | Smontare il supporto (17) unitamente al fascio di cavi elettrici del motore (9) dal lato sinistro del basamento . |
15 | Smontare il cavo di massa (19) dal lato sinistro del basamento . |
16 | Depositare verso il basso il fascio di cavi elettrici complessivo del motore. |
17 | Il collegamento avviene in successione inversa. |
W01.10-1082-05
Documenti citati
- ah0000z001901a Avvertenze relative ai componenti rilevanti per la sicurezza
