G86.00-A000-79

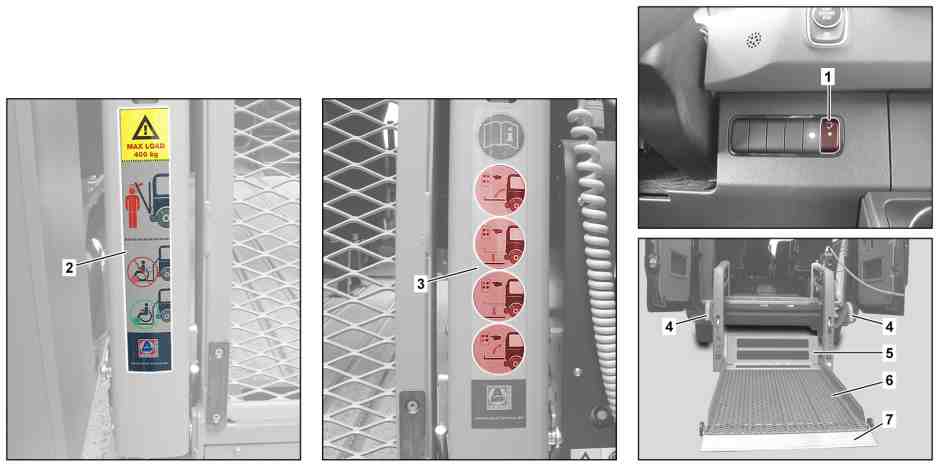

1 | Pulsante abilitazione sollevatore | 4 | Ringhiera | 6 | Piattaforma | ||
2 | Etichetta adesiva avvertenze di sicurezza | 5 | Lamiera antiribaltamento | 7 | Protezione antirotolamento | ||
3 | Etichetta adesiva avvertenze per l'uso |
Avviso | Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici | Durante il moto dei componenti non devono trovarsi arti o altre parti del corpo nel raggio di azione degli organi meccanici. | |
| Controllare | ||
1 | Posizionare il veicolo in orizzontale e azionare il freno di stazionamento. | Tensione della rete di bordo di almeno 12 V. | |
2 | Abilitare il sollevatore con il pulsante (1) sulla postazione di lavoro del conducente. | ||
3 | Aprire le porte posteriori a battente. | ||
4 | Controllare se l'etichetta adesiva con le avvertenze di sicurezza (2) è leggibile e completa. | ||
5 | Controllare se l'etichetta adesiva con le avvertenze per l'uso (3) è leggibile e completa. | Le etichette adesive (2, 3) possono essere applicate anche in altri punti (a seconda della marca del sollevatore). | |
6 | Abbassare la piattaforma (6) fino al suolo. | Il comando del sollevatore è descritto nelle istruzioni d'uso supplementari per minibus. | |
7 | Controllare se le ringhiere (4) si trovano in posizione orizzontale e se il protezione antirotolamento (7) appoggia in piano sul suolo. | Se sono presenti contestazioni, | |
| |||
Accertare ed eliminare la causa. | |||
Dietro ordine separato. | |||
8 | Controllare la pompa idraulica, i flessibili idraulici e il cilindro idraulico per stato e tenuta. | Se sono presenti contestazioni, | |
| |||
Accertare ed eliminare la causa. | |||
Dietro ordine separato. | |||
9 | Sollevare la piattaforma (6) fino al pianale del veicolo. | La protezione antirotolamento (7) deve ribaltarsi in alto prima di sollevare la piattaforma (6). | |
10 | Ribaltare all'interno la piattaforma (6) e chiudere le porte posteriori a battente. | ||
11 | Bloccare il sollevatore con il pulsante (1) sulla postazione di lavoro del conducente. |
Documenti citati
- as0000z000901a Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici
