Mozzi ruota degli assali posteriori - sostituire il grasso, controllare il cuscinetto a rulli conici · ap3520d3550a · Mercedes-Benz WIS

AP35.20-D-3550A

Mozzi ruota degli assali posteriori - sostituire il grasso, controllare il cuscinetto a rulli conici

25.10.11

ASSALE POSTERIORE 741.131 nel TIPO 667

ASSALE POSTERIORE 742.487 nel TIPO 670.4

ASSALE POSTERIORE 742.501 nel TIPO 668, 670

Mozzi ruota degli assali posteriori - sostituire il grasso, controllare il
cuscinetto a rulli conici

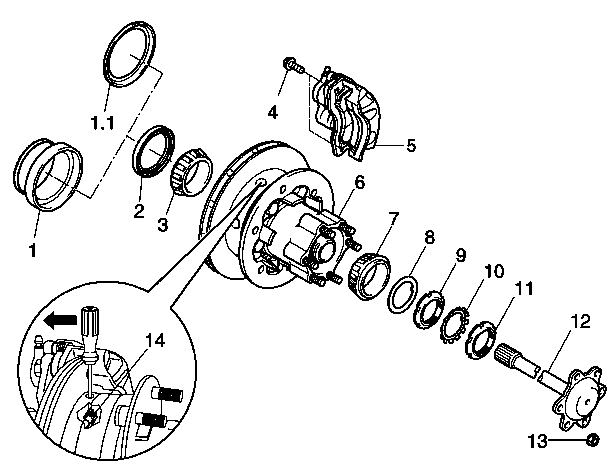

D35.20-0059-06

Illustrazione riferita all'assale posteriore 741.131

N35.20-2002-09

Illustrazione riferita all'assale posteriore 742.501

N35.20-2003-09

Illustrazione riferita all'assale posteriore 742.487

	Smontare
1	Azionare il freno di stazionamento
2	Allentare i dadi ruota delle ruote posteriori
3	Sollevare il veicolo dall'assale posteriore	 Posizionare il veicolo sui cavalletti.
		 Posizionare il cric ed i cavalletti di sostegno nei punti di alloggiamento prescritti
4	Smontare le ruote
5	Smontare il mozzo della ruota
	Smontare, montare il mozzo della ruota posteriore	Assale posteriore 741.131	AR35.20-D-0310A
		Assale posteriore 742.501	AR35.20-D-0310C
		Assale posteriore 742.487	AR35.20-D-0310D
		 Estrattore	*035589013300
		Assale posteriore 742.4/5
		 Chiave a denti di innesto frontali	*314589030700
		Assale posteriore 741.131
		 Chiave a denti di innesto frontali	*309589010700
6	Pulire il mozzo ruota e il cuscinetto a rulli conici
	Controllare
7	Controllare lo stato e l'usura dei cuscinetti a rulli conici e degli anelli dei cuscinetti	 In caso di danneggiamento dei cuscinetti a rulli conici, sostituirli a coppie: 
		Scomporre, ricomporre il mozzo della ruota posteriore
		Assale posteriore 741.131	AR35.20-D-0320B
		Assale posteriore 742.501	AR35.20-D-0320A
		Assale posteriore 742.487	AR35.20-D-0320C
	Montare
8	Ingrassare i cuscinetti a rulli conici	 Ingrassare abbondantemente i cuscinetti a rulli conici e riempire i mozzi delle ruote con la quantità prescritta di grasso.
		Assale posteriore 741.131
		 Quantità di rifornimento per mozzo ruota	*BF35.20-N-1001-01G
		Assale posteriore 742.4/5
		 Quantità di rifornimento per mozzo ruota	*BF35.20-N-1001-01C
9	Montare il mozzo ruota, regolare il gioco del cuscinetto ruota
	Smontare, montare il mozzo della ruota posteriore	Assale posteriore 741.131	AR35.20-D-0310A
		Assale posteriore 742.501	AR35.20-D-0310C
		Assale posteriore 742.487	AR35.20-D-0310D
		Assale posteriore 741.131
		Gioco del cuscinetto della ruota nel mozzo della ruota	*BE35.20-N-1001-02B
		Assale posteriore 742.4/5
		Gioco cuscinetto ruota	*BE35.20-N-1001-02A
		 Ghiera esterna mozzo ruota sul tubo di supporto assale posteriore	*BA35.20-N-1002-06C
		 Vite supporto pinza freno sul tubo di supporto assale posteriore (vite oliata)	*BA42.10-N-1001-12D
		Assale posteriore 741.131
		 Dado con spallamento semiasse posteriore sul mozzo	*BA35.30-N-1003-01A
		Assale posteriore 742.4/5
		 Vite semiasse posteriore sul mozzo ruota	*BA35.30-N-1001-01B
		 Vite semiasse posteriore sul mozzo ruota	*BA35.30-N-1003-01B
		 Comparatore	*001589532100
		 Supporto del comparatore	*363589022100
		Assale posteriore 741.131
		 Chiave a denti di innesto frontali	*309589010700
		 Mandrino	*389589021500
		Assale posteriore 742.4/5
		 Chiave a denti di innesto frontali	*314589030700
		 Mandrino	*312589141500
		Sigillante universale Hylomar 80 ml	*BR00.45-Z-1010-01A
10	Montare le ruote
11	Abbassare l'assale posteriore
12	Serrare i dadi ruota	 Dado per ruota	*BA40.10-N-1001-01B
13	Azionare più volte il pedale freno

Valori di controllo per il mozzo ruota

Numero	Denominazione		Assale posteriore 741.130/131/171, 741.52/53


BE35.20-N-1001-02B	Gioco del cuscinetto della ruota nel mozzo della ruota	mm	0,02...0,04

Valori di controllo e di regolazione mozzo della ruota

Numero	Denominazione		Assale posteriore 742.4	Assale posteriore 742.5


BE35.20-N-1001-02A	Gioco cuscinetto ruota	mm	0,02...0,04	0,02...0,05

 Mozzo

Numero	Denominazione		Assale posteriore 741.130/131/171, 741.52/53


BA35.20-N-1002-06C	Ghiera esterna del mozzo della ruota sul tubo portante dell'assale posteriore	Nm	250

 Mozzo

Numero	Denominazione		Assale posteriore 742.4	Assale posteriore 742.5


BA35.20-N-1002-06C	Ghiera esterna del mozzo della ruota sul tubo portante dell'assale posteriore	Nm	250	250

 Semiasse posteriore

Numero	Denominazione				Assale posteriore 741.130/131


BA35.30-N-1003-01A	Dado con spallamento semiasse posteriore sul mozzo	M10	1ª fase	Nm	65
			2ª fase	 °	-
		M121,5		Nm	-

 Semiasse posteriore

Numero	Denominazione			Assale posteriore 742


BA35.30-N-1001-01B	Vite del semiasse posteriore sul mozzo della ruota	M141,5	Nm	200
BA35.30-N-1003-01B	Vite del semiasse posteriore sul mozzo della ruota	M121,5	Nm	150

 Pinza freno assale posteriore

Numero	Denominazione			Tipo 667	Tipo 668, 670


BA42.10-N-1001-12D	Vite supporto pinza freno sul tubo di supporto assale posteriore (vite oliata)	M121,5	Nm	110	110
		M141,5	Nm	180	-

 Ruote

Numero	Denominazione			Tipo 667, 668, 670


BA40.10-N-1001-01B	Dado per ruota	M14x1,5	Nm	180
		M18x1,5	Nm	250

 Mozzo della ruota, coprimozzo

Numero	Denominazione			Assale posteriore 741.131


BF35.20-N-1001-01G	Grasso multiuso	Quantità di riempimento per mozzo della ruota	g	100
		Specifiche per i materiali di consumo	Foglio	BB00.40-P-0267-00A

 Mozzo della ruota, coprimozzo

Numero	Denominazione			Assale posteriore 742.4	Assale posteriore 742.50


BF35.20-N-1001-01C	Grasso multiuso	Quantità di riempimento per mozzo della ruota	g	100	100
		Specifiche per i materiali di consumo	Foglio	BB00.40-P-0267-00A	BB00.40-P-0267-00A
