Scomporre, ricomporre il mozzo della ruota posteriore

AR35.20-D-0320C

Scomporre, ricomporre il mozzo della ruota posteriore

10.3.10

 

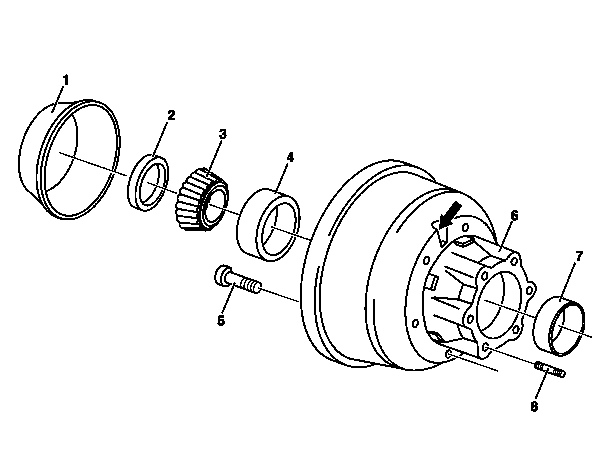

Smontare, montare

1

Smontare il mozzo della ruota posteriore (6)

AR35.20-D-0310D

2

Smontare il deflettore olio (1)

 Estrarre il deflettore olio attraverso i fori (freccia) nel mozzo della ruota posteriore (4) con un mandrino sottile

 Montaggio: Applicare del sigillante sulla circonferenza esterna della lamiera di convoglio dell'olio

*BR00.45-Z-1012-01A

3

Smontare l'anello di tenuta radiale (2)

 Montaggio: Applicare del sigillante sulla circonferenza esterna dell'anello di tenuta radiale senza superficie esterna gommata

*BR00.45-Z-1012-01A

Grasso multiuso

*BR00.45-Z-1034-06A



*312589141500

4

Smontare il cuscinetto a rulli conici interno (3)

 Montaggio: Ingrassare con del grasso multiuso il nuovo cuscinetto a rulli conici

*BR00.45-Z-1034-06A

5

Smontare l'anello esterno interno (4) e l'anello esterno esterno (7)

 Usare un mandrino adatto per estrarre gli anelli esterni

 Montaggio: Inserire l'anello esterno interno (4) ed esterno (7) nel mozzo ruota posteriore (6) fino all'arresto



*314589011500



*389589021500

 Riempire la cavità tra l'anello esterno interno e quello esterno completamente con grasso multiuso

*BR00.45-Z-1034-06A

6

Smontare il bullone di fissaggio ruota (5), se danneggiato

 Montaggio: In fase di montaggio fare attenzione che il lato fresato sia rivolto verso l'interno

7

Sostituire le viti prigioniere (8), se danneggiate



*BA35.20-N-1004-06C

8

Montaggio in successione inversa

Numero

Denominazione

Assale posteriore 742.4

BA35.20-N-1004-06C

Vite prigioniera sul mozzo della ruota posteriore

Nm

60

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1012-01A

Sigillante Omnifit FD 3041

A 002 989 47 20 10

BR00.45-Z-1034-06A

Grasso multiuso MB

A 001 989 34 51 10
