AP28.00-S-2801E

Ripartitore di coppia - cambio olio

18.02.2020

Tipo	447 con motore 654 con cambio 725.0
	con codice ZG2 (Trazione integrale, permanente)

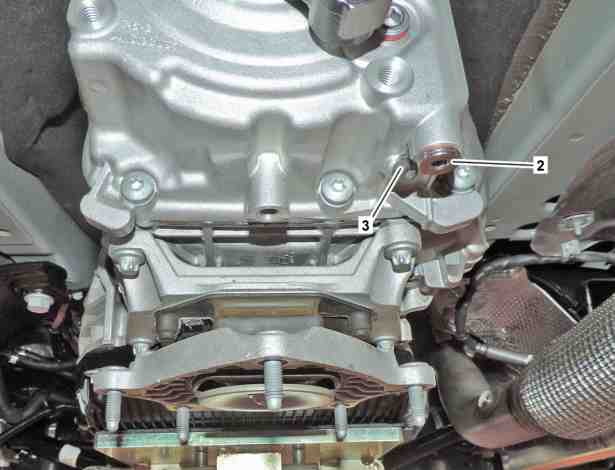

2	Vite di scarico
3	Vite di livello

S28.00-A000-76

 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
 Attenzione	Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio cambio. Pericolo per la salute in seguito all'ingestione di olio cambio	Indossare guanti, indumenti e occhiali protettivi. Non versare l'olio cambio in recipienti per bevande.	AS00.40-Z-0001-01A
Avvertenza tecnica	Avvertenze per evitare danni causati da impurità o corpi estranei		AH00.00-P-5000-01A
Avvertenza tecnica	Avvertenze generali relative ai lavori di riparazione sul cambio		AH27.00-S-1000-01PS
	Smontare
1	Smontare il supporto del cambio.
			AR22.10-S-0006E
		 Non abbassare il cambio. In caso contrario può verificarsi un rifornimento errato.
	Pulire
2	Pulire l'area circostante alla vite di scarico (2) e alla vite di livello (3).	Spray detergente Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
	Scaricare
3	Svitare la vite di livello (3) finché è a contatto con la vite di scarico (2).
4	Posizionare un recipiente di raccolta idoneo sotto la vite di scarico (2).
5	Svitare la vite di scarico (2).	 Raccogliere l'olio del ripartitore di coppia che fuoriesce. Non smaltire ancora la vite di scarico (2).
6	Estrarre il tubo di troppo-pieno con il gancio estrattore e scaricare completamente l'olio ripartitore di coppia dal ripartitore di coppia.	 Raccogliere l'olio del ripartitore di coppia che fuoriesce.
		 Gancio estrattore	*140589023300
	Pulire
7	Pulire il tubo di troppo-pieno e i fori filettati nel ripartitore di coppia.	Spray detergente Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
	Montare
8	Montare il tubo di troppo-pieno nel ripartitore di coppia.	 A tal fine inserire il tubo di troppo-pieno e avvitarlo con la vecchia vite di scarico (2) finché il tubo di troppo-pieno scatta percettibilmente in posizione.
	Smontare
9	Svitare la vecchia vite di scarico (2) e smaltirla a regola d'arte.
	Montare
10	Avvitare l'adattatore con l'anello di tenuta nel foro filettato della vite di scarico (2) sul ripartitore di coppia.	 Adattatore	*213589009000
	Riempire
11	Introdurre la quantità di olio per il rabbocco prescritta nel serbatoio del fluido idraulico della pompa a mano.	 Olio gruppo ripartitore	*BF28.10-N-1001-01EA
		 Pompa manuale	*210589007100
12	Montare la pompa a mano sull'adattatore.	 Pompa manuale	*210589007100
		 Adattatore	*213589009000
13	Riempire il ripartitore di coppia.	 Olio gruppo ripartitore	*BF28.10-N-1001-01EA
		 Pompa manuale	*210589007100
14	Smontare la pompa a mano dall'adattatore.	 Far defluire l'olio del ripartitore di coppia in eccesso. In caso contrario possono verificarsi danni.
		 Osservare assolutamente un tempo di attesa di 2 min prima di svitare l'  adattatore. In caso contrario possono verificarsi danni dovuti al rifornimento errato.
		 Pompa manuale	*210589007100
		 Adattatore	*213589009000
15	Svitare l'adattatore.	 Far defluire l'olio del ripartitore di coppia in eccesso. In caso contrario possono verificarsi danni.
		 Non devono più verificarsi fuoriuscite di olio. In caso contrario possono verificarsi danni dovuti al rifornimento errato.
		 Il ripartitore di coppia è riempito correttamente quando non fuoriesce più olio del ripartitore di coppia.
		 Adattatore	*213589009000
	Pulire
16	Pulire il foro filettato della vite di scarico (2).	Spray detergente Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
	Montare
17	Avvitare la vite di scarico nuova (2).	 Sostituire assolutamente la vite di scarico (2). In caso contrario possono verificarsi perdite e danni indiretti.
		 Vite di scarico sul ripartitore di coppia	*BA28.10-N-1002-01EB
18	Avvitare la vite di livello (3).	 Vite di livello sul ripartitore di coppia	*BA28.10-N-1006-01EB
	Pulire
19	Pulire l'area di lavoro sul ripartitore di coppia.	Spray detergente Loctite 7063 (400 ml)	*BR00.45-Z-1046-04A
20	Montare il supporto del cambio.
			AR22.10-S-0006E
21	Confermare i lavori eseguiti nel libretto di manutenzione o nel Digital Service Booklet (DSB).

 Ripartitore di coppia completo

Numero	Denominazione		Tipo 447 con cambio 725.0 con codice ZG2 (Trazione integrale, permanente)
BA28.10-N-1002-01EB	Vite di scarico sul ripartitore di coppia	Nm	25

 Ripartitore di coppia completo

Numero	Denominazione		Tipo 447 con cambio 725.0 con codice ZG2 (Trazione integrale, permanente)
BA28.10-N-1006-01EB	Vite di livello sul ripartitore di coppia	Nm	11

 Ripartitore di coppia completo

Numero	Denominazione			Tipo 447 con cambio 725.0 con codice ZG2 (Trazione integrale, permanente)
BF28.10-N-1001-01EA	Olio gruppo ripartitore	Quantità di rifornimento	Liter	0,75  0,03
		Foglio		BB00.40-P-0236-15A

210 589 00 71 00

Pompa manuale

213 589 00 90 00

Adattatore

140 589 02 33 00

Gancio estrattore

Materiali per la riparazione

Numero	Denominazione	Numero di ordinazione
BR00.45-Z-1046-04A	Spray detergente Loctite 7063 (400 ml)	A 001 986 71 71 09
