AP28.00-P-2801C

Ripartitore di coppia - cambio olio

25.06.2020

Tipo	213 con cambio 725.096
	con codice M005 (Veicoli con 4-MATIC/trazione integrale)
	tranne codice 800 (Anno di produzione 2020)
	tranne codice 807 (Anno di produzione 2017)
	tranne codice 808 (Anno di produzione 2018)
	tranne codice 809 (Anno di produzione 2019)
Tipo	213.061/261, 238.361/461, 257.361 con cambio 725.0
Tipo	253 con cambio 725.096
	con codice M005 (Veicoli con 4-MATIC/trazione integrale)
	tranne codice 807 (Anno di produzione 2017)
	tranne codice 808 (Anno di produzione 2018)
	tranne codice 809 (Anno di produzione 2019)
Tipo	290 con cambio 725.0
	con codice M005 (Veicoli con 4-MATIC/trazione integrale)

P28.00-A000-08

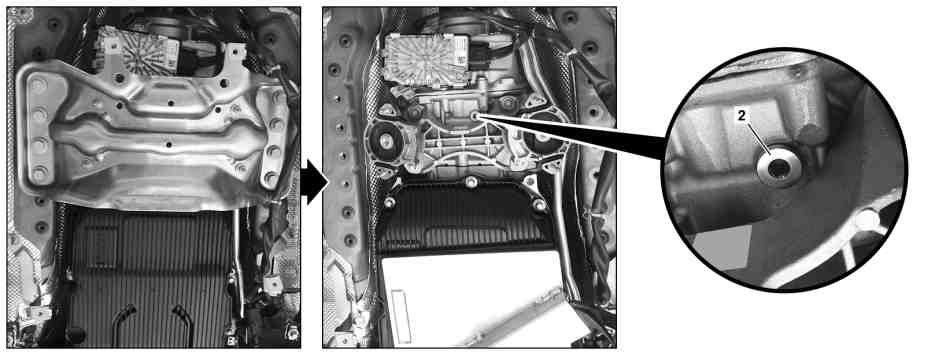

Illustrazione riferita al tipo 290.659

Vite di scarico

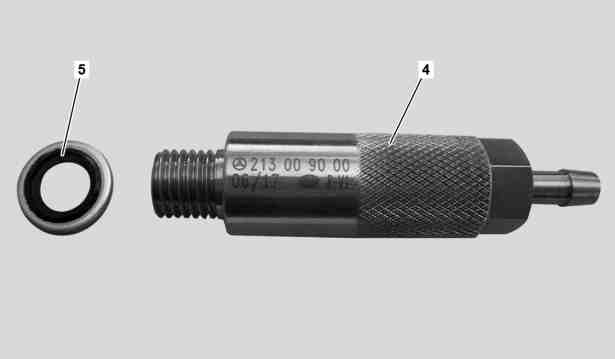

Illustrazione riferita all'adattatore (4) con anello di tenuta (5) - attrezzo speciale 213 589 00 90 00

4	Adattatore
5	Anello di tenuta

P28.00-A005-05

 Avviso	Pericolo di lesioni alla pelle e agli occhi nel maneggiare oggetti caldi o incandescenti	Indossare guanti, indumenti ed eventualmente occhiali protettivi.	AS00.00-Z-0002-01A
 Pericolo	Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento	Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.	AS00.00-Z-0010-01A
 Attenzione	Pericolo di lesioni alla pelle e agli occhi a causa della manipolazione di olio cambio. Pericolo per la salute in seguito all'ingestione di olio cambio	Indossare guanti, indumenti e occhiali protettivi. Non versare l'olio cambio in recipienti per bevande.	AS00.40-Z-0001-01A
	Smontare
1	Smontare il supporto motore posteriore.
		Tipo 213 con motore 177	AR22.10-P-4360MNE
		Tipo 213, 238, 257, 290 con motore 256.9	AR22.10-P-4360MSA
		Tipo 253 con motore 177	AR22.10-P-4360MNG
		Tipo 290 con motore 177	AR22.10-P-4360MNI
	Pulire
2	Pulire l'area intorno alla vite di scarico (2).
	Smontare
3	Posizionare un panno assorbente nella zona tra il supporto motore e la vite di scarico (2).
4	Svitare la vite di scarico (2) sul ripartitore di coppia.
	Scaricare
5	Estrarre il tubo di troppo-pieno con il gancio estrattore e scaricare l'olio dal ripartitore di coppia.	 Raccogliere l'olio che fuoriesce in un recipiente idoneo. In caso contrario possono verificarsi danni.
		 Gancio estrattore	*140589023300
	Pulire
6	Pulire il foro filettato nel ripartitore di coppia.
	Montare
7	Inserire il tubo di troppo-pieno nel ripartitore di coppia e avvitarlo con la vecchia vite di scarico (2) finché il tubo di troppo-pieno scatta percettibilmente in posizione.
	Smontare
8	Svitare la vecchia vite di scarico (2) sul ripartitore di coppia.	 Smaltire la vecchia vite di scarico (2). In caso contrario possono verificarsi perdite e danni indiretti.
	Montare
9	Avvitare l'adattatore (4) con l'anello di tenuta (5) nel foro filettato della vite di scarico (2).	 Adattatore	*213589009000
	Riempire
10	Introdurre la quantità di olio per il rabbocco prescritta nella pompa a mano.	 Olio gruppo ripartitore	*BF28.10-P-1001-01F
		 Pompa manuale	*210589007100
11	Collegare la pompa a mano all'adattatore (4).	 Pompa manuale	*210589007100
		 Adattatore	*213589009000
12	Riempire il ripartitore di coppia.	 Olio gruppo ripartitore	*BF28.10-P-1001-01F
		 Pompa manuale	*210589007100
13	Scollegare la pompa a mano dall'adattatore (4).	 Scaricare l'olio in eccesso. In caso contrario possono verificarsi danni.
		 Pompa manuale	*210589007100
		 Adattatore	*213589009000
		Se dal ripartitore di coppia defluiscono meno di 50 ml di olio,
		
		Riempire la pompa a mano con 100 ml ed effettuare nuovamente la fase di lavoro 11.
		Se dal ripartitore di coppia defluiscono più di 50 ml di olio,
		
		Il ripartitore di coppia è stato sufficientemente riempito, proseguire con la fase di lavoro 14.
	Smontare
14	Svitare l'adattatore (4) con l'anello di tenuta (5) dal foro filettato della vite di scarico (2).	 Adattatore	*213589009000
	Pulire
15	Pulire il foro filettato della vite di scarico (2) nel ripartitore di coppia.
	Montare
16	Serrare la nuova vite di scarico (2) sul ripartitore di coppia.	 Sostituire la vite di scarico (2) ogni volta che viene svitata. In caso contrario possono verificarsi perdite e danni indiretti.
		 Vite di scarico sul ripartitore di coppia	*BA28.10-P-1003-01G
17	Togliere il panno.
18	Montare il supporto del motore lato posteriore.
		Tipo 213 con motore 177	AR22.10-P-4360MNE
		Tipo 213, 238, 257, 290 con motore 256.9	AR22.10-P-4360MSA
		Tipo 253 con motore 177	AR22.10-P-4360MNG
		Tipo 290 con motore 177	AR22.10-P-4360MNI
	Resettare i valori di inizializzazione
19	Collegare l'apparecchiatura di diagnosi.
		Tipo 213.061/261 con cambio 725.0	AD00.00-P-2000-04B
		Tipo 238.361/461 con cambio 725.0	AD00.00-P-2000-06LWO
		Tipo 257.361 con cambio 725.0 Tipo 290 con cambio 725.0 con codice M005 (Veicoli con 4-MATIC/trazione integrale)	AD00.00-P-2000-06FR
20	Resettare i valori di inizializzazione nella centralina di comando ripartitore di coppia.
21	Scollegare l'apparecchiatura di diagnosi.
		Tipo 213.061/261 con cambio 725.0	AD00.00-P-2000-04B
		Tipo 238.361/461 con cambio 725.0	AD00.00-P-2000-06LWO
		Tipo 257.361 con cambio 725.0 con codice M005 (Veicoli con 4-MATIC/trazione integrale) con codice M016 (Motore potenziato ad alte prestazioni) Tipo 290 con cambio 725.0 con codice M005 (Veicoli con 4-MATIC/trazione integrale)	AD00.00-P-2000-06FR

 Ripartitore di coppia completo

Numero	Denominazione		Tipo 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 con cambio 725.0/1 con codice M005 (Veicoli con 4-MATIC/trazione integrale)
BA28.10-P-1003-01G	Vite di scarico sul ripartitore di coppia	Nm	25

 Ripartitore di coppia completo

Numero	Denominazione			Tipo 205, 213, 217, 218, 222, 238, 253, 257, 290 con cambio 725.0
BF28.10-P-1001-01F	Olio gruppo ripartitore	Quantità di rifornimento	Liter	0,65
		Foglio		BB00.40-P-0236-15A

210 589 00 71 00

Pompa manuale

213 589 00 90 00

Adattatore

140 589 02 33 00

Gancio estrattore
