Controllare lo sportello dell'aria vano motore · ap2000p2052ga · Mercedes-Benz WIS

AP20.00-P-2052GA

Controllare lo sportello dell'aria vano motore

18.06.2019

Motore	176 nel tipo 463
	a partire dall'anno di produzione 2019

Controllare lo sportello dell'aria vano motore

1	Sportello aria
3	Carter sportello aria

P20.00-A018-05

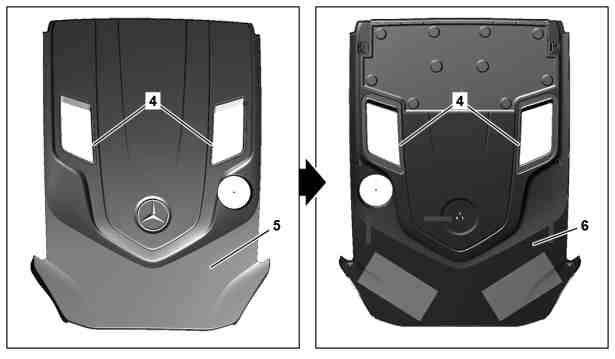

4	Guide aria
5	Copertura del motore lato superiore
6	Copertura del motore lato inferiore

P20.00-A017-05

 Avviso	Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici	Durante il moto dei componenti non devono trovarsi arti o altre parti del corpo nel raggio di azione degli organi meccanici.	AS00.00-Z-0009-01A
	Smontare
1	Smontare la copertura del motore.
			AR01.10-P-2405XGA
	Pulire
2	Pulire l'area circostante alla scatola dello sportello dell'aria (3).
	Controllare
3	Aprire e chiudere lo sportello dell'aria (1) per controllarne il funzionamento.	 Lo sportello dell'aria (1) deve essere liberamente mobile.
		Se sono state accertate contestazioni,
		
		Eliminare le contestazioni.
		 Dietro ordine separato.
4	Controllare la scatola dello sportello dell'aria (3) per danneggiamento, deformazione e posizionamento corretto.	Se sono state accertate contestazioni,
		
		Eliminare le contestazioni.
		 Dietro ordine separato.
5	Controllare se il rivestimento del cofano motore presenta danneggiamenti, deformazioni e se è posizionato correttamente.	 Il rivestimento del cofano motore non deve essere deformato, danneggiato o montato in maniera non corretta.
		Se sono state accertate contestazioni,
		
		Eliminare le contestazioni.
		 Dietro ordine separato.
	Pulire
6	Pulire l'area circostante ai convogliatori d'aria (4) sulla copertura del motore lato superiore (5) e sulla copertura del motore lato inferiore (6).
	Controllare
7	Controllare se i convogliatori d'aria (4) sulla copertura del motore lato superiore (5) e sulla copertura del motore lato inferiore (6) presentano danneggiamenti.	 I convogliatori d'aria (4) non devono essere deformati o danneggiati.
		Se sono state accertate contestazioni,
		
		Eliminare le contestazioni.
		 Dietro ordine separato.
	Montare
8	Montare la copertura del motore.
			AR01.10-P-2405XGA

Documenti citati

ar0110p2405xga Smontare, montare la copertura del motore
as0000z000901a Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici
