AP00.20-T-0071A

Controllare la stabilità delle viti e dei dadi. Serrare secondo l'esito del controllo. Telaio e sovrastruttura

9.1.08

TIPO 671.000 /005 /010 /312 /322 /327 /015 /020 /021 /030 /042 /332 /333

Controllare la stabilità delle viti e dei dadi. Serrare secondo l'esito del
controllo. Telaio e sovrastruttura

T22.10-0009-01

T22.10-0010-01

Sospensione del motore

Esempio:

Figura sinistra

Vite cuscinetto motore sulla traversa posteriore

Vite cuscinetto motore su supporto cuscinetto motore lato posteriore

Figura destra

Supporto motore sul controtelaio

T27.20-0015-01

Fissaggio convertitore

(6 viti)

T41.10-0003-11

Flangia albero di trasmissione tipo 671

(esempio)

T46.00-0007-01

Leva di rinvio dello sterzo

Fissaggio dello sterzo

T46.00-0005-01

T32.22-0002-01

Soffietto molla pneumatica assale anteriore

Braccio trasversale assale anteriore

T46.00-0006-01

T32.25-0002-01

Ammortizzatore

Figura sinistra

Assale anteriore

Figura destra

Assale posteriore/centrale

T32.25-0001-01

T35.00-0005-12

Braccio trasversale e braccio longitudinale sull'assale posteriore

Braccio diagonale sul supporto braccio

Braccio diagonale sul controtelaio

Braccio longitudinale sul controtelaio

Braccio longitudinale sull'assale posteriore

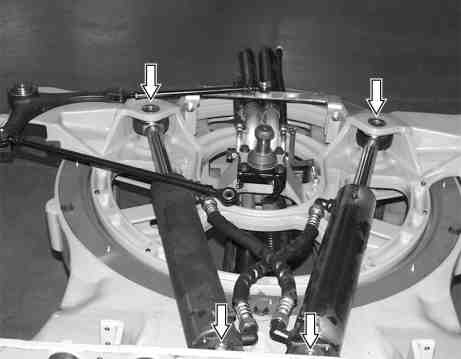

T55.50-0020-11

Solo per tipo 671.3

Cilindro di appoggio

Viti di fissaggio del perno del cilindro di supporto

T55.50-0031-01

Solo per tipo 671.3

Viti di serraggio braccio sullo snodo

T55.50-0030-01

Solo per tipo 671.3

Supporto centrale del soffietto

Dado staffa centrale del soffietto sui perni di banco

Viti perno di banco sul controtelaio

T55.50-0021-05

Solo per tipo 671.3

Cilindro distanziale sostegni arco centrale del soffietto in alto

Cilindro distanziale sostegni arco centrale del soffietto in alto sul sostegno ad arco e sui montanti tetto

T55.50-0022-11

Solo per tipo 671.3

Comando arco centrale soffietto

1 Barre di accoppiamento sul supporto corona rotante e sul longherone

2 Leva a squadra sulla staffa centrale

Asta di guida in basso sulla staffa centrale soffietto e sul supporto corona rotante

T55.50-0029-01

Solo per tipo 671.3

Trasduttore angolo di articolazione

(Figura a sinistra)

Trasduttore angolo di articolazione sul supporto

Supporto sull'appoggio

Trasduttore angolo di sterzata

(Figura a destra)

Trasduttore angolo di sterzata sul supporto

Supporto sul controtelaio

Fissaggio della leva

T55.50-0028-01

Avvertenze di modifica

25.6.01	Valore modificato da 104 Nm a 105...130 Nm	Valore modificato in BA41.10-N-1001-01E per tipo 671 con assale post. 748.12 e cambio 714.120/140	*BA41.10-N-1001-01E
25.6.01	Valore modificato da 104 Nm a 105...130 Nm	Valore modificato in BA41.10-N-1003-01E per tipo 671 con assale post. 748.12 e cambio 714.120/140	*BA41.10-N-1003-01E
3.4.03	Valore modificato da 150 Nm a 180 Nm	Valore modificato nella riga 1005 per tipo 671.312/322/327
3.4.03	Valore modificato da 150 Nm a 180 Nm	Valore modificato nella riga 1005 per tipo 671.332/333

	Controllare
1	Controllare che i collegamenti a vite (frecce) siano accoppiati in modo saldo.	 Per controllare i collegamenti a vite del supporto centrale del soffietto, smontare la copertura sul perno di banco.  Utilizzare l'attrezzo adatto in funzione della grandezza delle viti. Riserrare i collegamenti a vite allentati con la coppia prescritta: 
		 Cuscinetto motore, supporto motore	*BA22.10-N-1001-01J
			*BA22.10-N-1002-01J
			*BA22.10-N-1003-01J
			*BA22.10-N-1004-01J
			*BA22.10-N-1005-01J
			*BA22.10-N-1006-01J
			*BA22.10-N-1007-01J
		 Albero di trasmissione	*BA41.10-N-1001-01E
			*BA41.10-N-1003-01E
		 Braccio assale 	*BA35.15-N-1001-03B
			*BA35.15-N-1002-03B
			*BA35.15-N-1004-03B
			*BA35.15-N-1006-03B
		 Convertitore di coppia 	*BA27.20-N-1001-01D
			*BA27.20-N-1002-01D
		 Scatola dello sterzo	*BA46.20-N-1004-01D
		Leva di rinvio dello sterzo	*BA46.40-N-1001-05B
		 Camera sospensione pneumatica	*BA32.22-N-1001-01C
		 Braccio longitudinale, braccio trasversale 	*BA33.15-N-1001-01A
			*BA33.15-N-1003-01A
		 Ammortizzatore assale anteriore	*BA32.25-N-1003-01C
		 Ammortizzatore assale posteriore	*BA32.25-N-1001-03J
		 Sistema articolato 	*BA55.50-N-1004-01A
			*BA55.50-N-1005-01A
			*BA55.50-N-1010-01A
			*BA55.50-N-1011-01A
			*BA55.50-N-1012-01A
			*BA55.50-N-1013-01A
			*BA55.50-N-1014-01A
			*BA55.50-N-1015-01A
			*BA55.50-N-1016-01A
			*BA55.50-N-1017-01A
			*BA55.50-N-1018-01A
			*BA55.50-N-1019-01A
			*BA55.50-N-1020-01A

 Cuscinetto motore, supporto motore

Numero	Denominazione			Motore 447, 489


BA22.10-N-1001-01J	Vite supporto motore su controtelaio	M121,5	Nm	65
		M141,5	Nm	130
BA22.10-N-1002-01J	Vite del braccio portante sul cuscinetto motore	M161,5	Nm	190
BA22.10-N-1003-01J	Vite ammortizzatore su cuscinetto motore lato posteriore		Nm	64
BA22.10-N-1004-01J	Vite centrale cuscinetto motore lato anteriore		Nm	160
BA22.10-N-1005-01J	Vite ammortizzatore su supporto ammortizzatore lato posteriore		Nm	64
BA22.10-N-1006-01J	Vite cuscinetto motore su traversa lato posteriore		Nm	128
BA22.10-N-1007-01J	Vite cuscinetto motore su supporto cuscinetto motore lato posteriore		Nm	64

 Convertitore di coppia

Numero	Denominazione		Cambio 721.913/ 914/ 915/ 916/ 917


BA27.20-N-1001-01D	Tappo filettato coperchio convertitore di coppia	Nm	200
BA27.20-N-1002-01D	Vite del convertitore di coppia sull'albero di entrata	Nm	185

 Camera sospensione pneumatica

Numero	Denominazione		Tipo 671.000/005/010	Tipo 671.312/322/327


BA32.22-N-1001-01C	Dado staffa di fissaggio molla sul supporto elastico	Nm	600	600

 Ammortizzatore assale anteriore

Numero	Denominazione		Tipo 671.000/005/ 010/312/ 322/327


BA32.25-N-1003-01C	Dado dell'ammortizzatore sull'assale anteriore	Nm	45

 Ammortizzatore assale posteriore

Numero	Denominazione		Tipo 671.000/ 005/010/ 312/322/ 327	Tipo 671.015	Tipo 671.020/ 021	Tipo 671.030


BA32.25-N-1001-03J	Dado ammortizzatore sul supporto elastico	Nm	50	65...70	65...70	65...70

 Ammortizzatore assale posteriore

Numero	Denominazione		Tipo 671.042	Tipo 671.332/ 333


BA32.25-N-1001-03J	Dado ammortizzatore sul supporto elastico	Nm	65...70	65...70

 Braccio longitudinale, braccio trasversale

Numero	Denominazione		Assale anteriore 733.406


BA33.15-N-1001-01A	Vite del braccio trasversale sulla scatola del ponte anteriore	Nm	120
BA33.15-N-1003-01A	Vite del supporto braccio trasversale sul controtelaio	Nm	176

 Braccio dell'assale

Numero	Denominazione		Assale posteriore 748.513/524


BA35.15-N-1001-03B	Vite del braccio diagonale sul supporto per bracci	Nm	176
BA35.15-N-1002-03B	Vite/vite con dente d'arresto del braccio diagonale sulla sottostruttura	Nm	176
BA35.15-N-1004-03B	Vite/Vite con dente d'arresto del braccio longitudinale sulla sottostruttura	Nm	176
BA35.15-N-1006-03B	Vite del braccio longitudinale sull'assale posteriore	Nm	176

 Albero di trasmissione

Numero	Denominazione		Tipo 671 con assale posteriore 748 e cambio 714, 721


BA41.10-N-1001-01E	Dado della flangia dello snodo sull'assale posteriore (senza rondelle elastiche)	Nm	105...130
BA41.10-N-1003-01E	Vite dell'albero di trasmissione sulla flangia di uscita del cambio	Nm	105...130

 Scatola sterzo

Numero	Denominazione		Sterzo 765.866


BA46.20-N-1004-01D	Vite dello sterzo sulla sottostruttura	Nm	360

 Leva di rinvio dello sterzo

Numero	Denominazione			Sterzo 765.860


BA46.40-N-1001-05B	Dado a corona supporto cuscinetto leva intermedia sterzo sul controtelaio	M14X1,5	Nm	165

 Sistema articolato

Numero	Denominazione		Tipo 671.312/ 322/327	Tipo 671.332/ 333


BA55.50-N-1004-01A	Dado staffa centrale del soffietto sui perni di banco	Nm	900	900
BA55.50-N-1005-01A	Vite di serraggio snodo sferico sul braccio portante	Nm	180	180
BA55.50-N-1010-01A	Vite del cilindro distanziatore dei sostegni superiori della staffa centrale del soffietto sulla staffa centrale	Nm	42	42
BA55.50-N-1011-01A	Dado del cilindro distanziatore dei sostegni superiori della staffa centrale del soffietto sul montante tetto	Nm	46	46
BA55.50-N-1012-01A	Perno leva angolare sulla staffa centrale	Nm	70	70
BA55.50-N-1013-01A	Viti di fissaggio del perno del cilindro di supporto	Nm	70	70
BA55.50-N-1014-01A	Vite perni di banco sulla sottostruttura	Nm	240	240
BA55.50-N-1015-01A	Collegamento filettato trasduttore limite di flessione sul supporto	Nm	70	70
BA55.50-N-1016-01A	Collegamento filettato supporto trasduttore limite di flessione sull'appoggio	Nm	70	70
BA55.50-N-1017-01A	Collegamento filettato trasduttore angolo di sterzata sul supporto	Nm	70	70
BA55.50-N-1018-01A	Collegamento filettato supporto trasduttore angolo di sterzata sulla sottostruttura	Nm	70	70
BA55.50-N-1019-01A	Collegamento filettato leva del trasduttore angolo di sterzata	Nm	70	70
BA55.50-N-1020-01A	Dado volante sulla traversa	Nm	583	583
