Montare a posteriori l'elemento di bloccaggio porta scorrevole

AN72.16-D-0002TS

Montare a posteriori l'elemento di bloccaggio porta scorrevole

14.10.2019

Tipo

907.6

con codice T16 (Porta scorrevole destra)

tranne codice IR2 (Passo 3250 mm)

tranne codice T55 (Azionamento elettrico per porta scorrevole destra)

tranne codice ZU4 (Fabbricazione Argentina)

Tipo

907.6

con codice T19 (Porta scorrevole sinistra)

tranne codice IR2 (Passo 3250 mm)

tranne codice T56 (Azionamento elettrico per porta scorrevole sinistra)

tranne codice ZU4 (Fabbricazione Argentina)

Tipo

907.7

con codice T16 (Porta scorrevole destra)

tranne codice IR2 (Passo 3250 mm)

tranne codice IR7 (Passo 4325 mm, sbalzo 2015 mm)

tranne codice T55 (Azionamento elettrico per porta scorrevole destra)

Tipo

907.7

con codice T19 (Porta scorrevole sinistra)

tranne codice IR2 (Passo 3250 mm)

tranne codice IR7 (Passo 4325 mm, sbalzo 2015 mm)

tranne codice T56 (Azionamento elettrico per porta scorrevole sinistra)

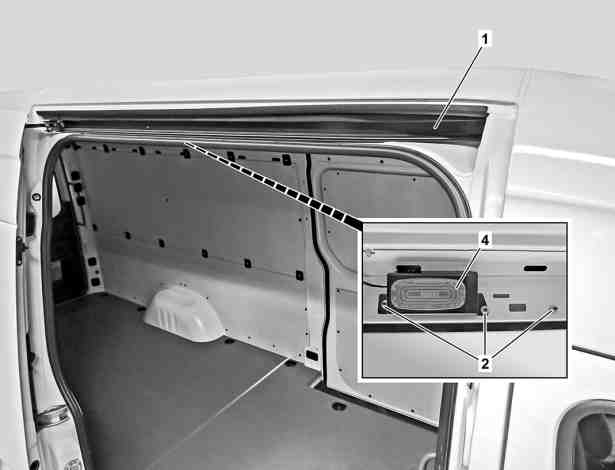

Illustrazione riferita al tipo 907.6 con codice D03 (Tetto e portelloni posteriori, versione alta) e codice L65 (Plafoniere con contattore porta vano di carico/vano passeggeri), lato destro del veicolo

1

Barra di guida superiore

2

Dadi

4

Plafoniera

Illustrazione riferita al tipo 907.6 con codice D03 (Tetto e portelloni posteriori, versione alta) e codice L65 (Plafoniere con contattore porta vano di carico/vano passeggeri), lato destro del veicolo

2

Dadi

3

Elemento di bloccaggio intermedio porta scorrevole

4

Plafoniera

5

Perno

Illustrazione riferita al tipo 907.6, con codice D03 (Tetto e porte posteriori, versione alta) e senza codice V94 (Canalina per cavi sinistra), lato sinistro del veicolo

2

Dadi

3

Elemento di bloccaggio porta scorrevole

5

Perno

6

Canalina per cavi su fiancata

 Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S



Smontare

1

Smontare la guida in alto (1) sulla relativa porta scorrevole.



AR72.16-D-7811TS

 La guida in alto (1) non è più necessaria e deve essere consegnata al cliente o deve essere correttamente smaltita dopo avere consultato il cliente.



Montare

2

Montare la nuova guida in alto (1) sulla relativa porta scorrevole.

 A tal fine applicare la guida in alto (1) con due dadi sul primo e sull'ultimo perno (5).

3

Montare a posteriori l'elemento di bloccaggio intermedio porta scorrevole (3) sul relativo lato veicolo.

 Tipo 907.6.7 con codice L65 (Plafoniere supplementari con contattore porta vano di carico/vano passeggeri)
Fissare l'elemento di bloccaggio intermedio porta scorrevole (3) con un dado (2).

 Tipo 907.6.7 tranne codice L65 (Plafoniere supplementari con contattore porta vano di carico/vano passeggeri)
Fissare l'elemento di bloccaggio intermedio porta scorrevole (3) con i dadi (2).

4

Montare la plafoniera (4).

Tipo 907.6.7 con codice L65 (Plafoniere supplementari con contattore porta vano di carico/vano passeggeri)

 A tal fine posizionare la plafoniera (4) sui perni (5) della nuova guida in alto (1).

 Montare e serrare i restanti dadi (2) sui perni (5) della nuova guida in alto (1).

 Dado guida in alto sulla carrozzeria

*BA72.16-N-1015-01TS

5

Montare completamente la nuova guida in alto (1).



AR72.16-D-7811TS

6

Montare la nuova copertura all'elemento di bloccaggio intermedio porta scorrevole (3).

Tipo 907.6 con codice T16 (Porta scorrevole destra)

7

Registrare l'equipaggiamento a richiesta nella scheda dati del veicolo on-line.

 Denominazione dell'equipaggiamento a richiesta interessato: codice T12 (Elemento di bloccaggio intermedio porta/e scorrevole/i vano di carico).

 Allegare al gruppo costruttivo KG72 il testo di avvertenza "Elemento di bloccaggio porta scorrevole montato a posteriori conformemente a AN72.16-D-0002TS" nei testi dell'organizzazione esterna.



Controllare

8

Eseguire la prova di funzionamento dell'elemento di bloccaggio intermedio porta scorrevole (3).

 A tal fine aprire o chiudere completamente la porta scorrevole e controllare se la porta scorrevole scatta nell'elemento di bloccaggio intermedio porta scorrevole (3).

Se durante l'apertura o la chiusura la porta scorrevole non scatta nell'elemento di bloccaggio intermedio porta scorrevole (3),



Controllare che l'elemento di bloccaggio intermedio porta scorrevole (3) sia correttamente posizionato in sede.

 Porta scorrevole

Numero

Denominazione

Tipo 907.6/7/8, 910.6

BA72.16-N-1015-01TS

Dado guida in alto sulla carrozzeria

Nm

7

Avvertenza per l'ordinazione dei ricambi

N. categorico

Denominazione

Quantità

A 906 695 03 30

Copertura elemento di bloccaggio intermedio porta scorrevole con codice T16 (Porta scorrevole lato destro)

1

A 906 760 03 29

Elemento di bloccaggio intermedio porta scorrevole con codice T16 (Porta scorrevole lato destro)

1

A 906 760 02 29

Elemento di bloccaggio intermedio porta scorrevole con codice T19 (Porta scorrevole lato sinistro)

1

A 910 766 20 00

Guida con codice T16 (Porta scorrevole lato destro)

1

A 910 766 19 00

Guida con codice T19 (Porta scorrevole lato sinistro)

1
