Basculer la cabine en position de réparation, la rebasculer dans sa position normale

14.10.2019

Type	932.315
Type	934.241/251
	sauf code FK2 (Dispositif de basculement de cabine, electro-hydr.)
Type	936.315
Type	938.142
	sauf code FK2 (Dispositif de basculement de cabine, electro-hydr.)

Basculer la cabine en position de réparation, la rebasculer dans sa position
normale

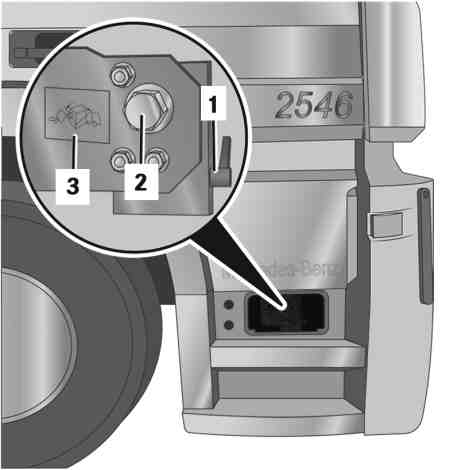

1	Culbuteur de soupape
2	Écrou à six pans
3	Autocollant d'instructions

B60.80-A000-12

	Basculer
 Avertissement	Risque de blessure par coincement ou par écrasement lors du basculement de la cabine	Pendant le basculement, personne ne doit se trouver dans la zone de basculement de la cabine. Toujours basculer la cabine jusqu'en position finale et la bloquer avec une béquille de sécurité..	AS60.80-Z-0001-01A
1	Compartiment d'accès à la pompe de basculement sur le côté droit
2	Mettre le levier de vanne (1) en position de basculement
3	Introduire le levier pour les pompes hydrauliques dans l'écrou (2) de la pompe de basculement	 Utiliser le clé démonte-roue.
4	Déplacer le levier vers le haut et le bas jusqu'à ce que la cabine soit en position finale
	Remise à zéro
5	Mettre le levier de vanne (1) en position de basculement
6	Déplacer le levier vers le haut et le bas jusqu'à ce que la cabine revienne en position finale	 La cabine s'arrête automatiquement.
		 Le dispositif de blocage s'enclenche de manière audible.
		Si le levier résiste fortement :
		
		contrôler la position du levier de vanne (1) sur la pompe de basculement.
7	Fermer par le bas le compartiment d'accès à la pompe de basculement sur le côté droit	 Il doit s'enclencher de manière audible.
8	Démarrer le moteur	 S'assurer que la cabine est bloquée en position de travail en observant le voyant situé sur la planche de bord.
		Si le voyant reste allumé lorsque le moteur tourne :
		
		couper le moteur, basculer de nouveau la cabine vers l'avant puis vers l'arrière pour la remettre en position de travail.

Documents référencés

as6080z000101a Risque de blessure par coincement ou par écrasement lors du basculement de la cabine
