Déposer, poser la valve de commutation du circuit basse température

AR20.00-P-1050OL

Déposer, poser la valve de commutation du circuit basse température

18.05.2020

Moteur

654 sur type 238, 257

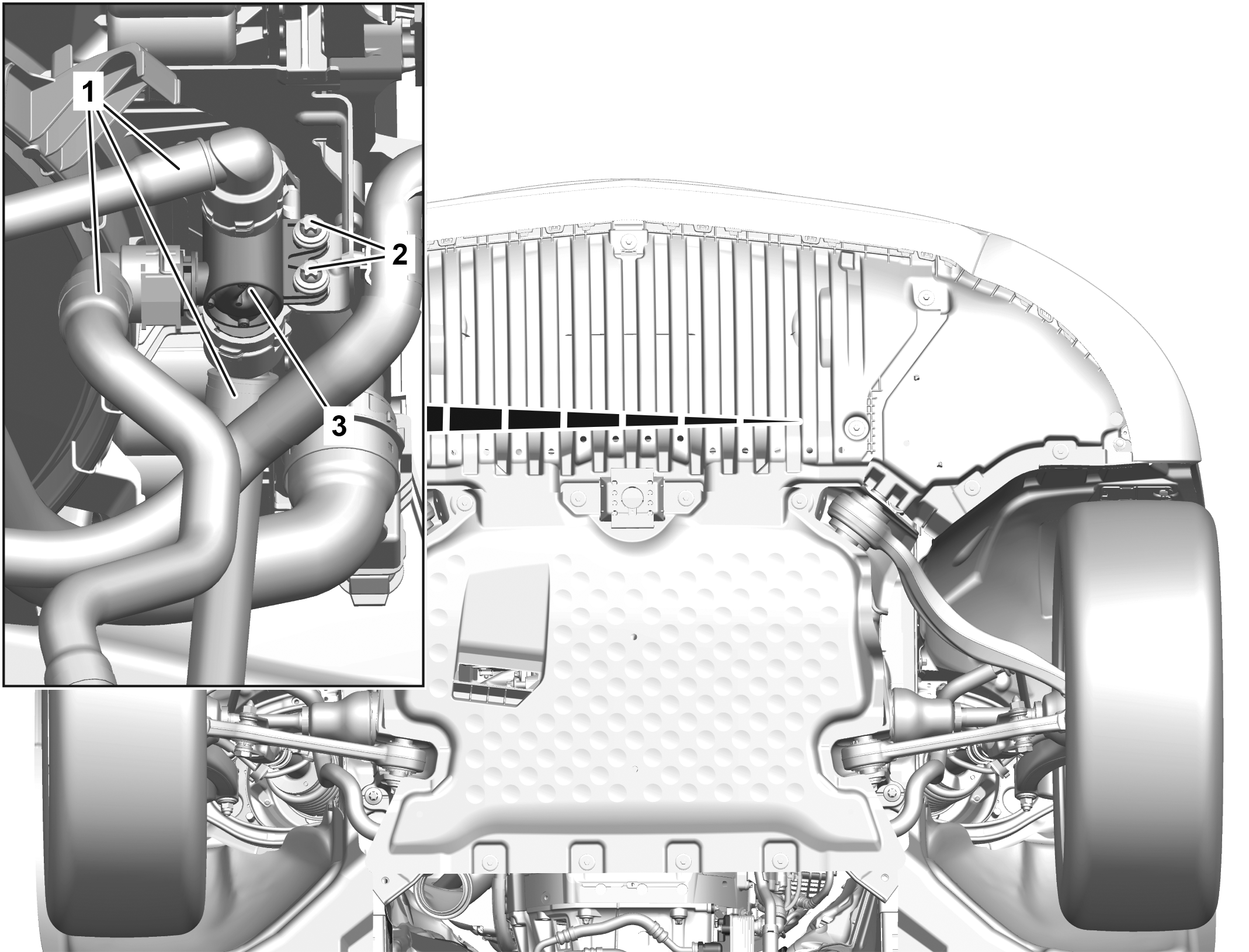

1

Conduites de liquide de refroidissement

2

Vis

3

Valve de commutation circuit basse température

 Avertissement

Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement

Ouvrir le système de refroidissement seulement si la température du liquide de refroidissement est inférieure à 90 °C. Dévisser lentement le bouchon et laisser la surpression s'échapper. Ne pas verser le liquide de refroidissement dans des récipients destinés à la consommation.
Porter des gants de protection, des vêtements de protection et des lunettes de protection.

AS20.00-Z-0001-01A

Remarque technique

Remarques servant à éviter tout endommagement par des impuretés et des corps étrangers

AH00.00-P-5000-01A

Remarque technique

Instruction pour éviter une détérioration des composants électroniques par décharge électrostatique

AH54.00-P-0001-01A

Remarque technique

Remarques concernant le liquide de refroidissement

AH20.00-N-2080-01A

 

Déposer, poser

1

Déposer les habillages de compartiment moteur inférieurs avant.

Moteur 654 sur type 238

AR61.20-P-1105LWE

Moteur 654 sur type 257

AR61.20-P-1105FR

2

Vidanger le liquide de refroidissement.

Moteur 654 sur type 238

AR20.00-P-1142OLC

Moteur 654 sur type 257

AR20.00-P-1142OIB

3

Dévisser les vis (2).

4

Démonter le flexible de liquide de refroidissement (1) sur la valve de commutation du circuit basse température (3) et obturer les ouvertures avec des capuchons de protection appropriés.

AR20.20-P-7441-01RQ

 Jeu de capuchons de protection

*001589019100

5

Démonter la valve de commutation du circuit basse température (3) jusqu'à ce que le connecteur électrique soit accessible.


Ne pas solliciter à la traction, écraser ou plier les câbles électriques.
Ceci conduit à des endommagements au niveau des câbles électriques et peut entraver leur fonction.

6

Déverrouiller le connecteur électrique de la valve de commutation du circuit basse température (3) et le débrancher.

7

Effectuer la pose dans l'ordre inverse.
