AR20.00-P-0010MRM

Vidanger, remplir le circuit auxiliaire de liquide de refroidissement

14.05.2020

Moteur

274.9 sur type 167

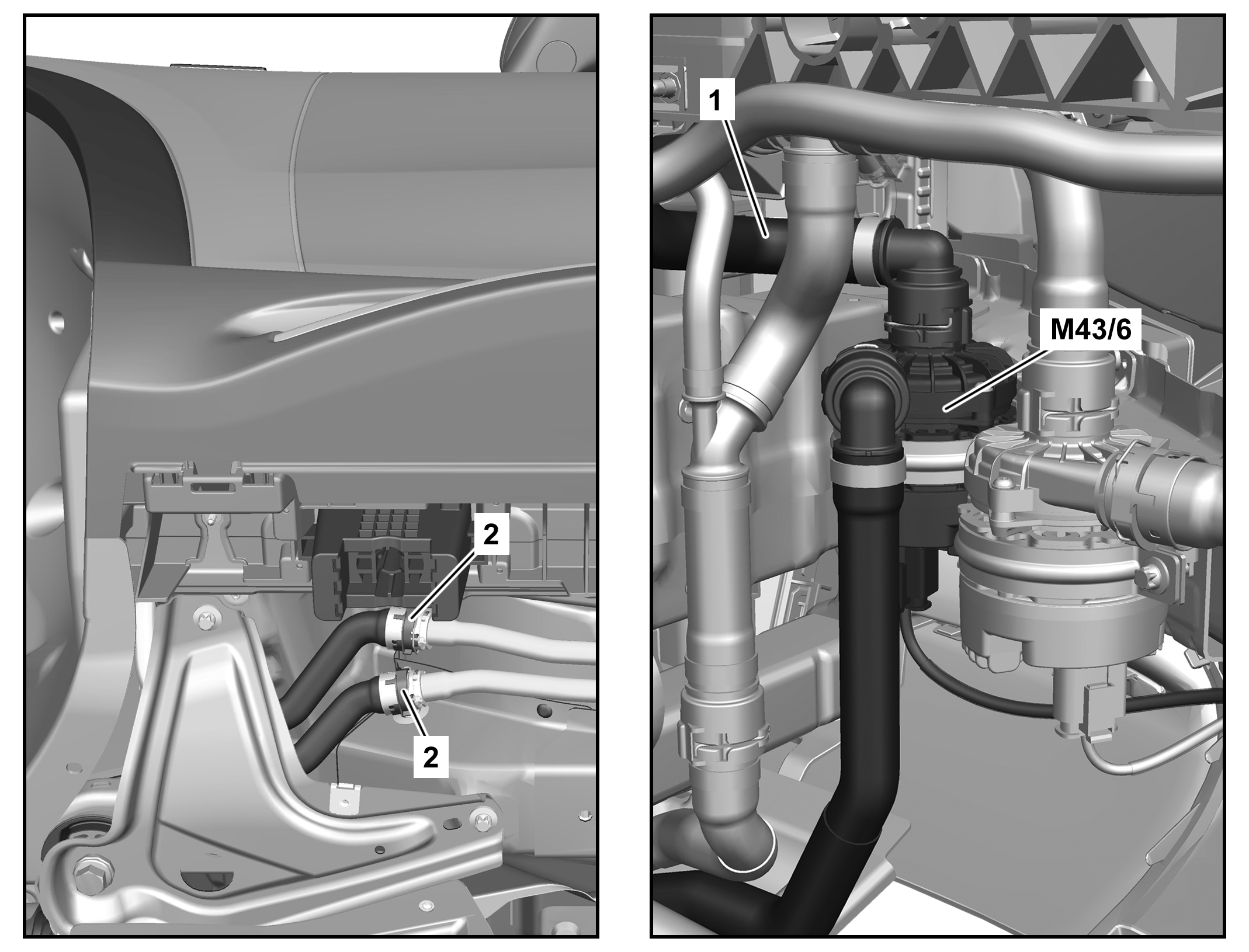

Vidanger, remplir le circuit auxiliaire de liquide de refroidissement

1	Flexible de liquide de refroidissement
2	Embrayage
M43/6	Pompe de circulation 1 circuit basse température

P20.00-A060-06

 Avertissement	Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement	Ouvrir le système de refroidissement seulement si la température du liquide de refroidissement est inférieure à 90 °C. Dévisser lentement le bouchon et laisser la surpression s'échapper. Ne pas verser le liquide de refroidissement dans des récipients destinés à la consommation. Porter des gants de protection, des vêtements de protection et des lunettes de protection.	AS20.00-Z-0001-01A
Remarque technique	Remarques concernant le liquide de refroidissement		AH20.00-N-2080-01A
	Vidange
1	Ouvrir lentement le bouchon du vase d'expansion du liquide de refroidissement, diminuer la surpression et enlever le bouchon.
2	Démonter la roue complète avant droite.	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR40.10-P-1102ME
3.1	Démonter la partie avant de la doublure d'aile avant droite.	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR88.10-P-1301ME
3.2	Déposer le revêtement de dessous de caisse avant gauche.	En cas de dépose de l'électronique de puissance.
			AR61.30-P-1001ME
4.1	Débrancher le flexible de liquide de refroidissement (1) de la pompe de circulation 1 du circuit basse température (M43/6) et recueillir le liquide de refroidissement qui s'écoule dans un récipient approprié.	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR20.20-P-7441-01RQ
4.2	Ouvrir les coupleurs (2) et recueillir le liquide de refroidissement qui s'écoule dans un récipient approprié.	En cas de dépose de l'électronique de puissance.
			AR20.20-P-7441-01RQ
	Remplissage
5.1	Fermer les coupleurs (2).	En cas de dépose de l'électronique de puissance.
			AR20.20-P-7441-01RQ
5.2	Monter le flexible de liquide de refroidissement (1) de la pompe de circulation 1 du circuit basse température (M43/6).	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR20.20-P-7441-01RQ
6	Verser le liquide de refroidissement et purger le circuit de refroidissement.		AR20.00-P-1142-04A
		 Système frigorifique	*BF20.00-P-1001-02CA
		 Pompe à vide électrique	*285589022100
		 NTKL Adapteur	*285589012100
		 Appareil de remplissage de radiateur à vide	*285589002100
		 Bouchon/raccord de contrôle	*210589009100
7	Contrôler l'étanchéité du circuit auxiliaire.		AR20.00-P-1011MRK
8.1	Poser le revêtement de dessous de caisse avant gauche.	En cas de dépose de l'électronique de puissance.
			AR61.30-P-1001ME
8.2	Poser la partie avant de la doublure d'aile avant droite.	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR88.10-P-1301ME
9	Poser la roue complète avant droite.	En cas de dépose du radiateur à liquide de refroidissement du circuit auxiliaire.
			AR40.10-P-1102ME

 Système frigorifique

Numéro	Désignation				Moteur 274 sur type 167.154/354
BF20.00-P-1001-02CA	Système frigorifique	Quantité de vidange à l'atelier	Circuit principal	l	23,0
			Circuit basse température	l	-
		Antigel/eau	jusqu'à -37 °C	%	50/50
			à partir de -38 °C	%	55/45
			Prescriptions relatives aux lubrifiants et ingrédients - Feuille		BB00.40-P-0310-01A
			Prescriptions relatives aux lubrifiants et ingrédients - Feuille		BB00.40-P-0325-06A
			Prescriptions relatives aux lubrifiants et ingrédients - Feuille		BB00.40-P-0326-06A

285 589 01 21 00

NTKL Adapteur

210 589 00 91 00

Bouchon/raccord de contrôle

285 589 02 21 00

Pompe à vide électrique

285 589 00 21 00

Appareil de remplissage de radiateur à vide
