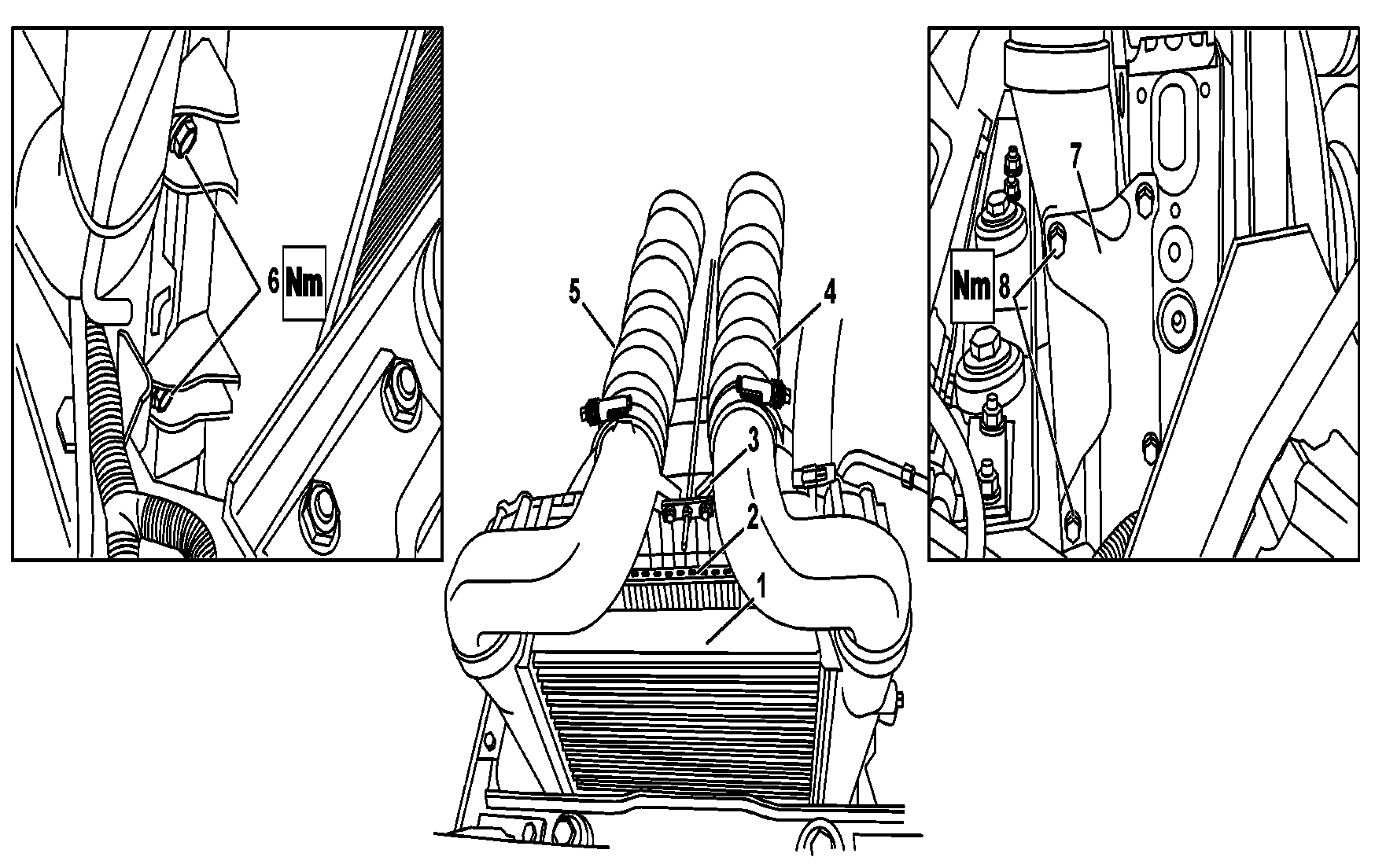

B09.41-0024-08
1 | Radiateur secondaire | 5 | Flexible de sortie (noir) | |
2 | Radiateur | 6 | Vis du refroidisseur final du côté droit du véhicule | |
3 | Support de câble de serrage | 7 | Support de fixation du refroidisseur final | |
4 | Flexible d'entrée (rouge) | 8 | Vis du refroidisseur final du côté gauche du véhicule |
| Déposer, poser | ||
Avertissement | Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure par contusions et brûlures au cours des interventions durant le démarrage et lorsque le moteur tourne | Caler le véhicule pour l'empêcher d'avancer de lui-même. Porter des vêtements de travail fermés et bien ajustés. Ne pas toucher les pièces brûlantes ou en rotation. | |
1 | Débrancher le câble de masse de la batterie ou couper l'interrupteur principal | Desserrer la vis du câble de masse sur le longeron en évitant de débrancher les cosses de batterie. | |
2.1 | Basculer le capot moteur | Camions | |
. | |||
2.2 | Ouvrir la trappe d'accès au moteur | Autobus | |
Voir les instructions du carrossier. | |||
Pour les autobus, l'accès pour la réalisation des travaux de maintenance et des réparations diffère selon la version / le fabricant de la carrosserie. | |||
3 | Desserrer le câble de serrage et démonter le support (3) avec le flexible d'entrée (4) (rouge) et le flexible de sortie (noir) (5) | Lors de la pose, régler légèrement le câble de serrage après avoir serré les colliers (4, 5). | |
Pose: Contrôler les flexibles et les colliers, les remplacer le cas échéant. | |||
.Fixation colliers de serrage pour flexible d'arrivée et d'écoulement | |||
4 | Démonter les vis (8) de fixation du refroidisseur final (1) sur le refroidisseur (2) du côté gauche du véhicule | Fixation radiateur secondaire sur support/radiateur moteur | |
5 | Démonter les vis (6) de fixation du refroidisseur final (1) sur le refroidisseur (2) du côté droit du véhicule | Fixation radiateur secondaire sur support/radiateur moteur | |
6 | Déposer le refroidisseur final (1) | Déposer, poser le radiateur | |
. | |||
Avant de monter le refroidisseur final, vérifier que le système de refroidissement est en parfait état. Nettoyer ou remplacer le refroidisseur le cas échéant. | |||
Pose: Contrôler que le refroidisseur final est étanche et qu'il n'est pas endommagé, le nettoyer ou le remplacer le cas échéant. | |||
7 | Effectuer la pose dans l'ordre inverse | Pose: Remplacer les colliers en plastique sectionnés lors de la dépose. |
Documents référencés
- ar2000b1030a
- ar2020b3865c
- ar8840b1000a
- as0000z000501a Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure par contusions et brûlures au cours des interventions durant le démarrage et lorsque le moteur tourne
