Nettoyer le filtre à liquide de refroidissement

AP20.00-T-2030CA

Nettoyer le filtre à liquide de refroidissement

23.5.02



Dépose

1

Ouvrir le volet de maintenance

sur

Type 613.367 : volet compartiment moteur arrière droit,

Type 613.368 : à gauche derrirèe l'essieu arrière.

2

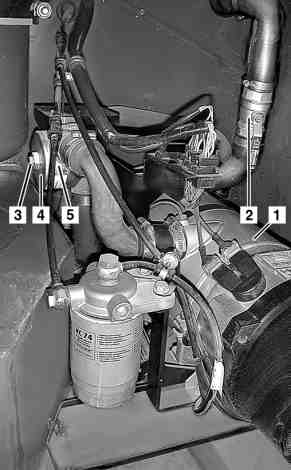

Désactiver le chauffe-eau (1) et l'allumage

 Voir les instructions d'utilisation

3

Fermer la valve de barrage du liquide de refroidissement (2)

Danger !

Risque de brûlure de la peau et des yeux par les projections de liquide de refroidissement brûlant. Risque d'intoxication par ingestion de liquide de refroidissement

Ouvrir le système de refroidissement seulement si le liquide de refroidissement a une température inférieure à 90 °C. Dévisser lentement le bouchon et laisser la pression s'échapper. Ne pas verser le liquide de refroidissement dans des réservoirs destinés à l'eau potable.

Porter des gants de protection, des vêtements de protection et des lunettes de protection.

AS20.00-Z-0001-01A

4

Dévisser la vis (3)

5

Dévisser le couvercle (4)

 Récupérer le liquide de refroidissement qui s'écoule (env. 1,5l)



Nettoyer

6

Retirer l'élément filtrant et le nettoyer

 Rincer l'élément filtrant à l'eau courante.



Contrôler

7

Contrôler l'état de l'élément filtrant, le remplacer s'il est endommagé



Repose

8

Visser le couvercle (4)

 Graisser légèrement le joint torique.

9

Mettre la vis (3) en place et la visser

 Remplacer le joint

10

Ouvrir la valve de barrage du liquide de refroidissement (2)

 Contrôler l'étanchéité du bo^îtier de filtre à liquide de refroidissement (5)

11

Rectifier le niveau de liquide de refroidissement dans le réservoir de compensation.
