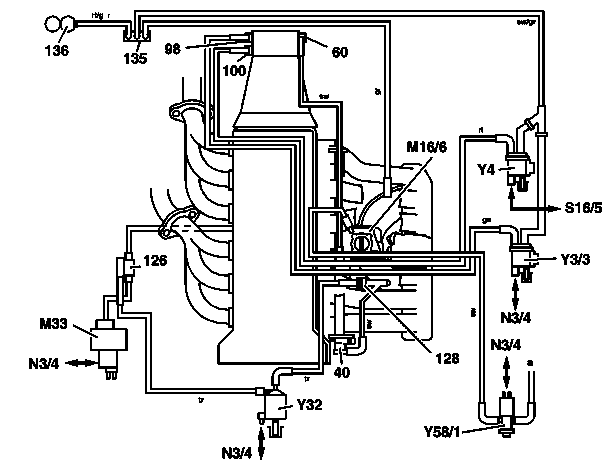

PP07.51-P-5000DE | Pneumatiikkakaavio (HFM) | 12.8.96 |
MOOTTORI 104.945 TYYPISSÄ 210.053
MOOTTORI 104.995 TYYPISSÄ 210.055
ei kun KOODI (498) Japani-malli
ei kun KOODI (491) USA-malli
P14.00-0214-06
40 Kalvopaineensäädin
60 Tasauspaineen alipainerasia
98 Kytkentäpistekohotuksen alipaine-elementti
100 S- ja E-ajo-ohjelman alipaine-elementti
126 Ilmankatkaisuventtiili
128 Takaiskuventtiili (alipaine)
135 Takaiskuventtiili (alipaineensaanti)
136 Alipainesäiliö
M16/6 Tyhjäkäyntisäädön (LLR) säädinosa
M33 Sähköinen ilmapumppu
N3/4 HFM-ohjainlaite
S16/5 2. ajo-ohjelman katkaisin
Y3/3 Kytkentäpistekohotuksen vaihtoventtiili
Y4 2. ajo-ohjelman vaihtoventtiili
Y32 Ilmapumpun vaihtoventtiili
Y58/1 Regeneroinnin vaihtoventtiili
a Aktiivihiilisäiliöön
Viitatut asiakirjat
- gf0751p3004d
- gf1430p3012d Toiminta: ilmapuhallus
- gf4730p3013l
