Funcionamiento de la servodirección de un circuito en el ángulo de orientación derecho

B46.20-0042-05

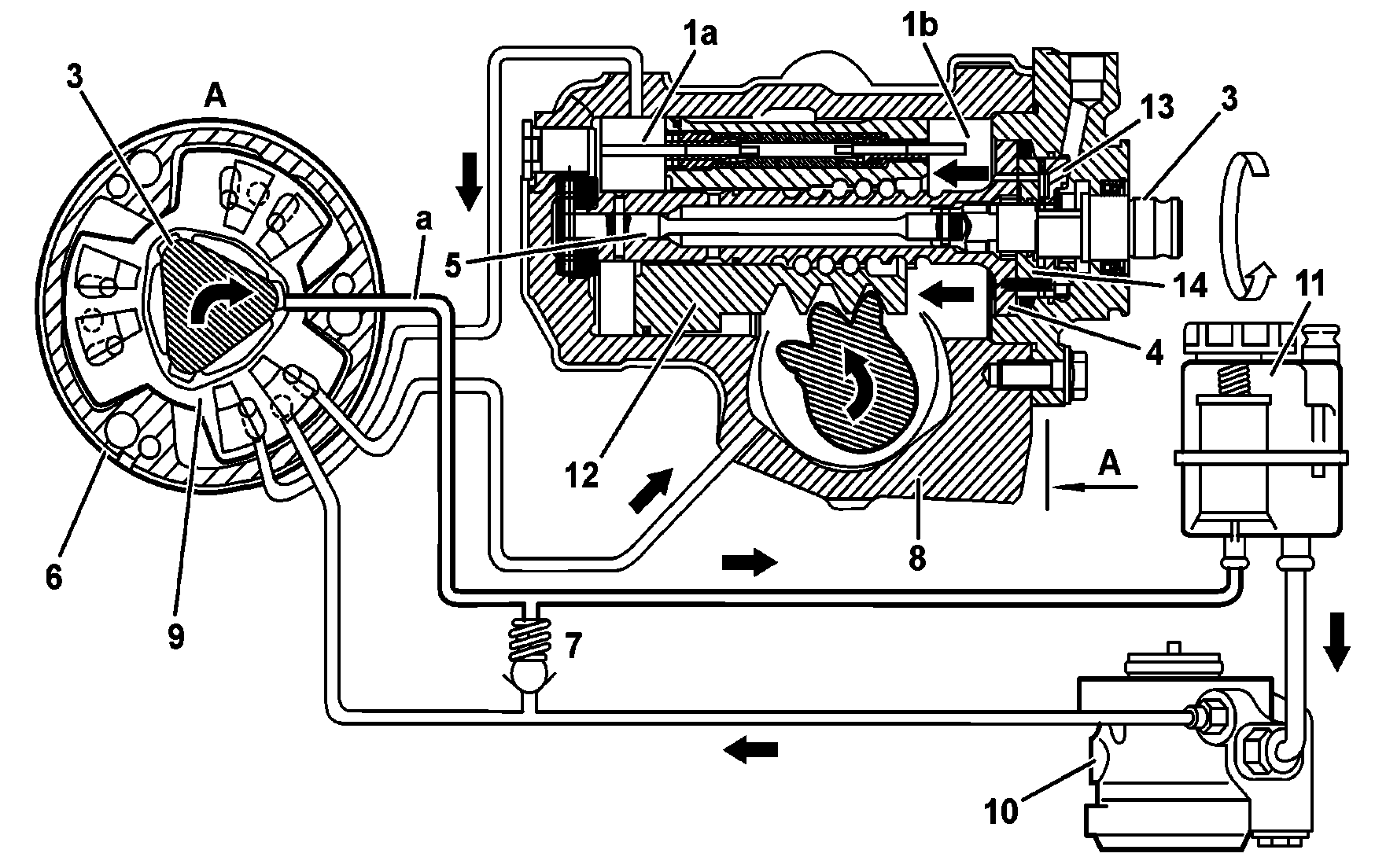

Esquema de la dirección hidráulica de un circuito al girar a la derecha (caja de dirección del lado izquierdo)

1a, 1b Válvula limitadora de curso

3 Árbol primario

4 Sinfín de la dirección

5 Barra de torsión

6 Válvula estrella

7 Válvula limitadora de presión

8 Caja de dirección

9 Rotor

10 Bomba de la dirección hidráulica

11 Depósito de aceite hidráulico

12 Émbolo de trabajo

13 Tapa de distribución - arriba

14 Tapa de distribución - abajo

A Válvula estrella en corte

a Ranura de retorno

B46.20-0043-04

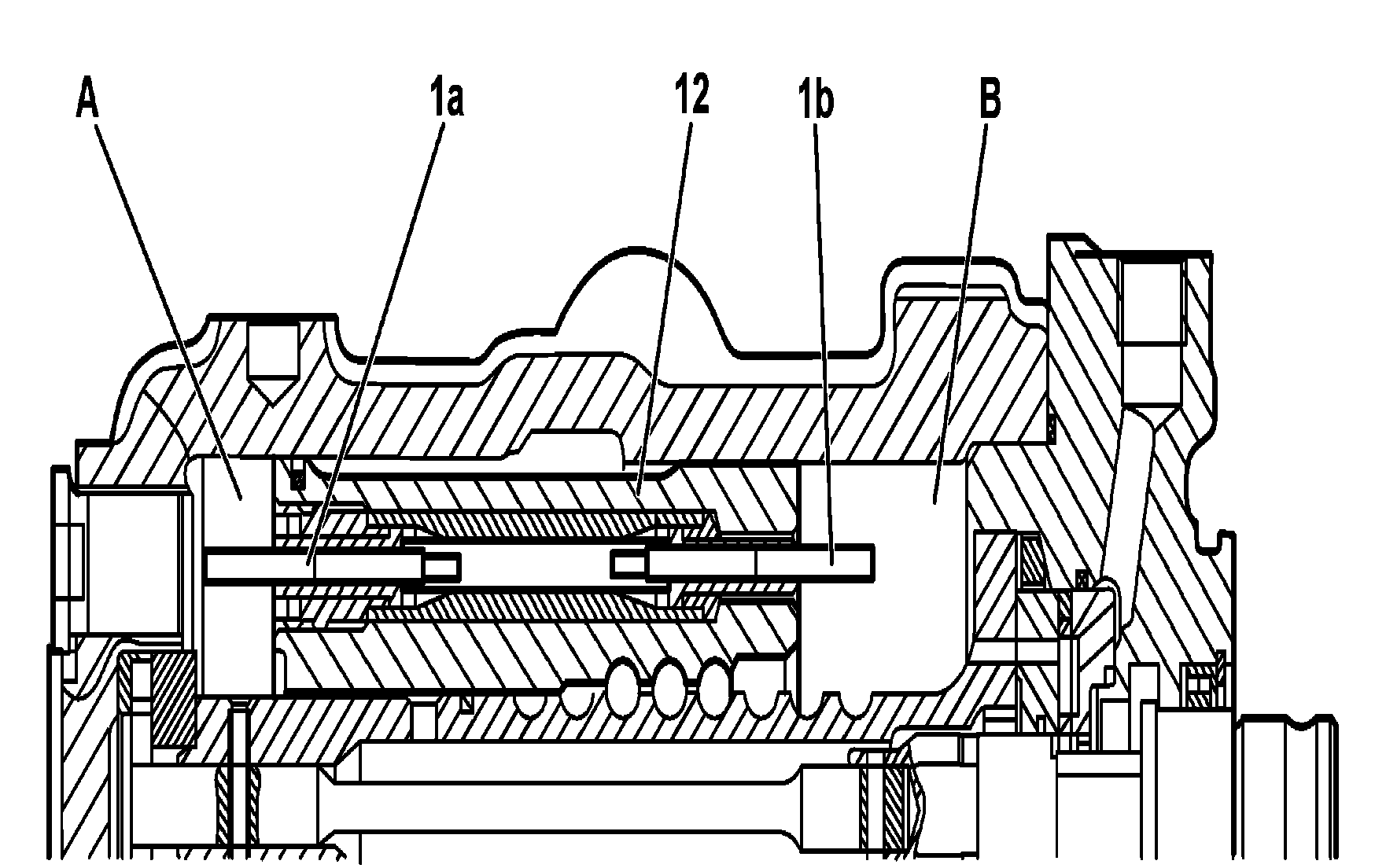

Válvula limitadora de curso en posición de marcha hacia la derecha (caja de dirección del lado izquierdo)

1a, 1b Válvula limitadora de curso

12 Émbolo de trabajo

A Cámara de trabajo inferior

B Cámara de trabajo superior

Funcionamiento

Al girar la dirección hacia la derecha, el émbolo de trabajo (12) con rosca del sistema de esferas recirculantes a la izquierda (volante a la izquierda) se desplaza mecánicamente hacia la cámara de trabajo inferior (A).

Para equilibrar hidráulicamente el desplazamiento mecánico del émbolo de trabajo (12), se empuja el aceite hacia la cámara de trabajo superior (B).

En la transmisión del giro del volante al árbol primario (3) o viceversa, la barra de torsión (5) de la caja de dirección (8) se deforma elásticamente (torsión), de modo que haya un movimiento relativo entre el rotor (9) y las tapas de distribución (13, 14). Así, las aristas de distribución del rotor (9) se desajustan de la posición central (neutra) respecto a las aristas de distribución de las tapas de distribución (13, 14).

Al girar la dirección hacia la derecha (volante a la izquierda), se abre el paso de distribución de aceite hacia la cámara de trabajo superior (B) según el grado de giro del volante de la dirección y permite el flujo de aceite hacia la cámara superior.

Al mismo tiempo, el paso de retorno de aceite de la cámara de trabajo superior (B) se reduce o se cierra según el grado de giro del volante de la dirección generando la presión necesaria en la cámara superior.

Se impulsa el aceite de la cámara de trabajo inferior (A), por el movimiento del émbolo de trabajo (12), hacia el paso de retorno de aceite de la cámara de trabajo inferior y fluye, por el tubo de retorno de aceite, hacia el depósito de la dirección hidráulica (11).

La presión generada en la cámara de trabajo superior (B) actuando en el émbolo de trabajo (12) proporciona el auxilio hidráulico de la dirección.Con el movimiento del émbolo hacia la cámara de trabajo inferior (A), (giro hacia la derecha-volante a la izquierda), la válvula limitadora de curso (1a) se activa en el momento que apoya en el tope inferior y, así, permite que el aceite fluya de la cámara de trabajo superior (B) hacia la cámara de trabajo inferior (A) y hacia el tubo de retorno de aceite a través de la válvula estrella.La presión de aceite en la cámara de trabajo superior (B) se reduce proporcionalmente.
