GF46.20-B-2103C | Válvula de limitación final - Disposición/Tarea/Estructura/Funcionamiento | 22.02.16 |
Caja de la dirección 765.810

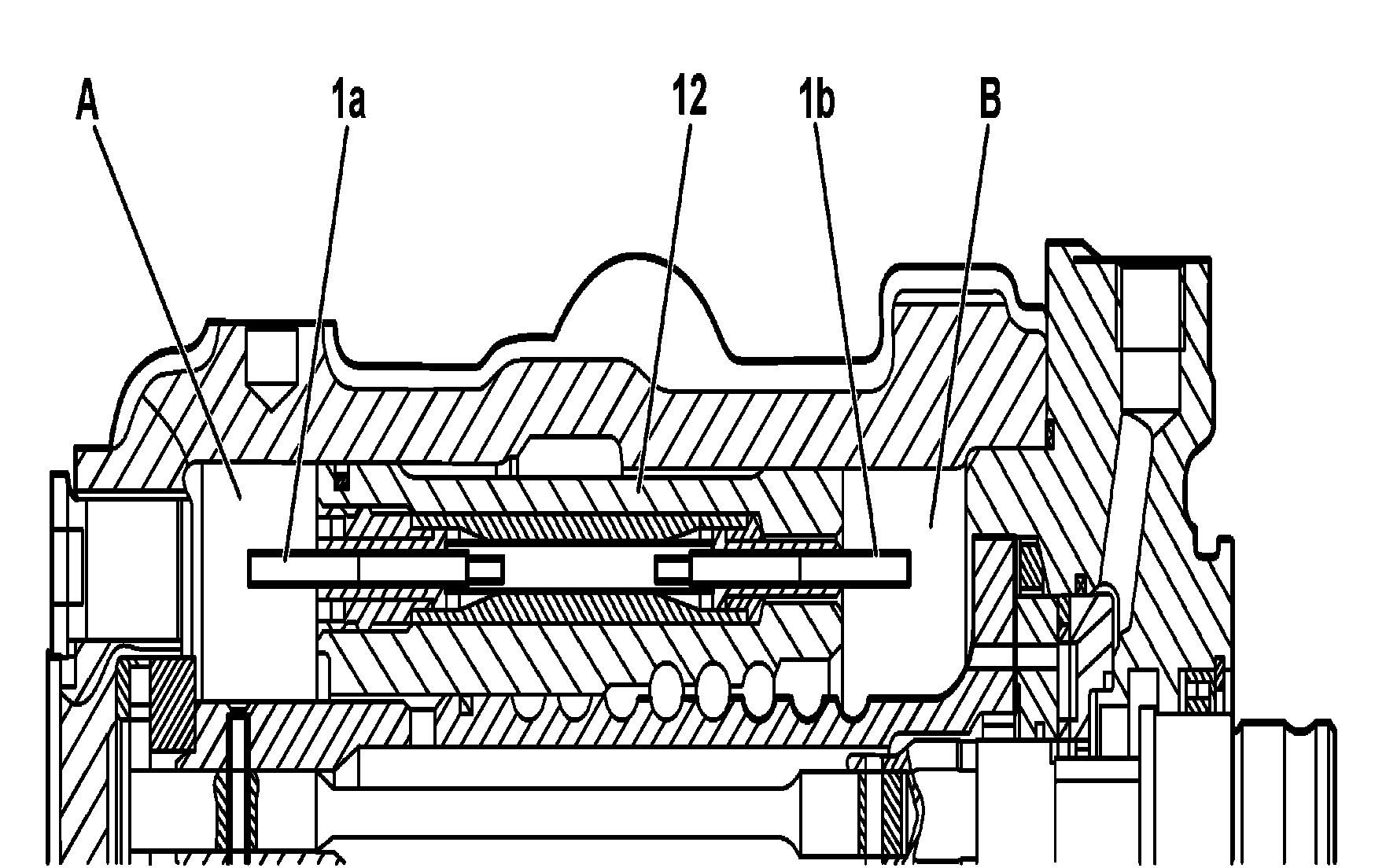

B46.20-0037-04
Válvulas limitadoras de curso fechadas
A, B Câmaras de trabalho
1a, 1b Válvulas limitadoras de curso
12 Êmbolo de trabalho
Válvula limitadora de curso - Finalidade | Aliviar a pressão de operação no limite de curso do êmbolo de trabalho evitando sobrecarga nos componentes da direção. | ||
Válvula limitadora de curso - Disposição | As válvulas limitadoras de curso estão dispostas em um alojamento no êmbolo de trabalho da caixa de direção. | ||
| Válvula limitadora de curso - Função |
Documentos referenciados
- gf4620b210302c Funcionamiento de la válvula limitadora final
