AR32.22-D-2005A | Desmontar y montar la válvula reguladora del nivel del eje trasero | 25.6.96 |
MODELO 668, 670 con CÓDIGO (CE2) Suspensión neumática trasera
D32.22-0005-09

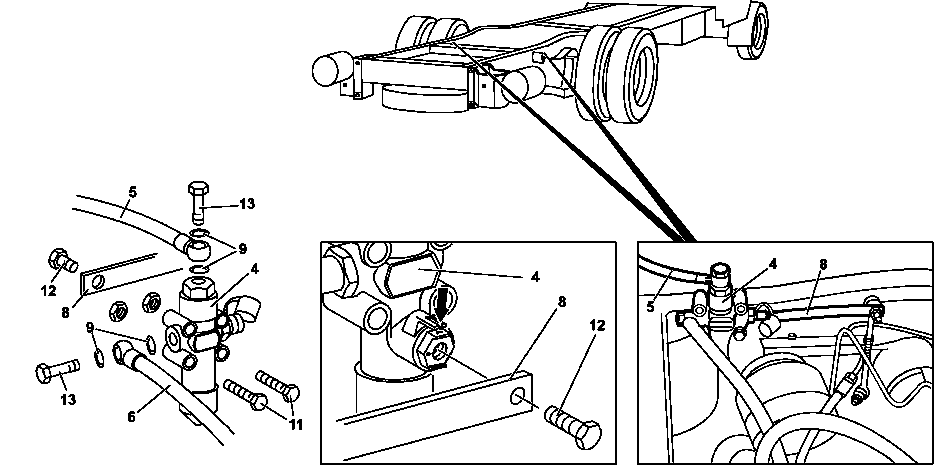

Representado: en el lado izquierdo del vehículo, lado derecho análogo.
4 Válvula reguladora del nivel
5 Tubería de presión al depósito del sistema
6 Tubería de presión a la cámara de aire
8 Palanca de accionamiento
9 Anillos de estanqueización
11 Tornillos de fijación de la válvula reguladora del nivel
12 Tornillo de fijación de la palanca de accionamiento
13 Tornillos huecos
| Desmontaje, montaje | ||
1 | Dejar sin presión a la suspensión neumática. | Para ello, soltar la tubería de presión (5) hacia el depósito del sistema y la tubería de presión (6) hacia la cámara de aire en la válvula reguladora del nivel (4) hasta que escape la presión. | |
2 | Desenroscar la tubería de presión (6) a la cámara de aire en la válvula reguladora del nivel (4). | Montaje: renovar las juntas anulares (9). No confundir lado izquierdo / derecho de la tubería de presión (6). | |
3 | Desenroscar la tubería de presión (5) hacia el depósito del sistema en la válvula reguladora del nivel (4). | Montaje: renovar las juntas anulares (9). | |
4 | Desenroscar la palanca de accionamiento (8) de la válvula reguladora del nivel (4). | Montaje: colocar la palanca de accionamiento (8) de tal manera en la guía, que indique en dirección de la flecha. | |
5 | Desenroscar y desmontar la válvula reguladora del nivel (4). | ||
6 | El montaje se efectúa en orden inverso. | ||
7 | Comprobar la estanqueidad de la suspensión neumática. | ||
8 | Comprobar el nivel del vehículo y, si es necesario, ajustarlo. |
