Desmontar y montar la válvula de protección del acoplamiento del embrague

AR25.20-B-0140E

Desmontar y montar la válvula de protección del acoplamiento del embrague

22.02.16



Remover y montar

 La tubería hidráulica que se describe aquí es básica, podrá presentar pequeñas diferencias en la extensión y en la forma de fijación de los tubos según el tipo de vehículo.

 La tubería de poliamida se fabrica bajo normas rígidas de calidad. Ofrece gran resistencia y facilidad de manipulación. Sin embargo, no se la debe doblar excesivamente ni permitir que roce en cantos vivos.

1

Desconectar la llave general

2

Abrir el capó

¡Peligro!

Riesgo de envenenamiento por ingestión del líquido de freno

Riesgo de lesión por el contacto de la piel y de los ojos con el líquido de freno

Drenar y almacenar el líquido de freno sólo en el envase original. Usar ropa y anteojos de protección.

AS42.50-B-0001-01A

3

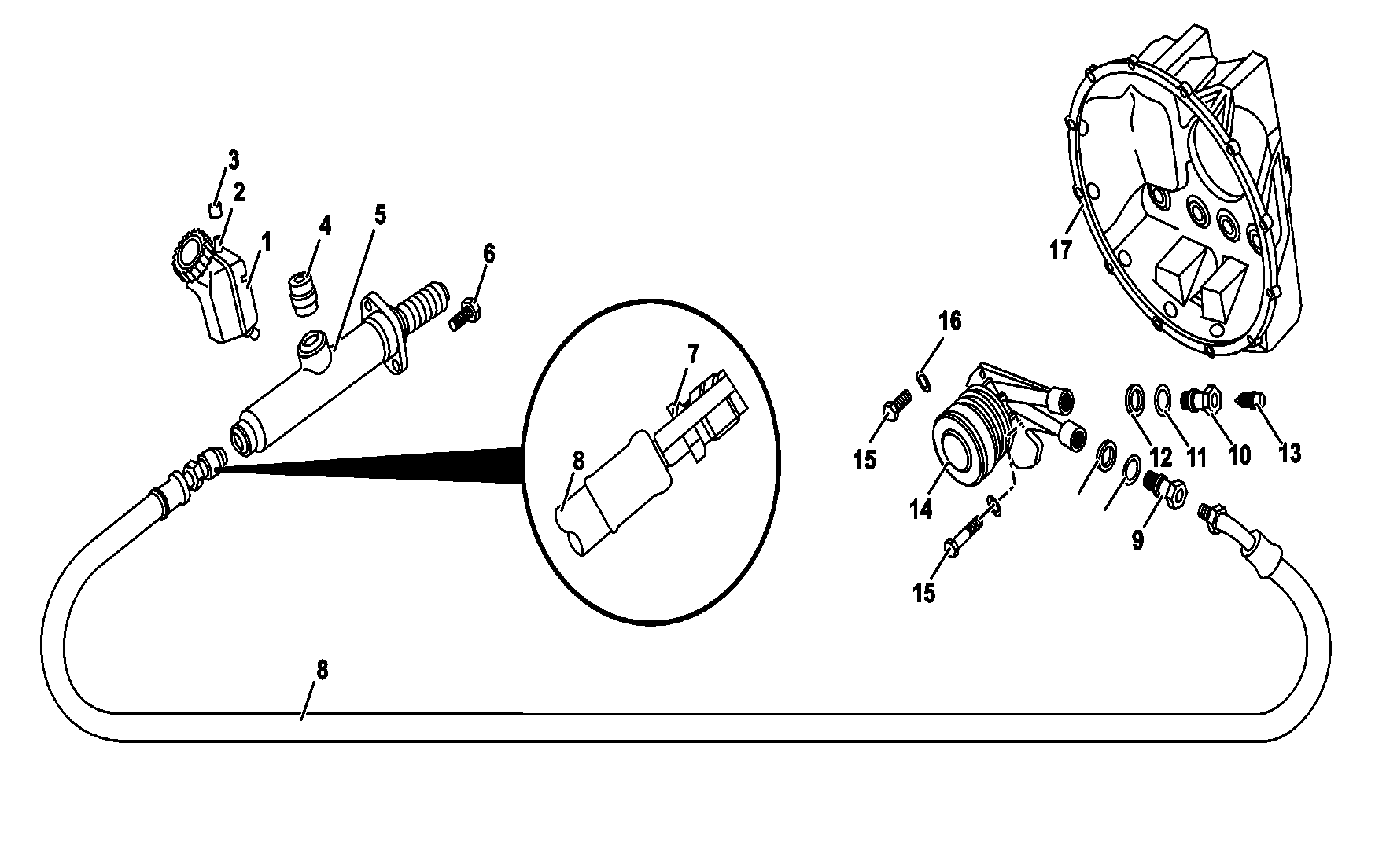

Remover por succión el líquido del depósito hidráulico (1). Usar un equipo de purga para remover totalmente el líquido hidráulico de la tubería



 Recoger el líquido de freno en un recipiente adecuado y eliminarlos de manera ecológicamente correcta.

 No se debe reutilizar jamás, el líquido de freno después de haberlo removido.

4

Cortar las abrazadera plásticas que fijan la tubería (8) en el fajo de la parte delantera

Montar: Acomodar la tubería (8) del fajo junto con las demás tuberías en toda su extensión. Colocar abrazadera as nuevas para fijar el fajo formado por las tuberías.

5

Desprender la conexión (7) del cilindro emisor (5), y soltar el tubo de poliamida (8) en la parte delantera

¡Peligro!

Riesgo de lesión por atrapamiento y aplastamiento al inclinar la cabina

Durante la inclinación de la cabina hacia la adelante y hacia atrás, no se debe entrar en la zona de inclinación, y se deben tomar las medidas preventivas para impedir que entren personas no autorizadas. Siempre inclinar la cabina hasta su posición final y bloquearla con el dispositivo de seguridad.

AS60.80-B-0001-01A

6

Inclinar la cabina

AR60.80-B-0010A

7

Desprender la conexión de la tubería de poliamida (8) de la extremidad inferior en la conexión de entrada (9) al dispositivo de accionamiento

 Girar la tuerca macho de la tubería (8) en el tubo de conexión (9).

8

Cortar las abrazadera plásticas que fijan la tubería (8) en el fajo de la parte central

Montar: Acomodar la tubería y colocar nuevas abrazaderas plásticas.

9

Remover la tubería (8) con cuidado sin doblarla

Montar: Previamente hay que fijar la tubería (8) en el cilindro, emisor (5) y en el tubo de conexión (9),para que no quede doblada ni forzada.

10

Remover el purgador (13), el tubo de conexión (9), el tubo de purga (10), los anillos de protección (12) y de sellado (11)

Montar: Montar anillos de sellado y de protección nuevos.



Limpiar

11

Limpiar todos los componentes con alcohol de farmacia, incluso la tubería

 No se deben limpiar los componentes hidráulicos con nafta, kerosén o diesel. Productos derivados de petróleo causan daños a los componentes de goma.

 Aplicar aire comprimido seco y limpio en las tuberías. En caso de que permanezcan en stock hay que bloquear sus extremidades con tapones plásticos adecuados.



Verificar

12

Verificar el estado de la tubería (8) y de los componentes de sellado en general

Reemplazar: La tubería cortada o deformada, si la misma presenta conexión en mal estado o deterioradas. Todas las abrazadera as plásticas de fijación. Anillos de sellado y protección (11) y (12) del tubo de conexión (9) y de purga (10). Filtro o depósito deteriorado. Si es necesario, reemplazar el purgador (13) con la tapa de protección.

13

Invertir el orden al montar

14

Repostar el depósito hidráulico con líquido de freno nuevo

 Usar el líquido de freno especificado.

*BR00.45-B-1011-06A

15

Purgar el sistema hidráulico

AR25.20-B-0070B

16

Verificar la hermeticidad

17

Verificar que el embrague funcione perfectamente

Número

Denominação

Número de pedido

BR00.45-B-1011-06A

Líquido de frenos conforme DBL 7760.30 (DOT 4)

-
