Desmontar, montar las bobinas de encendido

AR15.12-B-2003A

Desmontar, montar las bobinas de encendido

15.11.2019

motor

376.922 en el modelo 382.068

motor

376.926 en el modelo 382.010

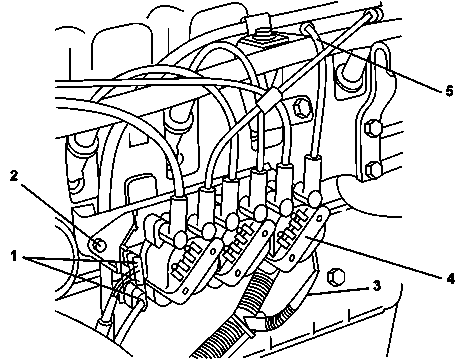

1

Sensor

2

Tornillo de fijación

3

Sensor

4

Conjunto bobina de ignición

5

Cable de bujías

 

Desmontar, montar

 Peligro

Peligro de explosión debido a la salida de gases inflamables o por sobrecalentamiento de los depósitos de gas. Peligro de lesión por quemaduras en la piel y los ojos. Peligro de congelación de partes del cuerpo por salida de gas y por el contacto con componentes que conduzcan gas al vaciar depósitos de gas comprimido. Peligro de intoxicación o de asfixia debido a la inhalación de gases.

Eliminar las fuentes de ignición.
Usar ropa protectora, guantes de seguridad y gafas protectoras.
Cerciorarse de que haya suficiente ventilación.
Para trabajos en el vehículo a temperaturas ambiente superiores a 60 °C se deben desmontar todos los depósitos de gas.

AS00.00-Z-0018-01A

 Peligro

Peligro de muerte ante trabajos en componentes y sistemas con tensión alterna U >= 30 V (AC) o tensión continua U >= 60 V (DC)

No tocar los componentes y cables conductores de tensión que estén dañados o defectuosos, ni los cables y conexiones eléctricas sin aislar.

AS00.00-Z-0035-01A

1

Desconectar la llave general o desconectar el cable negativo de la batería.

2

Soltar los sensores (1) y (3) del conjunto de bobina de ignición (4).

3

Desconectar los cables de bujías (5).



GF15.10-B-3102-01A

 Observar la posición correcta de montaje de los cables de bujía.

 Revisar los cables de bujías, cuanto a eventuales daños, y si es necesario reemplazarlos.

4

Soltar los tornillos (2) de fijación y remover el conjunto de bobina de ignición (5).

 Fijación de la bobina de ignición

*BA15.10-B-1002-01A

5

Invertir el orden al montar.

 Sistema de encendido

Número

Denominación

Motor 376.922/925/926/927

BA15.10-B-1002-01A

Fijación de la bobina de ignición

8.8

Nm

25

10.9

Nm

35
