AR09.41-B-6817F | Desmontar y montar el refrigerador del aire de sobrealimentación | 22.02.16 |
Motor de combustión interna 457 con Vehículo 696.080, 696.090, 696.365, 696.369
Motor de combustión interna 457.931 con Vehículo 696.367
B09.41-0033-06

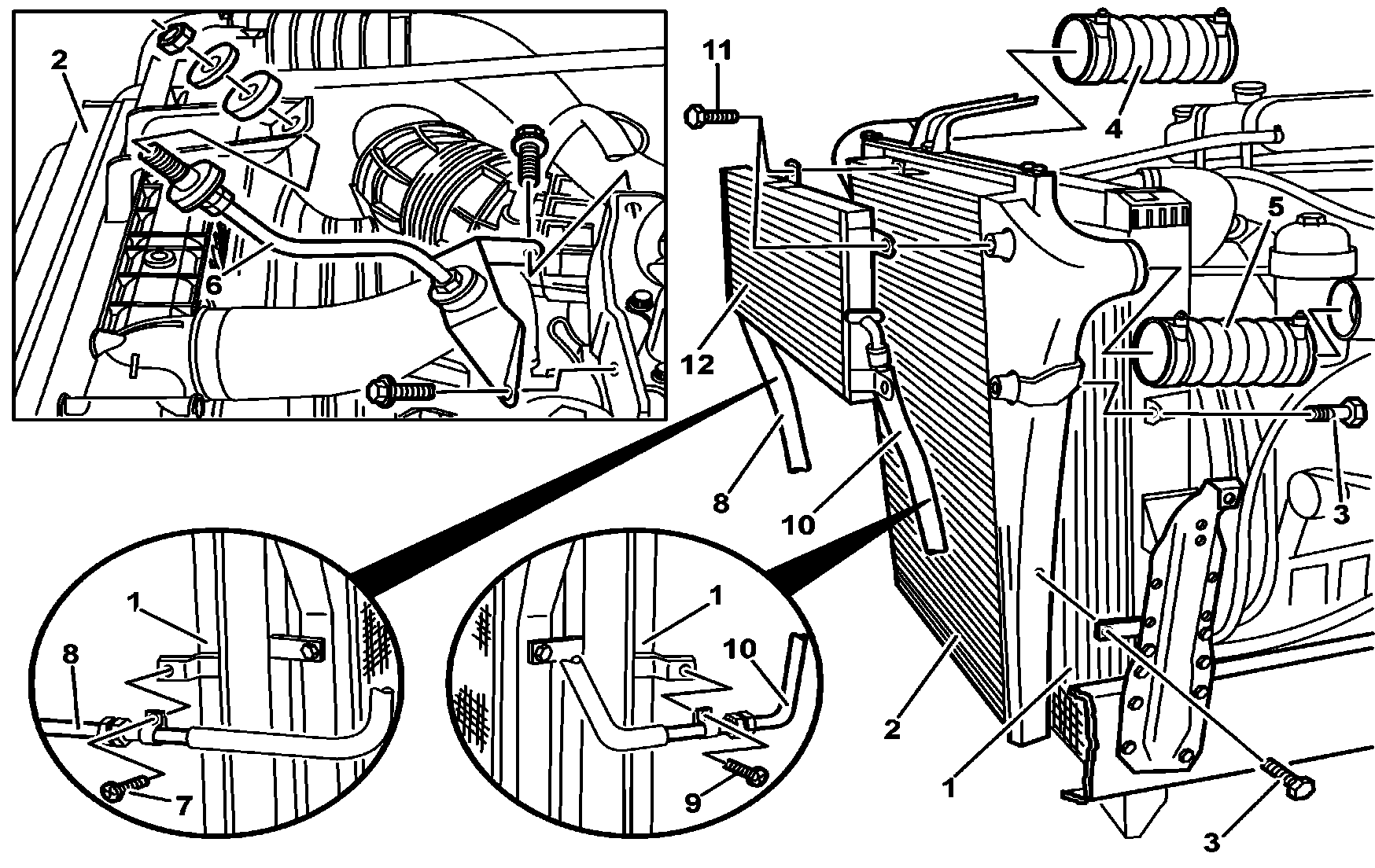

1 Radiador
2 Postresfriador de aire
3 Tornillo de fijación del postresfriador
4 Manguito flexible del postresfriador de aire (rojo)
5 Manguito flexible del postresfriador de aire (negro)
6 Tirante de contención
7 Tornillos de fijación de la abrazadera de la tubería del aire acondicionado
8 Tubería del aire acondicionado
9 Tornillos de fijación de la abrazadera de la tubería del aire acondicionado
10 Tubería del aire acondicionado
11 Tornillos de fijación del radiador del aire acondicionado
12 Radiador del aire acondicionado
| Desmontar y montar | ||
1 | Desconectar la llave general o el cable negativo de la batería | ||
¡Peligro! | Peligro de daños personales y materiales al bascular y retornar el capó del motor | Cerciorarse que el área de basculamiento y retorno del capó esté libre de objetos y personas. Bascular el capó y bloquearlo con el vástago de seguridad. | |
2 | Bascular el capó del motor | ||
3 | Retirar los manguitos flexibles (4) y (5) del postresfriador de aire | Montar: Comprobar el estado de las abrazaderas y de los manguitos (4) y (5) reemplazarlos si es necesario. Prestar atención para no invertir los manguitos. Entre el turbocompresor y el postresfriador deberá ser montado el manguito rojo (4). | |
Indicaciones para el montaje de los manguitos del postresfriador de aire. | |||
| |||
4 | Retirar el tirante de contención (6) | ||
5.1 | Retirar los tornillos (7) y (9) de fijación de las abrazaderas de los manguitos (8) y (10) en el radiador (1) | Vehículos con aire acondicionado. | |
6.1 | Retirar los tornillos (11) de fijación del radiador de aire acondicionado (12) en el postresfriador (2). | Vehículos con aire acondicionado. No desconectar las tuberías del aire acondicionado. Alejar con mucho cuidado el radiador (12) del postresfriador (2). | |
7 | Retirar los tornillos (3) de fijación del postresfriador (2) en el radiador (1) | Durante la retirada de los tornillos (3), sustentar el postresfriador (2), para evitar su caída y daños. | |
| |||
8 | Desmontar el postresfriador (2) | Cuidado para no damnificar el postresfriador (2), el radiador (1) y las tuberías y el radiador (12). | |
9 | Comprobar el estado del postresfriador (2) | En el caso de suciedad o daños, efectuar las reparaciones. | |
10 | Comprobar el estado del radiador (1) y de las mangueras del sistema de refrigeración | ||
11 | Efectuar el montaje en el orden inversa de operaciones |
