AR09.41-B-6817D | Desmontar y montar el refrigerador del aire de sobrealimentación | 22.02.16 |
Motor de combustión interna 475 con Vehículo 695.034, 695.051
Motor de combustión interna 476 con Vehículo 695.024, 695.052
B09.41-0042-01
B09.41-0043-01

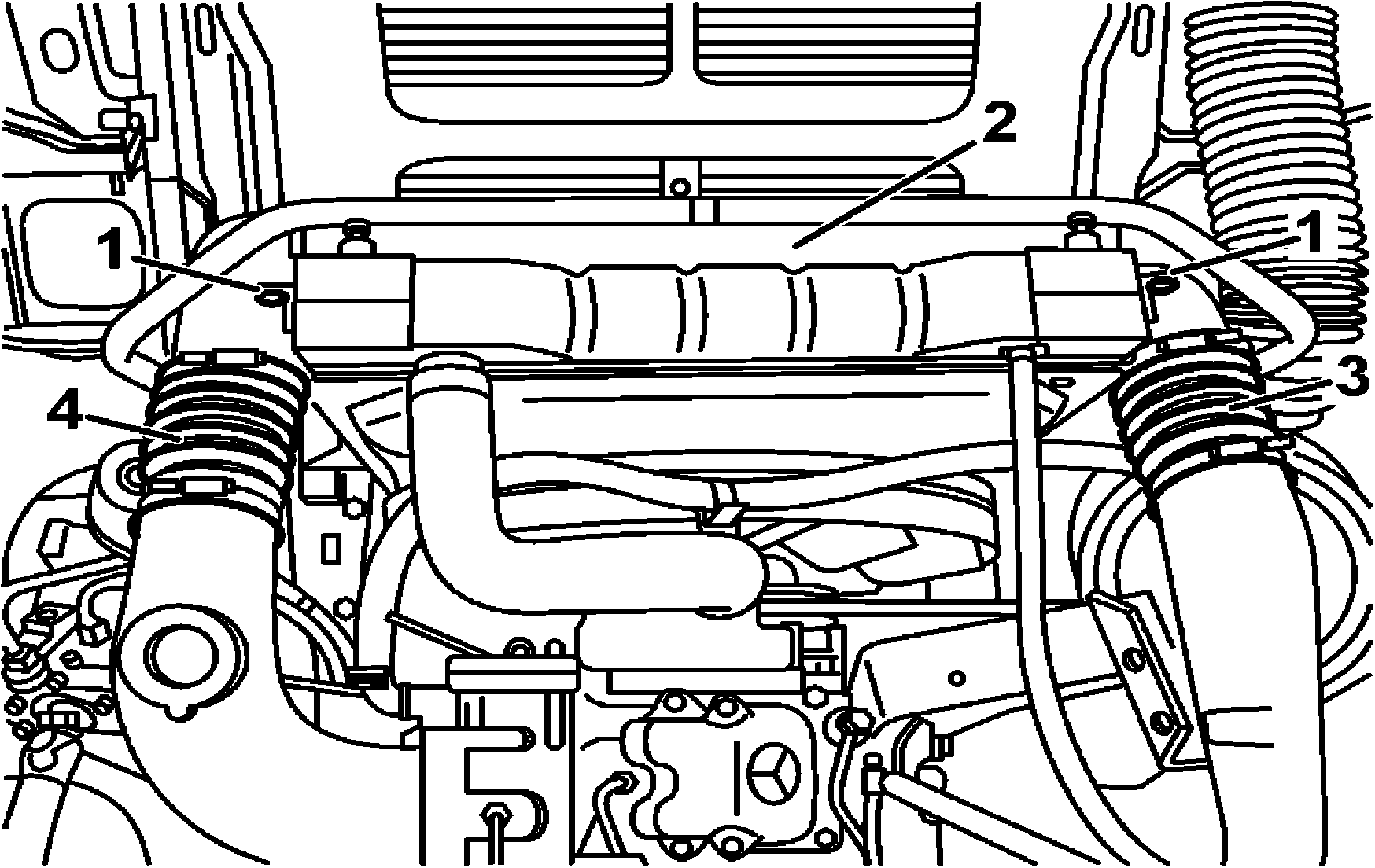

1 Tornillos de fijación del lado izquierdo y derecho - parte superior
2 Postresfriador
3 Manguito flexible de entrada (rojo)
4 Manguito flexible de salida (negro)

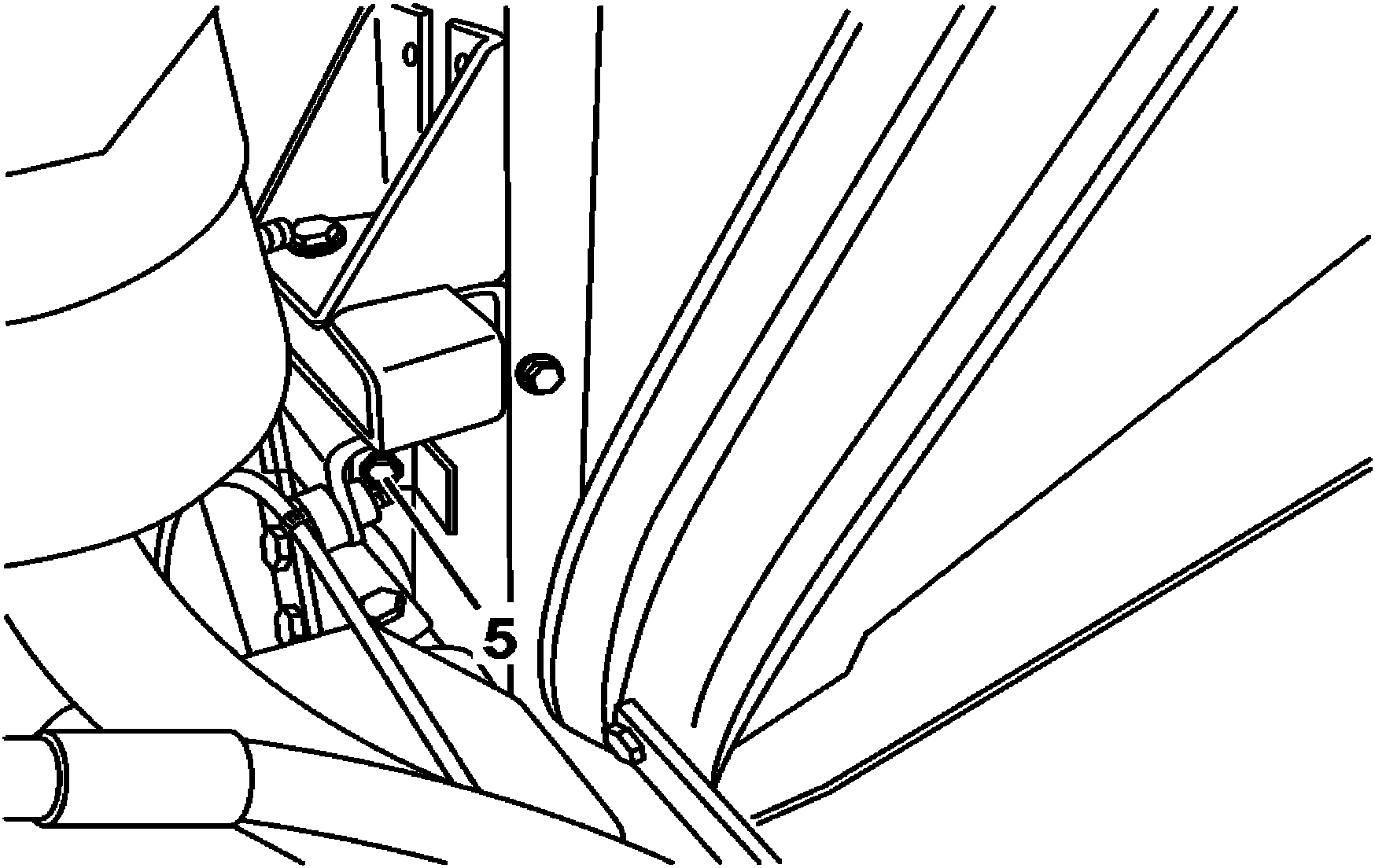

5 Tornillos de fijación del postresfriador del lado izquierdo y derecho del vehículo - parte inferior
| Desmontar y montar | ||
¡Peligro! | Peligro de daños personales y materiales al accionar el arranque del motor con la caja de cambios engranada. Peligro de daños personales al efectuar trabajos con el motor caliente y en funcionamiento. | Cerciorarse que la caja de cambios esté en la posición neutra.Utilizar ropa apropiada y tener especial cuidado con las partes móviles y calientes del motor. | |
| Todas las abrazaderas plásticas cortadas durante el desmontaje deberán ser substituidas en el montaje. | ||
1 | Desconectar la llave general o desconectar el cable negativo de la batería. | Soltar los tornillos en el larguero evitando la soltura de los bornes. | |
2 | Bascular el capó del motor. | ||
3 | Retirar los manguitos (3 y 4) flexibles de entrada (rojos) y de salida (negro). | Comprobar el estado de las abrazaderas y manguitos o mangueras, si es necesario sustituirlos. | |
| |||
4 | Retirar los tornillos (1 y 5) que fijan el postresfriador. | | |
5 | Desmontar el postresfriador (2). | Montar: Examinar el postresfriador sobre daños y estanqueidad, y si es necesario, limpiarlo o sustituirlo. | |
Antes de montar el postresfriador comprobar si el sistema de refrigeración está en perfectas condiciones. Si es necesario limpiar o sustituir el radiador. | |||
6 | Efectuar el montaje en el orden inverso de operaciones. |
Tubo de aire de sobrealimentación/refrigeración del aire de sobrealimentación
Número | Denominação | Motor 475.9; 476.9 | |||
BA09.41-B-1001-01C | Abrazaderas de entrada y salida del tubo de aire de sobrealimentación y postrefrigerador | Nm | 9 | ||
Radiador del motor, tubos flexibles y tuberías de líquido refrigerante
Documentos referenciados
- ar8840b1000a Abrir el capó, ponerlo en posición vertical y cerrarlo
- as0000b000501a Peligro de accidente por arranque automático con el motor en marcha. Peligro de lesiones por contusiones y quemaduras en caso de realizar manipulaciones durante la operación de arranque o estando el motor en marcha.
