AR09.41-B-1311F | Desmontar, montar el tubo de aire de sobrealimentación | 22.02.16 |
Motor de combustión interna 376.922 con Vehículo 382.068

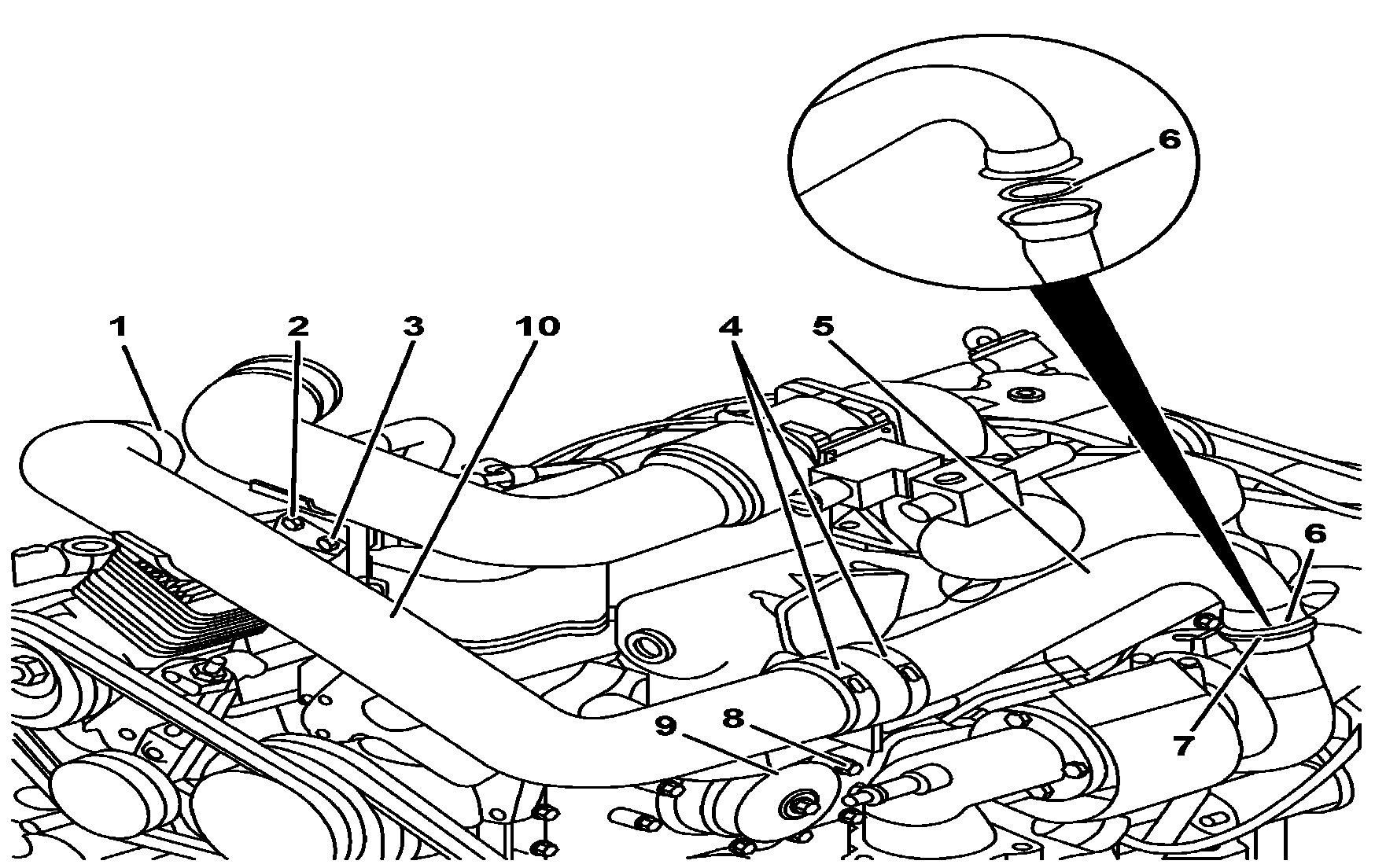

B09.41-0020-12
1 Abrazadera
2 Tuerca
3 Tornillo
4 Abrazadera
5 Tubo de aire de sobrealimentación en el turboalimentador
6 Anillo de sellado
7 Abrazadera
8 Tornillo
9 Soporte
10 Tubo de aire de sobrealimentación
| Remover y montar | ||
¡Peligro! | Medidas de seguridad para ejecutar servicios de mantenimiento en el motor a gas. | ||
¡Peligro! | Medidas de seguridad con el motor en funcionamiento. | ||
1 | Desconectar la llave general o desconectar el cable negativo de la batería. | ||
2 | Remover los tornillos (8) de fijación del tubo de aire (5). | | |
3 | Desprender las abrazaderas (4) y remover la manguera. | Montar: Verificar las abrazaderas y la manguera si presentan daños, y si es necesario reemplazarlas. | |
| |||
4 | Desprender la abrazadera (7) y remover el tubo de aire de sobrealimentación (5) junto con el anillo de sellado (6). | Montar: Colocar el anillo de sellado nuevo lubricado con vaselina neutra. | |
Cerrar la boca del turboalimentador para evitar que entre suciedad. | |||
5 | Desprender la abrazadera (1) de la manguera de unión (roja) al pos-enfriador y desacoplarla. | Montar: Revisar el estado de las mangueras y las abrazaderas, reemplazarlas si es necesario. | |
6 | Remover los tornillos (3), desprender las tuercas (2) y remover el tubo de aire de sobrealimentación (10). | ||
7 | Invertir el orden al montar. | Montar: Todas las tuberías deben estar limpias por dentro y por fuera. | |
8 | Poner en marcha el motor y verificar la hermeticidad. |
Tubo de aire de sobrealimentación/refrigeración del aire de sobrealimentación
Documentos referenciados
- as0000b000501a Peligro de accidente por arranque automático con el motor en marcha. Peligro de lesiones por contusiones y quemaduras en caso de realizar manipulaciones durante la operación de arranque o estando el motor en marcha.
- as0000b001501a Peligro de explosión de botes de spray que están bajo presión
