Arrancador
Número | Denominación | Motor | Motor | ||
BA15.30-P-1002-01I | Tuerca del empalme del borne 30 al arrancador | Nm | 11 | 11 | |
Alternador
Número | Denominación | Motor 134.910/911 135.930/950 | ||
BA15.40-P-1001-01J | Tuerca del borne B+ al alternador | Nm | 14 | |
P01.00-2496-11
Representado en el motor 135.9
1 Desacoplar las uniones eléctricas por enchufe (1, 2).
Montaje: Prestar atención a que las juntas asienten correctamente en las uniones eléctricas por enchufe (1, 2).
2 Desprender las grapas del soporte del juego de cables (6) en la tapa de culata (7).
3 Desconectar los cables eléctricos en el alternador (G2).
4 Desacoplar la unión eléctrica por enchufe (3) y desempalmar el cable a masa (4).
5 Desprender las grapas del soporte del juego de cables (5) en el tubo de admisión (8).
P01.00-2497-04
6 Separar las uniones eléctricas por enchufe (9, 10).
P01.00-2499-11
Representado en el motor 135.9
7 Desacoplar las uniones eléctricas por enchufe (11, 12, 17).
8 Desmontar el soporte (13) en el cambio (16)
9 Desconectar el cable a masa (14) en el cambio (16).
10 Desprender las grapas del soporte del juego de cables (15) en el motor y en el cambio (16).

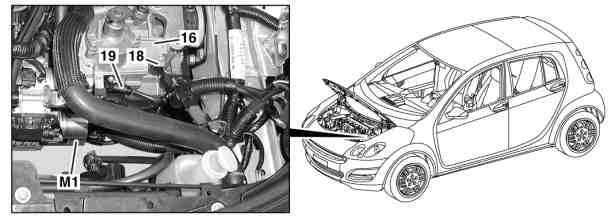

P01.00-2498-04
11 Separar la unión eléctrica por enchufe (19).
12 Desconectar los cables eléctricos en el arrancador (M1).
13 Desmontar el soporte (18) en el cambio (16).
P01.00-2495-06
14 Levantar el vehículo con la plataforma elevadora.
15 Desacoplar las uniones eléctricas por enchufe (20, 21, 22).
16 Desmontar las grapas (flechas).
Montaje: Renovar las grapas (flechas) que estén dañadas.
17 Empalmar en orden inverso.
