Εξαγωγή, τοποθέτηση δοχείου AdBlue

AR14.40-P-2014CDA

Εξαγωγή, τοποθέτηση δοχείου AdBlue

28.06.2019

Κινητήρας

651 στον τύπο 172

με κωδικό U77 (Καθαρισμός καυσαερίων Diesel BLUETEC (SCR))

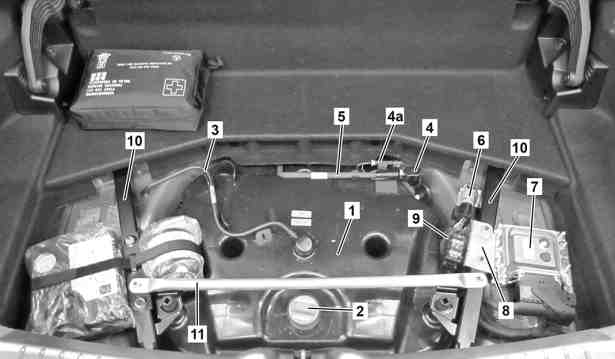

1

Δοχείο AdBlue®

3

Σωλήνας εξαερισμού

4

Σωλήνας AdBlue®

4a

Ηλεκτρική φίσα

5

Σωλήνας AdBlue®

6

Ηλεκτρική φίσα

8

Βάση

9

Σετ ηλεκτρικών καλωδίων

10

Ράβδοι

11

Ράβδος

 Προσοχή

Κίνδυνος τραυματισμού από κοψίματα ή/και γδαρσίματα από αιχμηρά εξαρτήματα του οχήματος

Να φοράτε πάντοτε γάντια προστασίας όταν εργάζεστε σε τμήματα του οχήματος που έχουν αιχμηρές, τραχιές επιφάνειες.
Να καθαρίζετε τα γρέζια από τη λαμαρίνα επισκευής.

AS00.00-Z-0017-01A

 Προειδοποίηση

Κίνδυνος εγκαύματος κατά τις εργασίες σε σωλήνες AdBlue και σε συνδεόμενα εξαρτήματα. Κίνδυνος τραυματισμού στο δέρμα και τα μάτια κατά το χειρισμό του AdBlue. Κίνδυνος δηλητηρίασης λόγω κατάποσης του AdBlue

Η πλήρωση του AdBlue πρέπει να γίνεται μόνο σε κατάλληλες συσκευασίες. Μόνο αφού εκτονωθεί η πίεση ξεκινήστε τις εργασίες στο σύστημα μετεπεξεργασίας καυσαερίων.

AS14.40-Z-0001-01A

Τεχνική οδηγία

Υποδείξεις για την αποφυγή ζημιών από ακαθαρσίες και ξένα σώματα

AH00.00-P-5000-01A

Τεχνική οδηγία

Οδηγίες για την αποφυγή ζημιών σε ηλεκτρονικά εξαρτήματα λόγω ηλεκτροστατικής εκκένωσης

AH54.00-P-0001-01A

Οδηγίες για τη χρήση, τις ιδιότητες και το χειρισμό του AdBlue

AH14.40-N-0001-01A

 

Αφαίρεση, τοποθέτηση

1

Αδειάστε το δοχείο AdBlue® (1)



000 588 07 82 00 Συσκευή πλήρωσης

WS14.00-P-0014B



000 588 06 98 00 Κάλυμμα

WS98.00-P-0013B



000 588 01 71 00 Αντλία αναρρόφησης

WS14.00-P-0013B

AR14.40-P-2014-02CDA

 Δοχείο AdBlue®

*BF14.40-P-1001-01C

2

Απασφαλίστε και αποσυνδέστε την ηλεκτρική φίσα (6)

3

Απελευθερώστε τη βάση ασφαλειών από τη βάση (8) του εγκεφάλου AdBlue® (N118/5)

4

Αφαιρέστε τη βάση (8) μαζί με τον εγκέφαλο AdBlue® (N118/5) και αφήστε την στο πλάι

 Παξιμάδι βάσης κουτιού ασφαλειών/περιβλήματος φίσας/εγκεφάλου SCR σε πλευρική ράβδο

*BA64.20-P-1003-01I

5

Αφαιρέστε τη ράβδο (11)

 Παξιμάδι μεσαίας ράβδου σε πλευρική ράβδο

*BA64.20-P-1002-01I

6

Αφαιρέστε τις ράβδους (10)

 Βίδα εξαρτήματος ασφάλισης πίσω ενδιάμεσου συνδετικού τμήματος στο πίσω μέρος/αμάξωμα

*BA64.20-P-1005-01I

 Βίδα πλευρικής ράβδου (εσοχή χώρου αποσκευών) στο πίσω μέρος/αμάξωμα

*BA64.20-P-1001-01I

7

Απασφαλίστε και αποσυνδέστε την ηλεκτρική φίσα (4a)

8

Αποσυνδέστε το σωλήνα AdBlue® (4) από τη σύνδεση σωλήνα AdBlue® (5)


Σφραγίστε τους ανοιχτούς εύκαμπτους σωλήνες και τις συνδέσεις.
Διαφορετικά ενδέχεται να προκληθούν ζημίες ή/και δυσλειτουργίες.

 Σετ πωμάτων ασφαλείας

*129589009100

9

Αφαιρέστε τον αγωγό εξαερισμού (3) από το αμάξωμα

10

Αφαιρέστε το δοχείο AdBlue® (1)

11

Αφαιρέστε τη μονάδα προώθησης AdBlue® (A103/2)

Σε περίπτωση αντικατάστασης του δοχείου AdBlue® (1).

AR14.40-P-2021CDA

12

Απελευθερώστε το σετ ηλεκτρικών καλωδίων (9) από τη μονάδα ρεζερβουάρ AdBlue® (A103/1)

Σε περίπτωση αντικατάστασης του δοχείου AdBlue® (1).

13

Τοποθετήστε ακολουθώντας την αντίστροφη σειρά

 Πίσω μέρος

Αριθμός

Ονομασία

Τύπος 172

BA64.20-P-1001-01I

Βίδα πλευρικής ράβδου (εσοχή χώρου αποσκευών) στο πίσω μέρος/αμάξωμα

M5

Nm

6

M8

Nm

20

 Πίσω μέρος

Αριθμός

Ονομασία

Τύπος 172

BA64.20-P-1002-01I

Παξιμάδι μεσαίας ράβδου σε πλευρική ράβδο

Nm

6

 Πίσω μέρος

Αριθμός

Ονομασία

Τύπος 172

BA64.20-P-1003-01I

Παξιμάδι βάσης κουτιού ασφαλειών/περιβλήματος φίσας/εγκεφάλου SCR σε πλευρική ράβδο

Nm

6

 Πίσω μέρος

Αριθμός

Ονομασία

Τύπος 172

BA64.20-P-1005-01I

Βίδα εξαρτήματος ασφάλισης πίσω ενδιάμεσου συνδετικού τμήματος στο πίσω μέρος/αμάξωμα

Nm

10

 Ποσότητα πλήρωσης Diesel Καθαρισμός καυσαερίων BlueTEC (SCR)

Αριθμός

Ονομασία

Τύπος 172

BF14.40-P-1001-01C

Δοχείο AdBlue®

Ποσότητα πλήρωσης

Liter

24,5

Φύλλο

BB00.40-P-0352-01A
