SI82.00-P-0002A | Service-Information: Fehlerhafte Verlegung des Lichtwellenleiter, dadurch Aussetzer und/oder Störgeräusche im Audiosystem | 15.10.08 |
TYP 211
mit CODE (523) Radio MB Audio 20
mit CODE (525) Radio MB Audio 50 APS
mit CODE (819) CD-Wechsler 6fach
mit CODE (819) CD-Wechsler
Arbeits-Nr. der Arbeitstexte bzw. der Standardtexte und Richtzeiten
Sparte | Arb.-Nr. | Arbeitstext | Zeit | Verr.-Nr. | Codewort |
P | 547989 | Massekabel an der Bordnetzbatterie ab- und anbauen (beim Trennen von elektrischen Steckverbindungen) | 005 AW | --- | --- |
P | 827368 | Audio 50 aus- und einbauen | 005 AW | --- | --- |
P | 827507 | CD-Wechsler aus- und einbauen | 007 AW | --- | --- |
P | 681308 | Verkleidung Innenraum am Einstieg hinten links aus- und einbauen, n.B. erneuern | 002 AW | --- | --- |
P | 547941 | Kabelsatz, von:..... bis:..... erneuern | ZM | --- | --- |
Während der Montage im Werk oder nach einem Aus- und Einbau der Headunit oder des CD-Wechslers kann es zu einer fehlerhaften Verlegung des Lichtwellenleiters kommen.
Auch im Bereich des Schwellers hinten links neben der Fondsitzbank kann es auf Grund eines zu geringen Verlegeradius zur Beschädigung des Lichtwellenleiters kommen.
Fehlerbilder können sein:
- MOST knistern (Störgeräusch/Kratzen hörbar)
- System läuft nicht hoch (Striche/MB-Stern im Display)
- Sporadische Aussetzer (Resets)
Die Ursache ist eine fehlerhafte Verlegung des Lichtwellenleiters und/oder dadurch bedingte Beschädigung.
Für diese Reparatur ist keine Freigabe vom Diagnosezentrum COMAND notwendig!
Schadensschlüssel:
54 257 C6
Text im Mitteilungsfeld:"Leitungssatz Lichtwellenleiter geknickt"
Bruchgefahr! Lichtwellenleiter nicht knicken, über scharfe Kanten verlegen oder in kleineren Radien als 25 mm biegen. Zugkräfte auf Inserts dürfen 65 N nicht überschreiten
Lichtwellenleiter nicht quetschen, also nicht mit Schellen oder Kabelbinder zusammendrücken.
1 | Verlegung des Lichtwellenleiters kontrollieren und ggf. richtig stellen | Bei einer Beschädigung des Lichtwellenleiters | |
Lichtwellenleiter aus-, einbauen, erneuern | |||
2 | CD-Wechsler ausbauen | ||
3 | Headunit in den Einbauschacht einschieben | Mit einer Hand durch die Einbauöffnung des CD-Wechslers, den Leitungssatz zusammen mit dem Lichtwellenleiter (MOST) nach links neben die Schachtwand führen. Den Lichtwellenleiter mit großem Radius verlegen. Er darf nicht geknickt werden. | |
4 | CD-Wechsler einbauen |

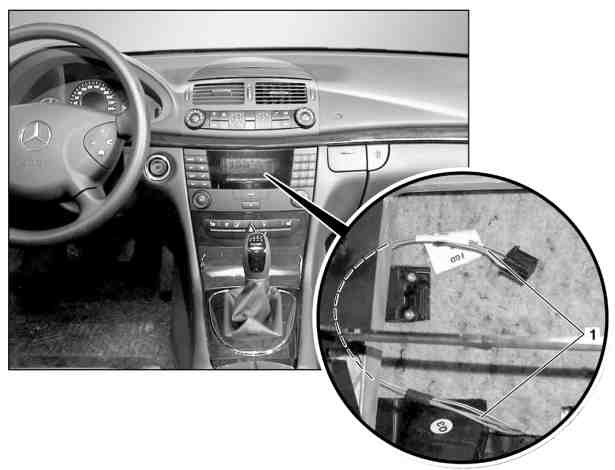

P82.00-2240-06
Verlegung Lichtwellenleiter
P82.00-2241-06
Verlegung Lichtwellenleiter
Referenzierte Dokumente
- ar8264p7508t CD-Wechsler aus-, einbauen
