0566 - Umschaltventil für Frischluft/Umluftklappe aus-, einbauen Klimaanlage Typ 201 bis 08/84

83-566 Umschaltventil für Frischluft/Umluftklappe aus-, einbauen (bis 08/84)

Ausbauen

-------------------------------

1 Ascher mit Gehäuse ausbauen.

2 Radio ausbauen.

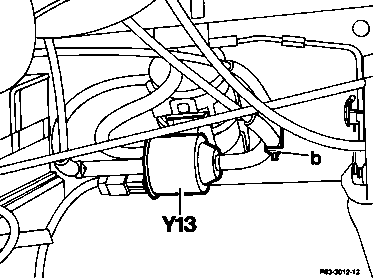

3 2polige Kupplung sowie Unterdruckschläuche vom Umschaltventil (Y13) abziehen.

4 Umschaltventil (Y13) vom Halter abschrauben.

1. Ausführung

2. Ausführung

Einbauen

-------------------------------

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei dürfen die Unterdruckschläuche nicht verwechselt werden (siehe Unterdruck-Funktionsschema 83-500, Abschnitt K).

5 Motor mit Leerlaufdrehzahl laufenlassen und Frischluft/Umluftklappe sowie Umschaltventil (Y13) auf Funktion prüfen.

Funktionsbeschreibung 1. Ausführung

-------------------------------

In spannungslosem Zustand ist der Anschluß 1 abgedichtet. Die Unterdruckanschlüsse 2 und 3 sind miteinander verbunden. Mit Spannung wird der Anschluß 1 und 2 miteinander verbunden und der Anschluß 3 ist abgedichtet.

Die Anschlüsse 1, 2 und 3 dürfen auf keinen Fall verwechselt werden.

ohne Spannung

mit Spannung

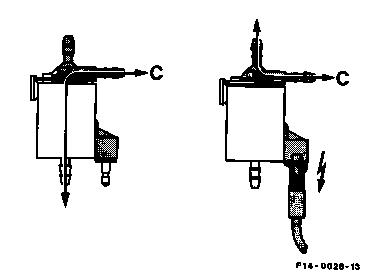

Funktionsbeschreibung 2. Ausführung

-------------------------------

In spannungslosem Zustand ist der Anschluß seitlich und unten miteinander verbunden und der obere Anschluß ist abgedichtet.

Mit Spannung ist der Anschluß oben und seitlich miteinander verbunden und der untere Anschluß ist abgedichtet.

Die Anschlüsse dürfen auf keinen Fall verwechselt werden.
