83-562 Temperaturschieberegler aus-, einbauen und prüfen
Daten
Einschalttemperatur °C | 01 ganz kalt +251 geringste Kälte |
Differenz zwischen Ein- und Ausschalttemperatur °C in jeder Stellung des Temperaturschiebereglers | 3,01 |
Schiebehub mm | 48 |
Hinweis
Die Luftaustrittstemperatur darf bei der Funktionsprüfung (83-507) der Klimaanlage 3,0 °C nicht unterschreiten. Voraussetzung ist, daß der Temperaturfühler richtig zwischen den Verdampferlamellen sitzt und den angegebenen Ohmwerten entspricht, sowie der Flüssigkeitsstand der Anlage stimmt und die erforderlichen Drücke auf der Saug- und Druckseite des Kompressors erreicht werden. Liegt die gemessene Temperatur außerhalb der festgelegten Werte (83-507), so muß der Temperaturschieberegler erneuert werden.
Ausbauen
-------------------------------
1 Radio ausbauen.
2 Ascher mit Gehäuse ausbauen.

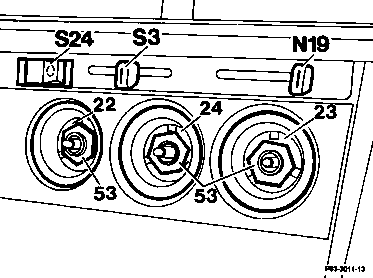

3 Drehknöpfe von den Heizungsschaltern (22 und 23) und vom Luftverteilschalter (24) abziehen. Anschließend Muttern (53) abschrauben.
4 Knöpfe von den Schiebereglern (S3 und N19) abziehen.
5 Schwenkbare Einsätze der Mitteldüse herausziehen.
6 Schrauben oben und seitlich (Pfeil) herausdrehen und Mittelkonsole (50) nach hinten ziehen.
7 Kupplung vom Schalter (S24) abziehen.
8 Drehverschlüsse (43) um 90° nach links verdrehen und Temperaturschieberegler herausnehmen.
Prüfen des Temperaturschiebereglers
-------------------------------
Voraussetzung zur Prüfung ist eine Zimmertemperatur von mind. +20 °C und daß der Temperaturfühler (B10/6) die in (83-546) angegebenen Widerstandswerte erreicht. Werden die Werte nicht erreicht, ist der Temperaturfühler (B10/6) zu erneuern. Außerdem muß die Spannungsversorgung am Temperaturschieberegler vorhanden sein (siehe 83-506).

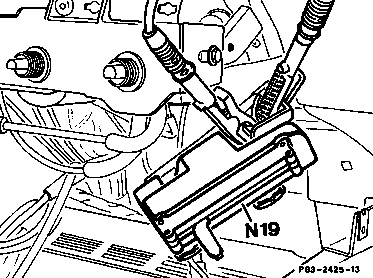

1 Temperaturschieberegler (N19) ausbauen, jedoch 2- und 4polige Kupplung nicht abziehen.
2 Deckel von der 4poligen Kupplung abnehmen und Voltmeter (Plus am Klemme 4 und Minus an Klemme 3) anschließen.
3 Zündung einschalten und Luftmengenschiebeschalter auf Stufe 1 stellen.
4 Hebel vom Temperaturschieberegler ca. 8 bis 12 mm nach rechts bewegen und am Voltmeter Spannung ablesen.
Sollwerte: Batteriespannung
Ist keine Spannung vorhanden, Temperaturschieberegler erneuern, dazu 2- und 4polige Kupplung abziehen.
Einbauen
-------------------------------
Der Einbau erfolgt in umgekehrter Reihenfolge.
