83-554 Verdampfer aus-, einbauen
Daten
Ausführung | Rohre und Rippen aus Aluminium |
Stirnfläche/Tiefe | 6.0 dm2/96 mm |
Hinweis
Falls der Verdampfer erneuert wird, ist auch der Flüssigkeitsbehälter und das Expansionsventil zu erneuern (83-540 und 552). Beim Erneuern des Verdampfers, 40 cm3 neues Kompressorenöl in den Verdampfer einfüllen.
Ausbauen
-------------------------------
1 Klimaanlage entleeren.
2 Abdeckung am Lufteintritt ausbauen
(83-140).
3 Schottwand (48) lösen, dazu Schrauben (Pfeil) links und rechts an der Schottwand herausdrehen. Anschließend Schottwand nach vorne bis zum Motor ziehen.
4 Expansionsventil (35) ausbauen (83-552).
5 Gebläsemotor (M2) ausbauen (83-556).
6 Schrauben (Pfeil) herausdrehen und Gehäuseunterteil (67) herausheben.
7 Temperaturfühler (B10/6) aus dem Führungsrohr herausziehen.

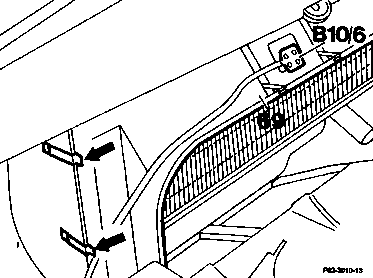

8 Klammern (Pfeil) seitlich links und rechts von der Zarge (69) abklipsen und Zarge herausnehmen.
9 Verdampfer (80) mit der Wanne (6) und den Kondenswasserablaufschläuchen (4 und 4a) aus dem Verdampfergehäuse herausheben.
Einbauen
-------------------------------
10 Wanne (6) innen reinigen, dabei prüfen, ob die Kondenswasserablaufschläuche (4 und 4a) einwandfreien Durchgang haben.
11 Verdampfer (80) in die Wanne (6) einsetzen.
12 Verdampfer mit Wanne in das Verdampfergehäuse einsetzen. Anschließend Gummitüllen (Pfeil) der Kondenswasserablaufschläuche (4 und 4a) montieren.
13 Zarge (69) an das Verdampfergehäuse flanschen und mit den Klammern (Pfeil) festklipsen.
14 Temperaturfühler (B10/6) in das Führungsrohr bis zum Anschlag einstecken.
15 Gehäuseunterteil (67) mit den Schrauben (Pfeil) montieren.
16 Gebläsemotor einbauen (83-556).
17 Vom neuen Verdampfer Verschlußkappe (80a) von den Verdampferrohren abmontieren, dazu beide Schrauben (Pfeil) herausdrehen.
18 Expansionsventil einbauen (83-552).
19 Flüssigkeitsbehälter erneuern (83-540).
20 Schottwand (48) montieren und mit den Schrauben (Pfeil) befestigen.
21 Abdeckung am Lufteintritt einbauen (83-140).
22 Klimaanlage evakuieren, neu befüllen und auf Funktion und Dichtheit prüfen (83-507).
