0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen A. Potentiometer am Luftmengenmesser B. Leitungen Typ 126 bis ca. 07.85

Typ ra · Thema 54.50 · Version 9102 · 1991-01-08

Gültig für:

Einordnung

Funktionsgruppe 2 Fahrwerk › 54 Elektrische Anlage, Ausrüstung und Instrumente › 54.50 Reiserechner — Baureihe 126

54-422 Bauteile der Kraftstoffverbrauchsanzeige prüfen,
Typ 126 bis ca. 07.85

Vorausgegangene Arbeit:

Reiserechner auf Funktion prüfen

Anzeige Kraftstoffverbrauch prüfen (54-420 Abschnitt B).

Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten

Widerstandswert am Potentiometer bei Stauscheibe in Ruhelage

zwischen Stecker 1 und 2 ca. 900 W
zwischen Stecker 1 und 3 ca. 4,2 kW


Widerstandswert am Potentiometer bei Stauscheibe ganz gedrückt

zwischen Stecker 1 und 2 ca. 5,1 kW
zwischen Stecker 1 und 3 ca. 4,2 kW

Handelsübliches Prüfgerät

Multimeter

z. B. Firma Sun, DMM-5
oder Avometer 2003

A. Potentiometer am Luftmengenmesser prüfen

0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen
	A. Potentiometer am Luftmengenmesser B. Leitungen
	Typ 126 bis ca. 07.85

1 Luftfilter abnehmen.

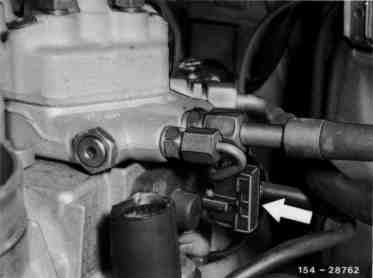

2 3polige Kupplung des Potentiometers am Drosselklappenschalter abziehen.

3 Ohmmeter an das Potentiometer anschließen.

Es müssen folgende Widerstandswerte gemessen werden:

0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen
	A. Potentiometer am Luftmengenmesser B. Leitungen
	Typ 126 bis ca. 07.85

4 Bei Stauscheibe in Ruhelage.

Widerstand zwischen Stecker 1 und 2
Sollwert: ca. 900 W


Widerstand zwischen Stecker 1 und 3
Sollwert: ca. 4,2 kW


5 Bei Stauscheibe ganz gedrückt
Widerstand zwischen Stecker 1 und 2
Sollwert: ca. 5,1 kW


6 Die Stauscheibe langsam herunterdrücken, dabei muß der Widerstandswert zwischen Stecker 1 und 2 gleichmäßig bis auf Sollwert ansteigen. Es dürfen während des gesamten Betätigungshubes keine Sprünge oder Widerstandswerte über Sollwert auftreten.

Wird einer der Werte bei den Prüfschritten 4-6 nicht erreicht, Mengenteiler mit Potentiometer erneuern.

B. Leitungen prüfen

0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen
	A. Potentiometer am Luftmengenmesser B. Leitungen
	Typ 126 bis ca. 07.85

Vorausgegangene Arbeit:
Anzeige Kraftstoffverbrauch prüfen (54-420)

Kombi-Instrument aus-, einbauen (54-250).

1 Steuergerät des Reiserechners aus der Halterung ziehen.

0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen
	A. Potentiometer am Luftmengenmesser B. Leitungen
	Typ 126 bis ca. 07.85

2 35polige Kupplung abziehen.

3 Die 3polige Kupplung am Potentiometer aufstecken.

4 Ohmmeter an 35polige Kupplung nach Schaltplan anschließen.

0422 - Bauteile der Kraftstoffverbrauchsanzeige prüfen
	A. Potentiometer am Luftmengenmesser B. Leitungen
	Typ 126 bis ca. 07.85

5 Widerstandswerte bei Stauscheibe in
Ruhelage:
Zwischen Buchse 8 und 25
Sollwert: ca. 900 W

zwischen Buchse 8 und 29
Sollwert: ca. 4,2 kW









5 Steuergerät Reiserechner
9 Geber Luftmengenmesser

Wird einer der Prüfwerte bei Prüfschritt 6 nicht erreicht, Leitungssatz erneuern.

Wenn nach Durchführung der Prüfung A und B die Verbrauchsanzeige keine Funktion hat, Steuergerät erneuern.

6 Luftfilter und Kombi-Instrument einbauen.
