20 - 2455 Kühlmittelregler prüfen
Vorausgegangene Arbeit: Kühlmittelregler ausbauen (20-2470). |
Daten
Serienausführung Tropenausführung
Öffnungsbeginn bei °C 81 bis 85 69 bis 73
Hauptventil Hub in mm 8
Vollöffnung bei °C 95 85
Kurzschlußventil Hub in mm 6,0 bis 7,5
geschlossen bei °C 92 82
Leckwassermenge des 0,67 bis 1,17
Hauptventils bei 1 bar
und 20 °C in l/min
max. Durchflußmenge 333
bei geöffnetem Hauptventil
und einem Druck von 1 bar in l/min
Prüfung des Kühlmittelreglers
-------------------------------
Kühlmittelregler an einem Draht in ein Gefäß mit kochendem Wasser hängen.

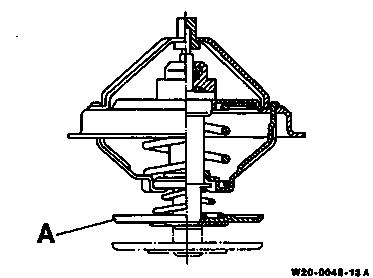

Nach 6 bis 8 Minuten muß das Hauptventil (A) des Kühlmittelreglers ganz geöffnet sein (min. 8 mm).
Öffnungsbeginn prüfen
-------------------------------
1 Kühlmittelregler an einem Draht in ein mit Wasser gefülltes Gefäß hängen.
2 Wasser mit geeigneter Wärmequelle erwärmen. Ab ca. 8 °C unter Öffnungsbeginn (je nach Ausführung) darf die Aufheizgeschwindigkeit nicht mehr als 1 bis 2 °C pro Minute betragen.
Hinweis
- Gleichzeitig Wasser umrühren, damit die Wassertemperatur überall gleich ist.
- Zum Erwärmen des Kühlmittelreglers auf keinen Fall Schweißbrenner oder Lötlampen verwenden.
