20 - 1401 Kühlmittelpumpe zerlegen und zusammenbauen
Vorausgegangene Arbeit: Kühlmittelpumpe ausbauen (20-1295). |

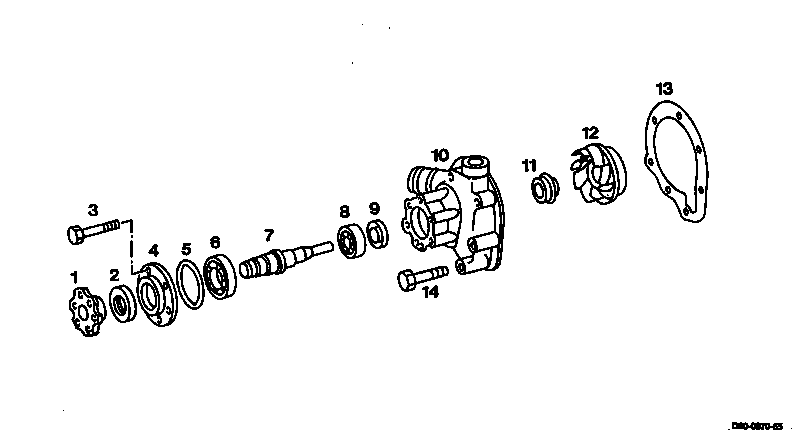

1 Flansch | Kontrollmaß: Flansch zum Kühlmittelpumpengehäuse 118,5 bis 119,5 mm; Abzieher 355 589 00 33 00. |
2 Radialdichtring | erneuern, Dorn 360 589 00 15 00. |
3 Sechskantschraube | 30 Nm. |
4 Dichtringhalter | |
5 Dichtring | erneuern. |
6 Rillenkugellager | mit Mehrzweckfett einfetten. |
7 Welle | Gleitflächen mit Graphitöl einreiben. |
8 Rillenkugellager | mit Mehrzweckfett einfetten. |
9 Radialdichtring | erneuern, Dorn 321 589 07 15 00; Dorn 343 589 02 15 00. |
10 Kühlmittelpumpengehäuse | Mehrzweckfett-Füllung. |
11 Kassettendichtung | erneuern. |
12 Flügelrad | Kontrollmaß: Flügelrad zu Kühlmittelpumpen- gehäuse bündig, max. bis 0,2 mm; Spalt zwischen Flügelrad und Kühlmittelpumpen-gehäuse 0,2 bis 1,0 mm. |
13 Dichtung | erneuern. |
14 Sechskantschraube | M8 30 Nm, M10 50 Nm. |
Daten
Kühlmittel-- am Flügelradsitz 15,039
pumpenwellen- 15,028
Durchmesser
großes Lager 30,009
29,996
Lagersitz
kleines Lager 17,008
16,997
Wellen-Durchmesser für Nabe 29,054
29,041
Bohrungs-Durchmesser in Nabe 29,021
29,000
Naben-Durchmesser für 42,000
Abdichtring vorn 41,840
Wellen-Durchmesser für 17,008
hinteren Abdichtring 16,997
Bohrungs-Durchmesser 15,018
im Flügelrad 15,000
Sonderwerkzeuge
Zerlegen
-------------------------------

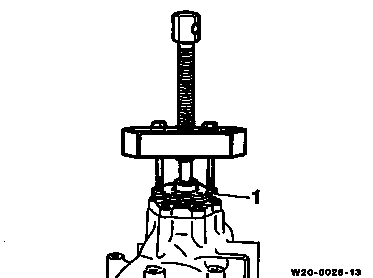

1 Flansch (1) für Riemenscheibe von der Welle abziehen.
355 589 00 33 00

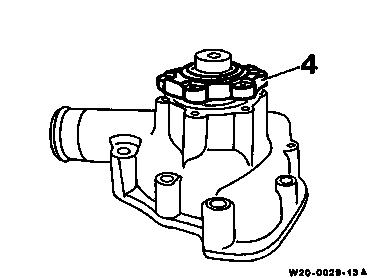

2 Dichtringhalter (4) abbauen.
3 Radialdichtring aus dem Dichtringhalter (4) ausbauen.
360 589 00 15 00

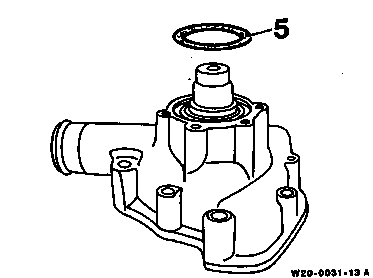

4 Dichtring (5) von dem Kühlmittelpumpen-gehäuse abnehmen.
5 Welle (7) aus dem Kühlmittelpumpengehäuse herauspressen und das Flügelrad (12) abnehmen.

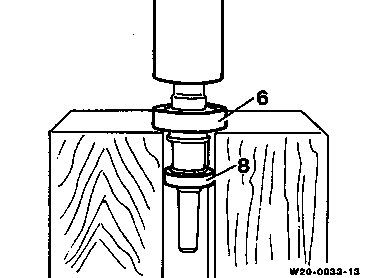

6 Großes Rillenkugellager (6) und kleines Rillenkugellager (8) von der Welle abpressen.
7 Kassettendichtung am Kühlmittelpumpen-gehäuse ausbauen.
8 Radialdichtring aus dem Kühlmittelpumpengehäuse ausbauen.
321 589 07 15 00
Zusammenbauen
-------------------------------
1 Neuen Radialdichtring mit Dorn in das Kühl-mittelpumpengehäuse einbauen.
343 589 02 15 00

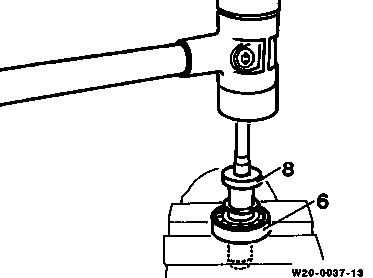

2 Beide Rillenkugellager (6, 8) mit Mehrzweckfett befüllen und aufpressen.

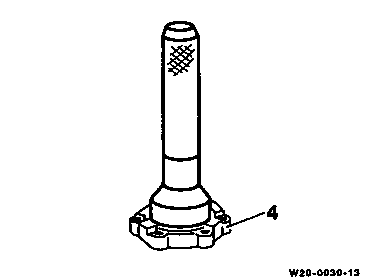

3 Neuen Radialdichtring in den Dichtringhalter (4) einbauen.
360 589 00 15 00

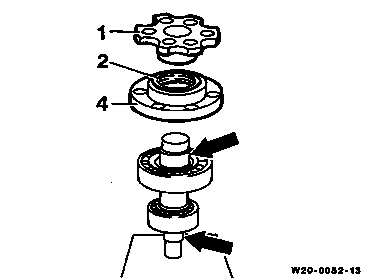

4 Dichtringhalter (4) mit Radialdichtring (2) auf Welle auflegen, Flansch (1) aufpressen.
Hinweis
Laufflächen der Radialdichtringe auf der Welle mit Graphitöl einreiben (Pfeil).

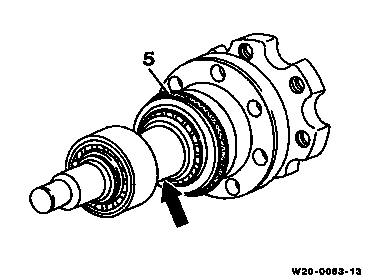

5 Neuen Dichtring (5) über das Rillenkugellager schieben.
Hinweis
Zwischen beide Rillenkugellager eine Mehrzweckfett-Füllung (Pfeil) einlegen.
6 Zusammengebaute Welle in das Kühlmittel-pumpengehäuse einsetzen.
Hinweis
Kein Schlag- oder Druckwerkzeug verwenden.
7 Sechskantschrauben (3) festschrauben,
30 Nm.
8 Neue Kassettendichtung (11) einpressen.
352 589 08 15 00
9 Flügelrad (12) über die Welle aufsetzen.
10 Flügelrad (12) bündig auf die Welle aufpressen; Kontrollmaß "A" zum Kühlmittelpumpengehäuserand, max. bis 0,2 mm.
Hinweis
Nur an der Welle abstützen (nicht am Flansch oder dem Kühlmittelpumpengehäuse).

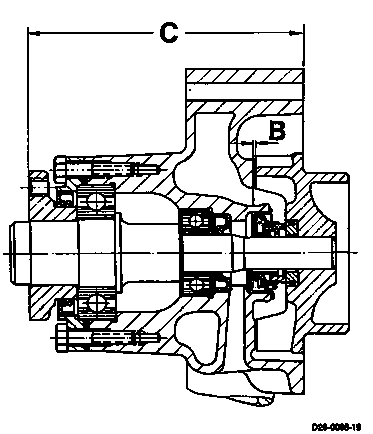

11 Kontrollmaß "B" überprüfen, Flügelrad zu Kühlmittelpumpengehäuse; 0,2 bis 1,0 mm.
12 Kontrollmaß "C" überprüfen, Kühlmittel-pumpe zur Flanschfläche; 118,5 bis 119,5 mm.
