2455 - Kühlmittelregler prüfen EURO-II-Motoren OM 441/442 LA (Bm. 445/446)

20-2455 Kühlmittelregler prüfen

Daten

Kühlmittelregler Serienausführung Tropenausführung

Öffnungsbeginn bei °C 832 712

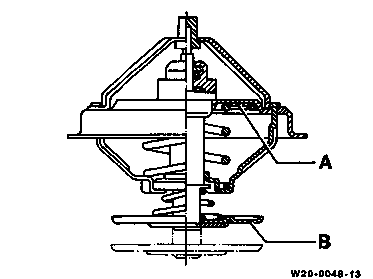

Hub (A) in mm 8 8

Hauptventil

Vollöffnung bei °C 95 85

Hub (B) in mm 6,0 bis 7,5 6,0 bis 7,5

Kurzschlußventil

geschlossen bei °C 92 82

Leckwassermenge des

Hauptventils bei 1 bar 0,67 bis 1,17 0,67 bis 1,17

und 20°C in l/min

max. Durchflußmenge

bei geöffnetem Hauptventil 333 333

und einem Druck von 1 bar in l/min

Öffnungsbeginn prüfen

1 Kühlmittelregler an einem Draht in ein mit Wasser gefülltes Gefäß hängen.

2 Wasser mit geeigneter Wärmequelle erwärmen. Ab ca. 8°C unter Öffnungsbeginn (je nach Ausführung) darf die Aufheizgeschwindigkeit nicht mehr als 1° bis 2°C pro Minute betragen.

Hinweis

- Gleichzeitig das Wasser umrühren, damit die Wassertemperatur überall gleich ist.

- Zum Erwärmen des Kühlmittelreglers auf keinen Fall Schweißbrenner oder Lötlampen verwenden.

3 Wasser auf 92° bzw. 82°C erwärmen, das Kurzschlußventil muß ein Hubweg von 6,0 bis

7,5 mm zurücklegen.

4 Wasser weiter auf 95° bzw. 85°C erwärmen, das Hauptventil muß nach 6 bis 8 Minuten ganz geöffnet sein. Hub mindestens 8 mm.
