20-1401 Kühlmittelpumpe zerlegen und zusammenbauen
Vorausgegangene Arbeiten: Kühlmittelpumpe ausgebaut. Kühlmittelregler ausgebaut (20-2470). |
1 Sechskantschraube | 25 Nm. |
2 Scheibe | |
3 Gehäusedeckel | |
4 O-Ringe | erneuern. |
5 Kühlmittelregler | |
6 Kühlmittelpumpengehäuse | |
7 Lager | |
8 Kassettendichtung | erneuern, Dorn 352 589 08 13 00. |
9 Flügelrad | |
10 Dichtung | erneuern. |
11 Sechskantschraube | 25 Nm. |
12 Scheibe | |
13 Riemenscheibe | |
14 Nabe | Abzieher 000 589 65 33 00, Druckstück 321 589 00 63 00. |
15 Sicherungsring | |
16 Einlaufstutzen | |
17 Dichtung | erneuern. |
18 Sechskantschraube | 25 Nm. |
19 Sechskantschraube | 25 Nm. |
20 Scheibe |
Daten
der Welle 15,056
15,045
Maß "A"
Flügelrad 15,018
15,000
Lager 54,994
54,981
Maß "B"
im Gehäuse 54,960
54,930
der Welle 25,061
25,048
Maß "C"
Innen- der Nabe 25,021
25,000
Maß "D" Abstand zwischen Flügel - 0,6 bis 1,0
rad und Gehäuse
Maß "E" Außen- der Nabe 55,970
55,940
Maß "F" 441, 442, 443 125
Außen- 441 LA, 442 A
des 442 LA, 443 A
Flügel-
rades
443 LA 136
442 A 1), 442 LA1)
444 A 1), 444 LA1)
1) Industriemotor
Sonderwerkzeuge
Zerlegen
1 Riemenscheibe (13) abbauen.
2 Flansch (14) für Riemenscheibe abziehen.
Abzieher 000 589 65 33 00
Druckstück 321 589 00 63 00
3 Sicherungsring (15) ausbauen.
4 Lager mit geeignetem Druckstück aus dem Flügelrad und dem Gehäuse herauspressen.
5 Kassettendichtung ausbauen.
Zusammenbauen

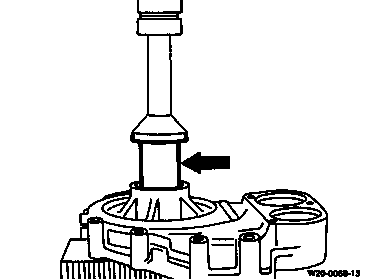

1 Lager mit geeignetem Dorn in das Gehäuse einpressen.
Hinweis
Lager nur am Lageraußenring (Pfeil) einpressen.
2 Sicherungsring (15) einbauen.

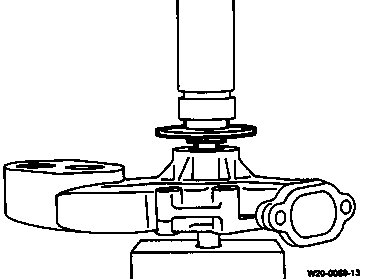

3 Flansch (14) für Riemenscheibe anwärmen und bündig auf das Lager aufpressen.

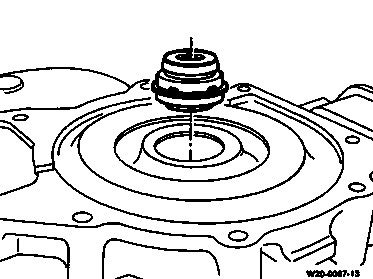

4 Neue Kassettendichtung über die Welle aufsetzen.

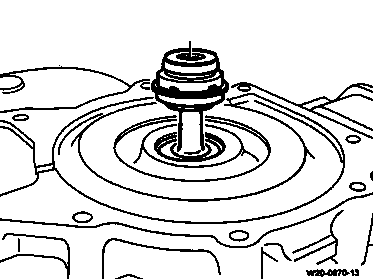

5 Kassettendichtung bis zum Kühlmittelpumpengehäuse eindrücken.
Dorn 352 589 08 15 00
Hinweis
Sitz der Kassettendichtung überprüfen.

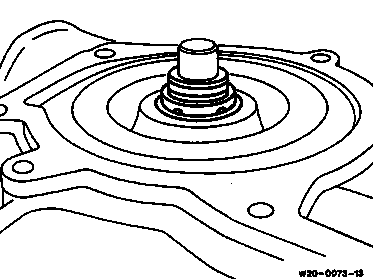

6 Kühlmittelpumpenrad (9) aufsetzen.
7 Kühlmittelpumpenrad (9) bis zu einem Spaltmaß von 0,6-1,0 mm auf das Lager aufpressen.
8 Spaltmaß mit einem Lehrenband (Pfeil) überprüfen.
9 Riemenscheibe (13) anbauen, 25 Nm.
