14-7692 Umschaltventil Abgasrückführung aus-, einbauen
Arbeits-Nr. der Arbeitstexte und Arbeitswerte bzw. Standardtexte und Richtzeiten: 14-7692 |
Abdeckung Aggregateraum | aus-, einbauen (nur bei Typ 129). |

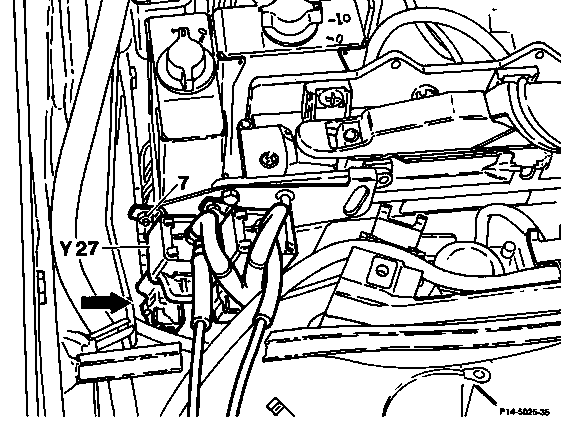

Elektrische Kupplung (Pfeil) am Umschaltventil Abgasrückführung (Y27) |
abziehen, aufstecken. |
Unterdruckschlauch (tr/vi/br) | abziehen, aufstecken. Einbauhinweis Farbkennzeichnung am Unterdruckschlauch beachten (siehe Funktionsschema Lufteinblasung und Abgasrückführung). |
Unterdruckschlauch für Rückschlagventil | abziehen, aufstecken. |
Schraube (7) | heraus-, hineindrehen. |
Umschaltventil Abgasrückführung (Y27) | am Träger aus-, einhängen. |
Fehlerspeicher Steuergerät KE | auslesen, gegebenenfalls löschen (siehe Diagnose-Handbuch Motor, Band 2, Register 0). Hinweis Abgespeicherte Fehler, die bei Prüfarbeiten durch abgezogene Leitungen oder einer Simulation herrühren können, müssen nach Abschluß der Arbeiten im Fehlerspeicher gelöscht werden. |

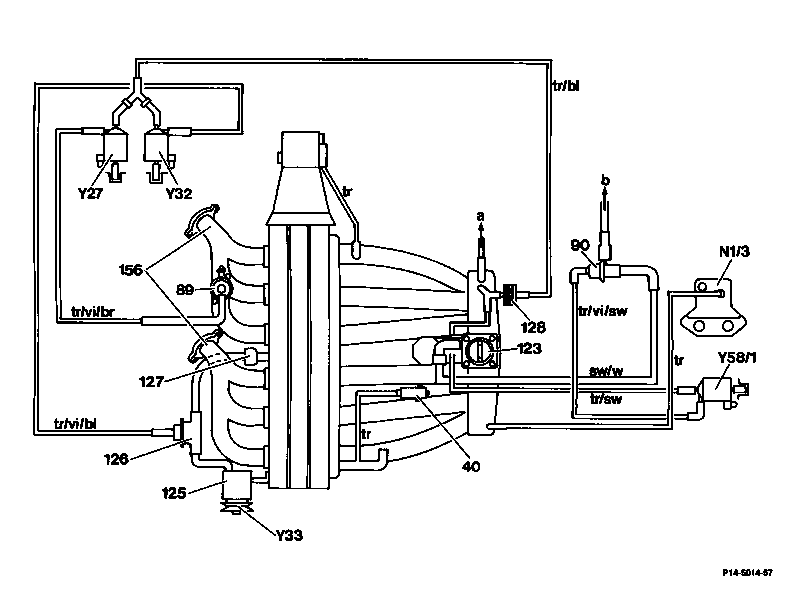

Funktionsschema Lufteinblasung und Abgasrückführung Typ 124
N1/3 | Schaltgerät EZL/AKR |
Y27 | Umschaltventil ARF |
Y32 | Umschaltventil Lufteinblasung |
Y33 | Elektromagnetische Kupplung |
Y58/1 | Umschaltventil Regenerierung |
a | zu weiteren Verbrauchern |
b | zum Aktivkohlebehälter |
40 | Membrandruckregler |
89 | ARF-Ventil |
90 | Regenerierventil |
123 | Klappenstutzen |
125 | Luftpumpe |
126 | Luftabschaltventil |
127 | Rückschlagventil (Einblaseluft) |
128 | Rückschlagventil (Unterdruck) |
156 | Auspuffkrümmer |

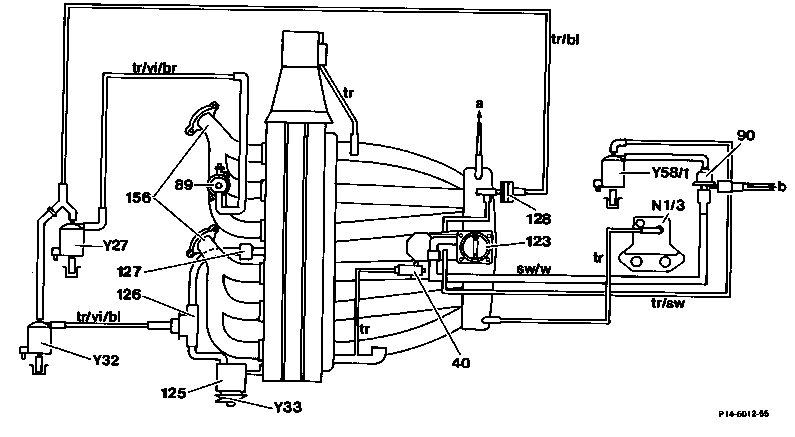

Funktionsschema Lufteinblasung und Abgasrückführung Typ 129
N1/3 | Schaltgerät EZL/AKR |
Y27 | Umschaltventil ARF |
Y32 | Umschaltventil Lufteinblasung |
Y33 | Elektromagnetische Kupplung |
Y58/1 | Umschaltventil Regenerierung |
a | zu weiteren Verbrauchern |
b | zum Aktivkohlebehälter |
40 | Membrandruckregler |
89 | ARF-Ventil |
90 | Regenerierventil |
123 | Klappenstutzen |
125 | Luftpumpe |
126 | Luftabschaltventil |
127 | Rückschlagventil (Einblaseluft) |
128 | Rückschlagventil (Unterdruck) |
156 | Auspuffkrümmer |
Referenzierte Dokumente
- dh0201pm20011x 2.1 - Benzin-Einspritzanlage KE 11 - Diagnose - Fehlerspeicher Motor 104, 119
- ra07031040001x 0001 - Allgemein: Typenbezeichnung, Einbauübersicht Motor 104.98 KE
- ra0703104pr00x Programmierte Reparatur: Mechanisch-elektronische Benzin-Einspritzanlage Motor 104.98 KE
