05-3510 Ventilschaftabdichtungen erneuern
Vorausgegangene Arbeit: Nockenwelle ausgebaut (05-6292). |
1 | Ventilstößel |
2 | Ventilkeile |
3 | Ventilfederteller |
4 | Ventilfeder prüfen, ggf. erneuern |
5 | Ventilschaftabdichtung |
6 | Ventil |
Nur die Ventilschaftabdichtungen des auf OT stehenden Zylinders ausbauen.
Sonderwerkzeuge
B | Ventilschaftabdichtung Auslaßventil |
A | Ventilschaftabdichtung Einlaßventil |

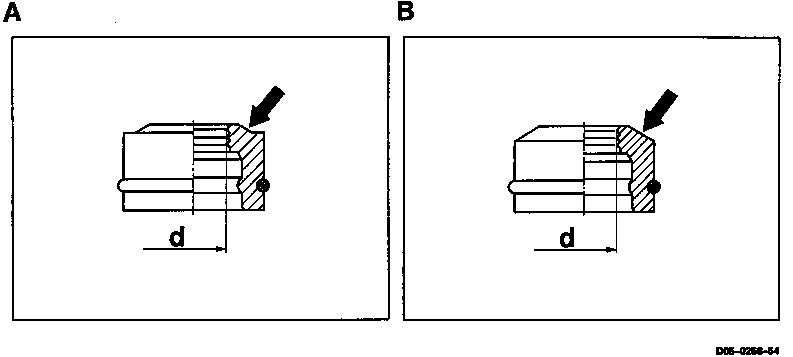

Unterscheidungsmerkmale: (Ventilschaftabdichtungen)
Ventilschaftabdichtung (Einlaßventil) | Ventilschaftabdichtung (Auslaßventil) |
Fase (Pfeil) abgesetzt | Fase (Pfeil) durchgehend |
Innendurchmesser d=7,3 mm | Innendurchmesser d= 8,2 mm |
Farbe braun | Farbe braun |
Drahtring phosphatiert (schwarz) | Drahtring glanzverzinkt (gelb) |
Arbeitsumfang
-------------------------------
1 Ventilstößel (1) herausziehen.
102 589 03 40 00
2 Halterad (7) in die Steuerkette (11) einsetzen.
3 Kolben des betreffenden Zylinders auf OT stellen.
7 603 589 01 40 00
4 Abstützbrücke (8) über dem betreffenden Zylinder festschrauben.
8 667 589 02 63 00
5 Ventilfederteller (3) mit Hebeldrücker (9) nach unten drücken und Ventilkeile (2) mit Magnetfinger (10) herausnehmen.
9 667 589 00 31 00
10 116 589 06 63 00
6 Ventilfederteller (3) und Ventilfeder (4) herausnehmen.
7 Ventilschaftabdichtung (5) abziehen.
104 589 00 37 00
8 Schutzkappe (12) (im Teilesatz enthalten) auf das Ventil (6) stecken.
9 Neue Ventilschaftabdichtung (5) aufdrücken.
10 Schutzkappe (12) abziehen.
601 589 02 43 00
Führung des Ventilstößels nicht beschädigen.
11 Ventilfederteller (3) mit Hebeldrücker (9) nach unten drücken und Ventilkeile (2) mit Magnetfinger (10) einsetzen.
12 Nächsten Zylinder auf OT stellen und Arbeitsgang wiederholen.
9 667 589 00 31 00
10 116 589 06 63 00
