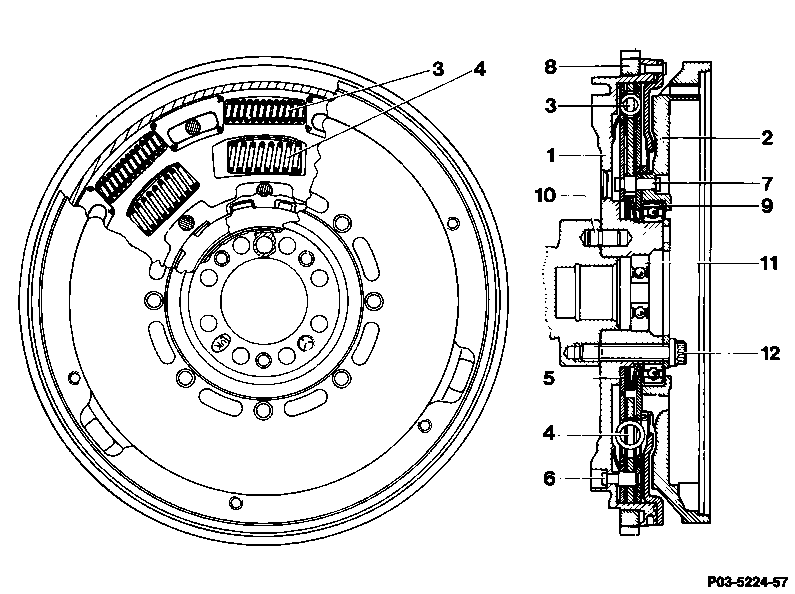

03-4600 Zweimassenschwungrad Funktion
1 | Primärschwungmasse |
2 | Sekundärschwungmasse |
3 | Äußerer Federdämpfer |
4 | Innerer Federdämpfer |
5 | Reibeinrichtung |
6 | Abstandbolzen Primärschwungmasse/ |
7 | Abstandbolzen Sekundärschwungmasse/ |
8 | Zahnkranz |
9 | Rillenkugellager |
10 | Paßstift |
11 | Rillenkugellager |
12 | Dehnschraube bzw. Gewindefließschaftschraube |
Aufbau Das Zweimassenschwungrad besteht aus drei Hauptteilen: Primärschwungmasse (1) Die Primärschwungmasse (1) ist durch 8 Dehn- schrauben M10 x 1 x 57 mit der Kurbelwelle verschraubt. Das Rillenkugellager (9), zur Aufnahme der Getriebeantriebswelle, ist in der Primärschwungmasse (1) platziert. Der Starterzahnkranz (8) ist außen aufgeschrumpft. | Sekundärschwungmasse (2) Die Sekundärschwungmasse (2) ist über ein Rillenkugellager (9) drehbar auf der Primär- schwungmasse (1) gelagert. Die Kupplung wird auf die Sekundärschwung- masse (2) montiert. |
Dämpfersystem
Das Dämpfersystem ist zwischen den beiden
Schwungmassen eingebaut. Es besteht aus
einem inneren und einem äußeren Federdämpfer
und Reibeinrichtungen. Der Verdrehbereich der
Schwungmassen gegeneinander ist durch das
Dämpfersystem auf 15 bzw. 40 begrenzt.
Jede Schwungmasse ist mit vernieteten
Abstandbolzen (6) bzw. (7) mit dem Dämpfer-
system verbunden.
Funktion
Das Zweimassenschwungrad absorbiert die
Drehschwingungen des Triebwerks und deren
Übertragung auf den Getriebe-Gelenkwellen-
bereich wird verringert.
Der Fahrkomfort im unteren Drehzahlbereich
wird verbessert.
Durch die unterschiedliche Verteilung der
Trägheitsmomente der Primär- und
Sekundärschwungmasse,werden kritische
Schwingungen erst unterhalb der Leerlauf-
drehzahl wirksam.
Die Primärschwungmasse (1) ist mit der
Kurbelwelle verschraubt und über Abstandbolzen (6)
mit der Sekundärschwungmasse (2) verbunden.
Das dazwischen angeordnete Torsions- und
Reibsystem wirkt dämpfend auf Rest-
schwingungen.
Der Zahnkranz (8) ist auf die Primärschwung-
masse (1) aufgeschrumpft.
Das Zweimassenschwungrad kann nicht
instandgesetzt werden und wird als ein Ersatzteil
geliefert.
