D27.00-A001-79

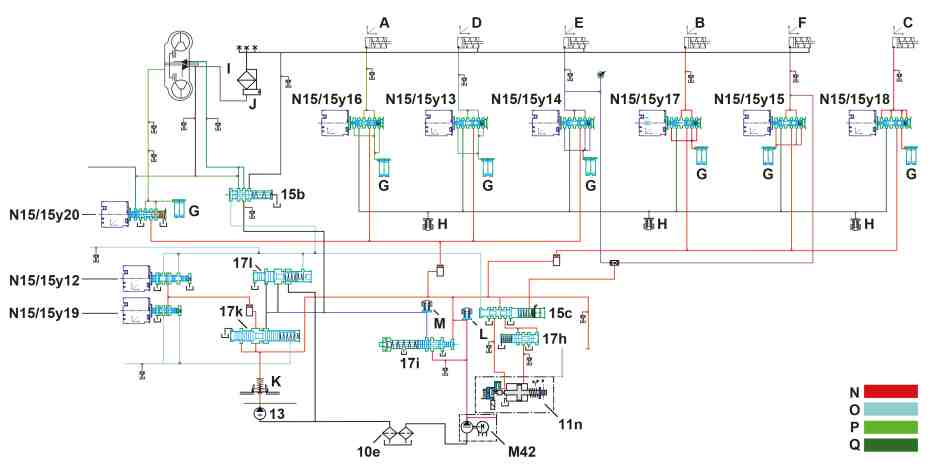

Hydraulikplan |
10e | Ölfilter und Ölwanne | N15/15y20 | Elektromagnet Wandlerüberbrückungskupplung | |
11n | Parksperrenmodul | A | Lamellenbremse B08 | |
13 | Ölpumpe | B | Lamellenbremse B05 | |
15b | Schaltschieber Boost-Effekt | C | Lamellenbremse B06 | |
15c | Regelschieber Parken/nicht Parken | D | Lamellenkupplung K81 | |
17h | Schaltschieber nicht Parken | E | Lamellenkupplung K38 | |
17i | Schaltschieber Schmierdruck | F | Lamellenkupplung K27 | |
17k | Regelschieber Elektromagnet Arbeitsdruck | G | Dämpfer | |
17l | Regelschieber Schmierdruck | H | Druckregelventil | |
M42 | Elektrische Zusatzölpumpe | I | Ölkühler | |
N15/15y12 | Elektromagnet Schmierdruck | J | Ölthermostat | |
N15/15y13 | Elektromagnet Kupplungssteuerung K81 | K | Rückschlagventil Arbeitsdruck | |
N15/15y14 | Elektromagnet Kupplungssteuerung K38 | L | Rückschlagventil zur elektrischen Zusatzölpumpe | |
N15/15y15 | Elektromagnet Kupplungssteuerung K27 | M | Rückschlagventil zur elektrischen Zusatzölpumpe | |
N15/15y16 | Elektromagnet Lamellenbremssteuerung B08 | N | Arbeitsdruck | |
N15/15y17 | Elektromagnet Lamellenbremssteuerung B05 | O | Regeldruck | |
N15/15y18 | Elektromagnet Lamellenbremssteuerung B06 | P | Schmierdruck | |
N15/15y19 | Elektromagnet Arbeitsdruck | Q | Schaltdruck |
