Drosselklappenansteller Bauteilbeschreibung

Typ gf · Thema 14.20 · Version 0103 · 2008-03-13

Gültig für: MOTOR 646.8 im TYP 204.0 /2 bis Modell-J. 08 /AEJ 07 MOTOR 646.8 im TYP 211.0 /2 /6

Einordnung

Funktionsgruppe 1 Motor › 14 Auspuffkrümmer, Motorbremse, Abgasreinigungsanlage › 14.20 Abgasrückführung — Baureihe 204 (Baumuster 0**, 2**) · Baureihe 211 (Baumuster 0**, 2**, 6**) · Baureihe 646 (Baumuster 8**)

GF14.20-P-2012TE

Drosselklappenansteller Bauteilbeschreibung

13.3.08

MOTOR 646.8 im TYP 204.0 /2 bis Modell-J. 08 /AEJ 07

MOTOR 646.8 im TYP 211.0 /2 /6

Drosselklappenansteller Bauteilbeschreibung

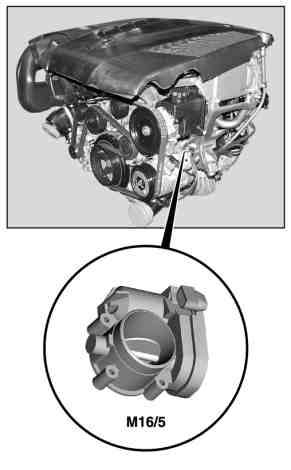

Dargestellt am Motor 646.820

M16/5 Drosselklappenansteller

Anordnung

Der Drosselklappenansteller befindet sich vorn links unter dem Ansaugrohr.

Aufgabe

Der Drosselklappenansteller regelt (drosselt) während der Abgasrückführung (AGR) die zugeführte Frischluftmenge.

P14.20-2224-03

Funktion

Der Drosselklappenansteller wird vom Steuergerät CDI (N3/9) mit einem Pulsweiten Modulation (PWM)-Signal angesteuert und verstellt (schließt) entsprechend die Drosselklappe. Dadurch wird die dem Motor zugeführte Frischluftmenge reduziert (gedrosselt).

Im stromlosen Zustand wird die Drosselklappe durch eine integrierte Rückstellfeder geöffnet. Wird vom Drosselklappenansteller ein Fehler erkannt, wird das PWM-Signal periodisch gegen Masse geschaltet. Dadurch erkennt der Ausgangstreiber im Steuergerät CDI den Fehler.
