AR83.30-D-1760C

Klimaanlage entleeren, evakuieren, neu befüllen und auf Funktion und Dichtheit prüfen

29.04.2019

Typ	903.662
	mit Code Z29 (Reisemobil "James Cook", NAFTA)
	mit Code ZU8 (Länderausführung USA)
	Dachklimaanlage Fa. Kerstner Typ 103K

Klimaanlage entleeren, evakuieren, neu befüllen und auf Funktion und Dichtheit
prüfen

D83.30-1160-08

Prüf- und Füllventil Niederdruckseite

Prüf- und Füllventil Hochdruckseite

	Entleeren
 Gefahr	Lebensgefahr durch Abstürzen vom Fahrzeugdach. Verletzungsgefahr anderer Personen durch herabfallende Gegenstände bei Arbeiten im Dachbereich	Arbeiten an bzw. im Bereich des Fahrzeugdachs nur auf dafür geeigneten Hilfsmitteln (Leitern, Gerüste, Montageplattformen) durchführen. Arbeitsbereich ausreichend absichern.	AS65.00-Z-0002-01B
 Gefahr	Explosionsgefahr durch Schweiß- oder Lötarbeiten an der geschlossenen Klimaanlage. Vergiftungsgefahr durch Einatmen überhitzter Kältemitteldämpfe. Verletzungsgefahr durch Haut- und Augenkontakt mit flüssigem Kältemittel	Keine Schweißarbeiten an geschlossener Klimaanlage und in deren Umgebung durchführen. Rauchen und offenes Feuer sind verboten. Schutzbrille und Schutzhandschuhe tragen, nur in gut durchlüfteten Räumen arbeiten. Reparaturarbeiten am Kreislauf der Klimaanlage nur bei entleerter Anlage durchführen.	AS83.00-Z-0001-01A
 Warnung	Verletzungsgefahr durch austretendes Kältemittel und durch Kontakt von Bauteilen des Kältemittelsystems	Schutzbekleidung, Sicherheitshandschuhe, Schutzbrillen tragen.	AS86.61-Z-0002-01A
	Kreislauf und Bauteile der Klimaanlage bei Reparaturarbeiten vor Feuchtigkeit schützen		AH83.30-N-0005-01C
	Hinweise für den Umgang mit Kältemittel R134a		AH83.30-N-0003-01A
1	Abdeckung der Dachklimaanlage auf Fahrzeugdach ausbauen		AR83.30-D-1010A

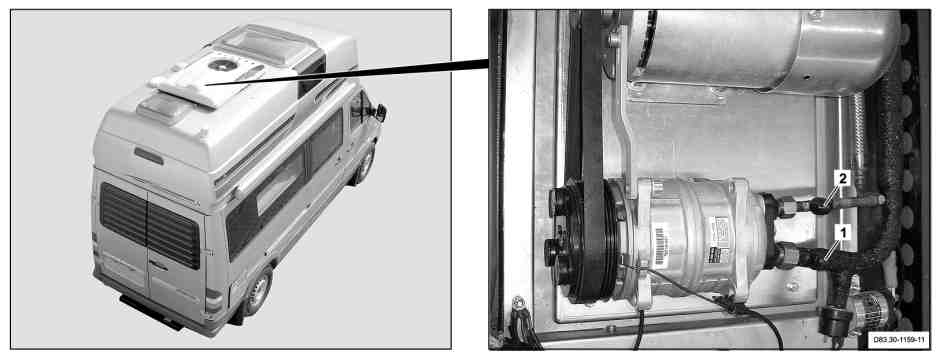

2	Schutzkappen vom Prüf- und Füllventil Niederdruckseite (1) und vom Prüf- und Füllventil Hochdruckseite (2) abschrauben
3	Absaug- und Füllgerät an das Prüf- und Füllventil Niederdruckseite (1) und an das Prüf- und Füllventil Hochdruckseite (2) anschließen	 Siehe Betriebsanleitung des Geräteherstellers.
4	Klimaanlage entleeren	 Siehe Betriebsanleitung des Geräteherstellers.
5	Abgeschiedenes Kompressorenöl aus dem Absaug- und Füllgerät ablassen und die Menge genau messen	 Siehe Betriebsanleitung des Geräteherstellers.
	Evakuieren
6	Klimaanlage reinigen und evakuieren	 Siehe Betriebsanleitung des Geräteherstellers.
	Befüllen
7	Kompressorenöl auffüllen	 Vor dem Befüllen mit Kältemittel abgelassene Menge Kompressorenöl durch neues Kompressorenöl ersetzen. Die vorgeschriebene Gesamtfüllmenge darf nicht überschritten werden.
		 Siehe Betriebsanleitung des Geräteherstellers.
		 Gesamtfüllmenge Kompressorenöl bei neuer Anlage (im Kältemittelverdichter)	*BF83.30-N-1002-01F
		 Gesamtfüllmenge Kompressorenöl des Klimaanlagensystems (inkl. Kältemittelverdichter)	*BF83.30-N-1003-01F
8	Klimaanlage befüllen	 Siehe Betriebsanleitung des Geräteherstellers.
		 Gesamtfüllmenge, Kältemittel	*BF83.30-N-1001-01F
9	Absaug- und Füllgerät vom Prüf- und Füllventil Niederdruckseite (1) und vom Prüf- und Füllventil Hochdruckseite (2) abschließen	 Siehe Betriebsanleitung des Geräteherstellers.
10	Schutzkappen auf das Prüf- und Füllventil Niederdruckseite (1) und auf das Prüf- und Füllventil Hochdruckseite (2) aufschrauben
11	Abdeckung der Dachklimaanlage auf Fahrzeugdach einbauen		AR83.30-D-1010A
	Prüfen
12	Klimaanlage auf Funktion prüfen	 Dachklimaanlage ein-, ausschalten und alle für die Funktion der Dachklimaanlage relevanten Bauteilfunktionen überprüfen (siehe Betriebsanleitung).
13	Klimaanlage mit Lecksuchgerät auf Dichtheit prüfen	 Da das Kältemittel schwerer als Luft ist, muss die Prüfung mit der Sonde des Lecksuchgeräts stets unterhalb der vermuteten Leckstelle durchgeführt werden. Klimaanlagenlecksuchgerät

 Klimaanlage

Nummer	Benennung		TYP 903.662
BF83.30-N-1001-01F	Gesamtfüllmenge, Kältemittel	kg	0,800
	Blatt		BB00.40-P-0361-00A

 Klimaanlage

Nummer	Benennung		TYP 903.662
BF83.30-N-1002-01F	Gesamtfüllmenge Kompressorenöl bei neuer Anlage (im Kältemittelverdichter)	cm3	190
	Blatt		BB00.40-P-0362-00A

 Klimaanlage

Nummer	Benennung		TYP 903.662
BF83.30-N-1003-01F	Gesamtfüllmenge Kompressorenöl des Klimaanlagensystems (inkl. Kältemittelverdichter)	cm3	210
