Führung von Windabweiser aus-, einbauen

12.8.04

TYP 219.3 mit CODE (414) Schiebehebedach elektrisch in Glasausführung

Führung von Windabweiser aus-, einbauen

P77.20-2496-06

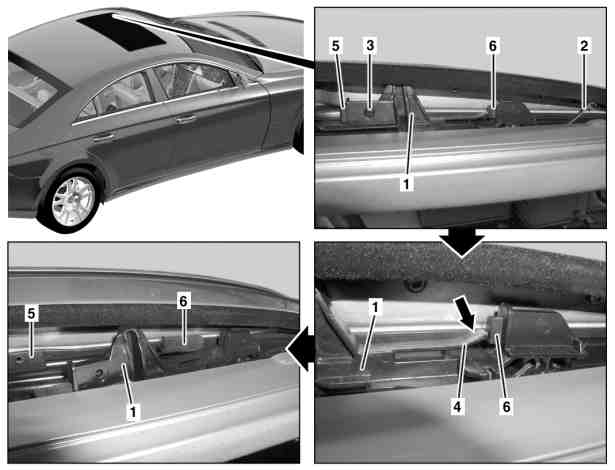

Dargestellt an der linken Führung Windabweiser

1 Führung Windabweiser

2 Federbügel

3 Schraube

4 Sicherungsbügel

5 Halteplatte

6 Halteplatte

Aus-, Einbauen

1

Windabweiser ausbauen

AR77.20-P-2500TX

2

Federbügel (2) entnehmen

3

Schraube (3) herausschrauben

4

Sicherungsbügel (4) herunterdrücken (Pfeil) und Führung Windabweiser (1) nach vorn schieben, bis die Führung Windabweiser (1) an der Halteplatte (5) und Halteplatte (6) gelöst ist

*110589035900

5

Führung Windabweiser (1) in Richtung Fahrzeugmitte schwenken und abnehmen

6

Einbau in umgekehrter Reihenfolge

Führung von Windabweiser aus-, einbauen

Montagekeil

110 589 03 59 00
