AR77.20-P-2500TX | Windabweiser aus-, einbauen | 12.8.04 |
TYP 219.3 mit CODE (414) Schiebehebedach elektrisch in Glasausführung

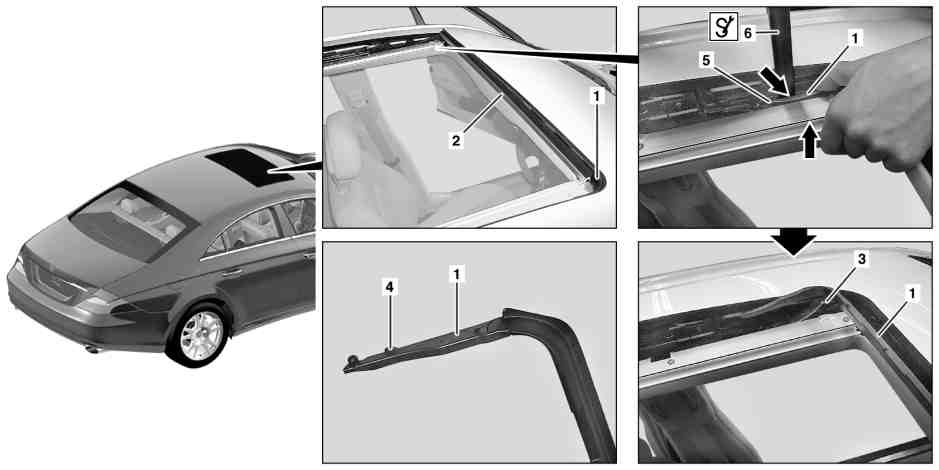

P77.20-2495-09
1 Windabweiser
2 Abdichtschiene
5 Sicherungshaken
6 Montagekeil
3 Federbügel
4 Höhenanschlag
| Aus-, Einbauen | ||
Gefahr! | Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach | Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden. | |
1 | Schiebehebedach öffnen | ||
2 | Abdichtschiene (2) mit geeignetem Schraubendreher ausklipsen | ||
3 | Windabweiser (1) auf einer Seite leicht nach unten drücken bis der Höhenanschlag (4) frei liegt | ||
4 | Windabweiser (1) an einer Seite mit Montagekeil (6) zur Fahrzeugmitte hin abdrücken | Windabweiser (1) vorsichtig abdrücken. Ansonsten kann der Sicherungshaken (5) abbrechen. | |
| |||
5 | Windabweiser (1) etwas nach oben heben, an der anderen Seite aushängen und abnehmen | Einbau: Linken und rechten Federbügel (3) auf richtigen Sitz kontrollieren. | |
6 | Einbau in umgekehrter Reihenfolge | ||
7 | Einlernlauf für Einklemmschutz des Schiebehebedachs durchführen | ||
| STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen | ||
Diagnose-System STAR DIAGNOSIS |
Montagekeil
110 589 03 59 00
Handelsübliche Werkzeuge
Referenzierte Dokumente
- ad0000p200004a STAR DIAGNOSIS anschließen, Fehlerspeicher auslesen
- ad0000p200004a
- as0000z001101a Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach
