Verkleidung an der C-Säule aus-, einbauen

AR68.30-S-4490E

Verkleidung an der C-Säule aus-, einbauen

02.03.2017

Typ

447.7, 448.7

mit Code V23 (Innenverkleidung gehobene Ausführung)

Typ

447.8, 448.8

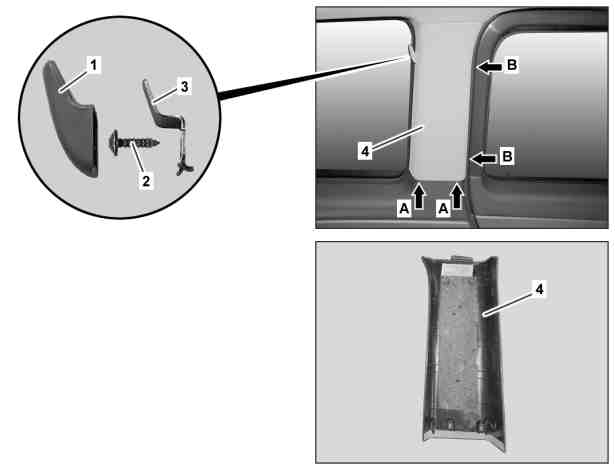

Dargestellt an der linken Fahrzeugseite am Typ 447.8 außer Code ZK7 (Ausstattungslinie MARCO POLO) und außer Code ZH6 (Marco Polo ACTIVITY)

1

Abdeckung

2

Schraube

3

Kleiderhaken

4

C-Säulenverkleidung

Typ 447.7 mit Code D57 (Trennwand durchgehend an Säule C mit Fenster)

4

C-Säulenverkleidung

6

Schrauben

 Warnung

Verletzungsgefahr durch Klemmen oder Quetschen der Finger beim Aus-, Einbauen und Einstellarbeiten an Hauben, Türen, Deckeln und Schiebedach

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich befinden.

AS00.00-Z-0011-01A

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Abdeckung (1) abbauen

Wenn verbaut.

2

Schraube (2) herausschrauben und den Kleiderhaken (3) abnehmen

Wenn verbaut.

3

Hinteren Vorhang von der C-Säulenverkleidung (4) abknöpfen

Typ 447.7
mit Code T19 (Schiebetür links)
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)

4

Vorderen und hinteren Vorhang von der C-Säulenverkleidung (4) abknöpfen

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)
außer Code T19 (Schiebetür links)
Beim Ausbau der linken C-Säulenverkleidung (4).

5

Trennwand C-Säule ausbauen

Typ 447.7
mit Code D57 (Trennwand durchgehend an Säule C mit Fenster)
mit Code V23 (Innenverkleidung gehobene Ausführung)

AR68.74-S-0715EE

6.1

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) ausklippen und nach unten aus der oberen Führung herausziehen

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
außer Code D57 (Trennwand durchgehend an Säule C mit Fenster)
außer Code ZH6 (Marco Polo ACTIVITY)
Typ 447.8
außer Code ZK7 (Ausstattungslinie MARCO POLO)
Typ 448.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
Typ 448.8
Beim Ausbau der rechten C-Säulenverkleidung (4).

 Einbau: Auf richtigen Sitz der Fenster- und Türrahmendichtung achten.

 Langkeil

*115589035900

6.2

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) und vorn (Pfeile B) ausklippen und nach unten aus der oberen Führung herausziehen

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
außer Code D57 (Trennwand durchgehend an Säule C mit Fenster)
außer Code ZH6 (Marco Polo ACTIVITY)
Typ 447.8
außer Code ZK7 (Ausstattungslinie MARCO POLO)
Typ 448.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
Typ 448.8
Beim Ausbau der linken C-Säulenverkleidung (4).

 Einbau: Auf richtigen Sitz der Fenster- bzw. Türrahmendichtung achten.

 Langkeil

*115589035900

6.3

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) ausklippen und nach unten aus der oberen Führung herausziehen

Typ 447.8
mit Code ZK7 (Ausstattungslinie MARCO POLO)
Beim Ausbau der rechten C-Säulenverkleidung (4).

 Einbau: Auf richtigen Sitz der Fenster- und Türrahmendichtung achten.

 Langkeil

*115589035900

6.4

C-Säulenverkleidung (4) aus der oberen Aufnahme lösen und abnehmen

Typ 447.8
mit Code ZK7 (Ausstattungslinie MARCO POLO)
Beim Ausbau der linken C-Säulenverkleidung (4).

 Einbau: C-Säulenverkleidung (4) unten an der C-Säule positionieren und die Lasche oben in die Aufnahme drücken.
Auf richtigen Sitz der Fensterdichtung achten.

 Langkeil

*115589035900

6.5

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) ausklippen, nach unten aus der oberen Führung herausziehen und vordere und hintere Vorhangstange ausfahren

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)
außer Code T19 (Schiebetür links)
Beim Ausbau der linken C-Säulenverkleidung (4).

 Einbau: Auf richtigen Sitz der Fensterdichtung achten.

 Langkeil

*115589035900

6.6

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) ausklippen, nach unten aus der oberen Führung herausziehen und hintere Vorhangstange ausfahren

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)
außer Code T19 (Schiebetür links)
Beim Ausbau der rechten C-Säulenverkleidung (4).

 Einbau: Auf richtigen Sitz der Fenster- und Türrahmenabdichtung achten.

 Langkeil

*115589035900

6.7

C-Säulenverkleidung (4) im unteren Bereich (Pfeile A) ausklippen, nach unten aus der oberen Führung herausziehen und hintere Vorhangstange ausfahren

Typ 447.7
mit Code T19 (Schiebetür links)
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)

 Einbau: Auf richtigen Sitz der Fenster- und Türrahmenabdichtung achten.

 Langkeil

*115589035900

6.8

Schrauben (6) herausschrauben und C-Säulenverkleidung (4) abnehmen

Typ 447.7
mit Code D57 (Trennwand durchgehend an Säule C mit Fenster)
mit Code V23 (Innenverkleidung gehobene Ausführung)

 Montageposition der C-Säulenverkleidung (4) beachten.

7

C-Säulenverkleidung (4) zum Einbau vorbereiten

Typ 447.7
mit Code V23 (Innenverkleidung gehobene Ausführung)
mit Code ZH6 (Marco Polo ACTIVITY)
Beim Erneuern der C-Säulenverkleidung (4).

AR68.30-S-0111-01E

8

Einbau in umgekehrter Reihenfolge
